丰田右舵车型暖通空调鼓风机W型风轮结构

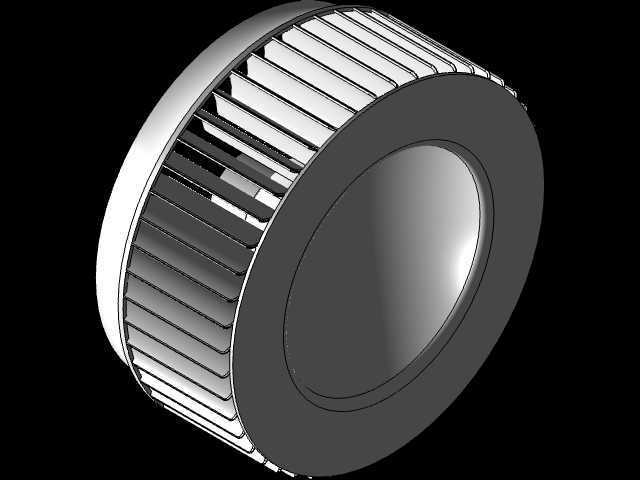

　　该三维结构对应右舵丰田Hiace、Hilux、Corolla车型仪表板下方暖通空调系统中的鼓风机总成，核心展示W型离心风轮与电机子组件的装配关系。在整车热管理系统中，这一部件承担座舱空气输送任务：空调箱体将蒸发器、暖风水芯处理后的气流导入风轮蜗壳，风轮旋转产生压差，把冷风或暖风通过仪表板风道分配至除霜、面部、脚部各出风口，直接影响座舱升温降温速率、出风均匀性与噪声表现。

　　从实际布置边界看，鼓风机位于副驾驶侧仪表板内部，右舵车型的安装空间与左舵版本存在镜像差异，周边需要避让仪表板横梁、空调箱体、线束、排水管以及乘员脚部空间。模型中风轮采用多叶片W形布局，叶片沿圆周呈后向弯曲形态，这种结构有利于在有限轴向厚度内获得较大风量，并降低叶片通过频率带来的啸叫。风轮中心与电机输出轴配合，轴端定位、周向防转和轴向限位在装配中需要重点校核；若配合过松，运行时会产生偏心振动，若配合过紧，则会增加装配难度并影响电机轴承寿命。

　　设计思路上，这类鼓风机并不追求单一高转速，而是在风量、静压、噪声、功耗和寿命之间取得平衡。汽车空调滤芯逐渐积尘、风道阻力上升后，风轮仍需保持足够静压输出，因此叶片曲率、进风环开口、蜗壳型线和电机功率必须匹配。W型风轮的叶片分段造型可以改善气流在轮盘内的转向过程，减少入口涡流和叶道分离；轮盘上的加强结构则用于控制高速旋转下的形变，避免风轮与蜗壳擦碰。模型中可见风轮、电机、接线端及局部安装接口的相对位置，能够用于检查运动包络、拆装路径和周边件间隙。

　　外形尺寸方面，风轮直径受空调箱体宽度限制，轴向长度受仪表板深度约束，电机尾部还需预留插接器插拔空间。安装时，鼓风机通常通过法兰或弹性减振垫固定在空调箱体上，减振结构能够切断电机振动向仪表板传递的路径。维护场景下，技师需要在不拆卸整段仪表板的情况下更换鼓风机或滤芯，因此模型对安装方向、螺钉位置、接插件朝向和风轮插入深度的表达具有实际参考价值。

　　在结构校核中，首先关注风轮外圆与蜗壳内壁的径向间隙，间隙过小会因热胀、积尘或轴承窜动产生干涉，间隙过大则会造成回流损失。其次关注电机轴线与风轮轴线的同轴度，偏心会使叶片气动力周期性波动，表现为仪表板内部低频嗡嗡声。进风侧与滤芯、回风腔的对接也不能形成突变台阶，否则入口湍流会提高噪声并降低有效风量。对于线束布置，电源插头应远离冷凝水滴落路径，并保留一定挠曲余量，避免车辆振动后端子受拉。

　　从工程应用角度看，该模型适合用于汽车空调箱体设计、鼓风机选型匹配、售后件逆向核对以及教学演示。设计人员可借助三维装配体确认风轮叶片与电机壳体的空间关系，分析拆装时风轮是否会被空调箱筋位阻挡；工艺人员可据此评估电机与风轮的压装或卡扣装配顺序；售后人员也能直观理解鼓风机在仪表板下方的安装姿态。整体结构虽属于汽车空调系统中的中小型部件，但其气动外形、旋转平衡、密封隔振和紧凑布置要求，对整车NVH与热舒适性都有直接影响。
