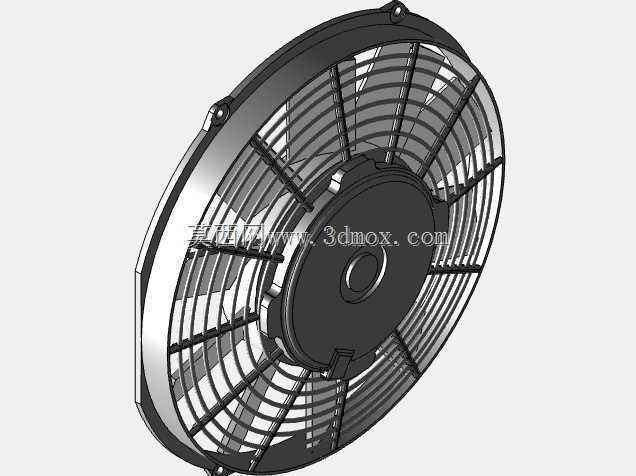

十英寸吸气式交流冷凝散热风机结构

　　在商用制冷、小型中央空调外机、机柜温控散热这类场景里，冷凝侧的通风散热效率直接决定整套换热系统的运行能效，这款10英寸规格的吸气式交流冷凝风扇，就是针对这类紧凑安装空间的换热需求设计的轴流通风部件。不同于常规吹风式的散热风机，吸气式的安装布局是将风扇布置在冷凝器的出风侧，运转时主动将冷凝器翅片间滞留的热空气抽排出去，相比吹风式布局，能让冷凝器整个迎风面的气流分布更均匀，避免翅片边角区域出现气流死区，尤其适合翅片排布密度较高、流阻偏大的紧凑型冷凝器使用。

　　从结构设计来看，整个风机采用外转子电机直驱的结构，电机外壳直接和扇叶轮毂集成，省去了传统皮带传动或者长轴连接的传动损耗，也减少了运转过程中的振动传递。扇叶采用不等距的扭曲翼型设计，叶型的安装角从叶根到叶梢做了连续的渐变优化，叶根区域的安装角更大，适配轮毂附近较低的线速度，保证该区域的气流推送能力，叶梢区域安装角收小，降低叶梢和护风网之间的间隙涡流损失，同时能把运转时的气动噪音分散在不同的频率段，避免单频噪音带来的刺耳感。外围的防护网采用径向辐条加周向加强环的结构，辐条的截面做了窄边顺气流方向的设计，减少气流穿过护网时的阻力损失，周向的加强环在对应安装耳的位置做了局部加厚，保证长期振动工况下护网不会出现疲劳开裂。

　　安装边界上，这款风扇的整体外径适配10英寸的标准安装位，圆周方向均布的三个安装耳上预留了对应的螺栓过孔，安装时不需要额外制作转接支架，直接匹配常规10英寸冷凝器的侧围安装孔位即可。安装耳和主风圈之间采用一体冲压的连接结构，没有额外的焊接或者铆接接点，避免长期户外使用时接点出现锈蚀松动。风圈的深度做了优化设计，既能够形成足够的导风段，让扇叶吹出的气流保持轴向流动，减少气流径向扩散带来的效率损失，又不会因为风圈过深占用过多的冷凝器侧方安装空间，适配外机壳体内局促的装配空间。

　　实际选型使用时，这款风扇的吸气式布局还有一个优势，就是外界的雨水或者喷淋清洗的水不会直接被扇叶甩到电机接线端的位置，气流是从冷凝器侧流向电机侧，水汽会顺着气流方向直接排到设备外部，降低电机接线部位受潮短路的风险，很适合户外露天安装的制冷设备使用。扇叶和护网之间的间隙控制在合理范围，既避免运转过程中扇叶剐蹭护网，又不会因为间隙过大产生叶梢回流损失，保证风机在额定转速下的风量风压参数匹配常规1.5匹到2匹换热能力的冷凝器需求。在三维建模过程中，整个结构的配合公差都做了对应预留，扇叶和电机轴的配合位、安装耳的孔位公差、护网和风圈的卡接结构都按照实际量产的工艺要求做了还原，不管是做设备的整体装配干涉检查，还是做散热系统的流场仿真前置建模，都可以直接调用这个结构做装配参考，不需要再额外对结构做工艺性修正。
