移动式园艺堆肥滚筒筛分装置结构设计

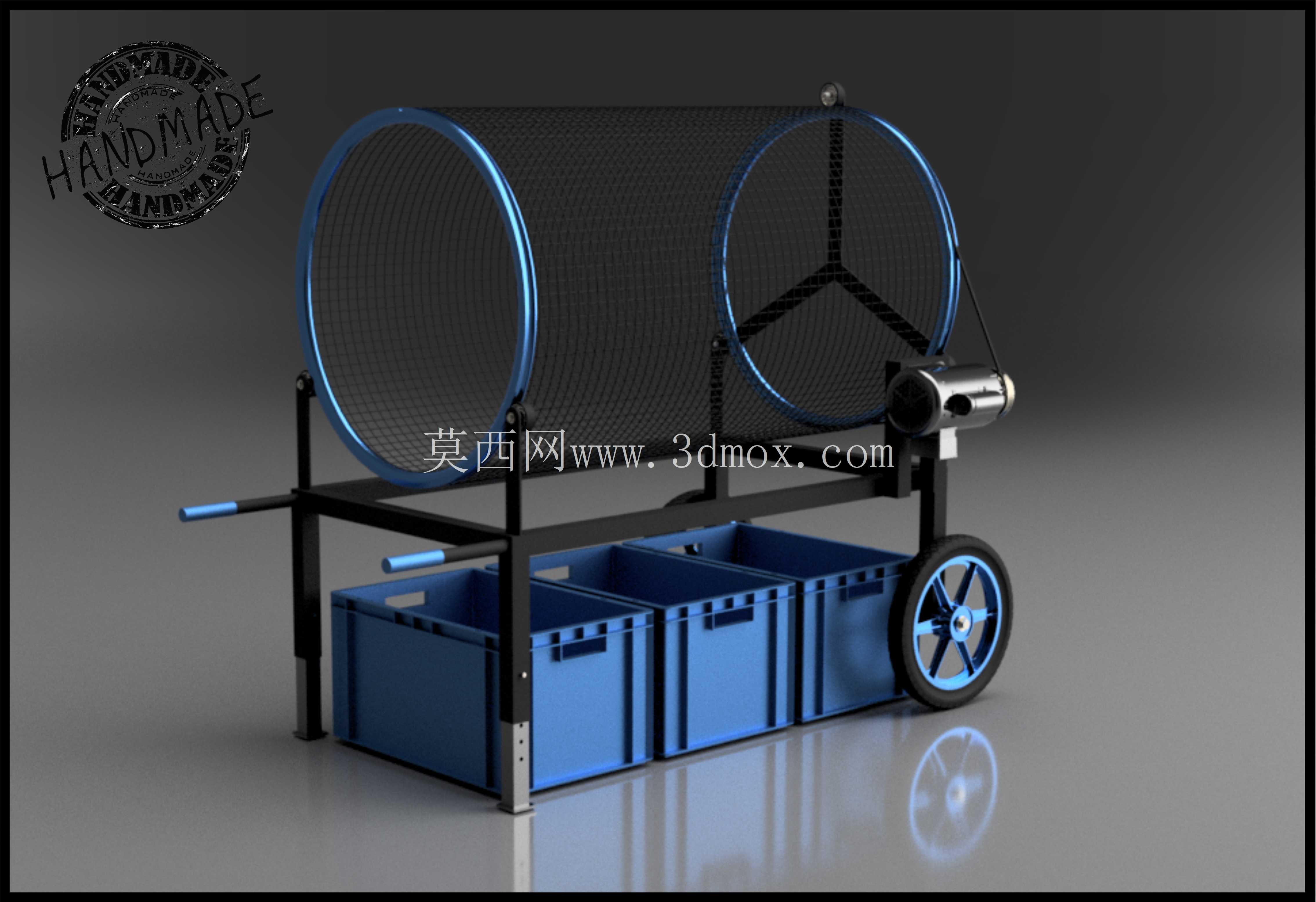

　　在家庭园艺、小型农场及庭院种植的物料处理环节中，腐熟堆肥的粒度分级一直是影响堆肥使用效果的关键工序，这款带移动轮组的滚筒式筛分装置，正是针对小体量堆肥筛选场景开发的专用处理设备，能够替代传统人工手持筛网的作业模式，大幅降低堆肥筛分过程的体力消耗，同时提升筛分作业的均匀度与处理效率。从结构布局来看，设备整体采用框架式方管焊接机架作为承载主体，机架底部一侧配置两个带辐条结构的实心橡胶行走轮，另一侧设置可伸缩的支撑支脚，非作业状态下支脚收起后可通过机架前端的延伸推杆推动设备转场，能够在庭院、菜园、小型堆肥点之间灵活移动，无需额外吊装转运工具，适配小范围多作业点的使用需求；作业状态下支脚落下与行走轮形成三点支撑结构，保证滚筒转动筛分过程中机架不会出现侧翻、滑移问题，支撑稳定性满足单人作业的载荷要求。

　　核心筛分部件为卧式布置的圆筒形金属筛网，筛网两端通过圆形加强圈固定在三辐条式支撑轮架上，轮架与机架上的转动轴承座配合，实现筛筒的顺畅回转，筛网的网孔尺寸针对腐熟堆肥的粒度特性设计，能够将未完全腐熟的大块木质素、纤维质物料拦截在筒内，符合施用要求的细颗粒堆肥则透过网孔下落，直接进入机架下方放置的三个标准周转箱内，省去筛分后二次收集的工序。驱动部分采用减速电机直连筛筒端部的传动结构，电机输出转速经过减速后控制筛筒的回转线速度在合理区间，既避免转速过快导致筒内堆肥在离心力作用下贴附筛网无法下落，也防止转速过慢造成筛分效率低下、物料在筒内堆积的问题；筛筒的进料端设置倾斜导料板，作业时可直接将待筛分的堆肥从导料板处送入筒内，随着筛筒转动，物料在筒内不断翻滚、滑移，细颗粒透网后完成分级，筛筒末端设置开口，拦截下来的大块物料可在转动过程中从末端开口排出，方便收集后进行二次堆肥腐熟。

　　从安装边界与尺寸适配角度来看，设备整体宽度控制在常规庭院通行门的宽度范围内，高度适配成年人站立作业的操作高度，无需额外搭建操作平台，下方放置的周转箱为市面上通用的标准化塑料储物箱，用户可根据自身使用需求更换不同容积的收集容器，无需定制专用接料部件；机架的焊接位置均做了圆角打磨处理，避免作业过程中剐蹭操作人员，筛网采用可拆式固定结构，长期使用出现网孔磨损、堵塞时，可松开两端的固定压条更换不同网孔规格的筛网，适配不同物料的筛分需求，除了腐熟堆肥之外，更换对应孔径的筛网后，也可用于园土颗粒分级、颗粒有机肥筛选、栽培基质除杂等相近的园艺物料处理作业。

　　设计过程中充分考虑了户外作业的使用环境，机架表面采用喷塑防锈处理，转动轴承位置配置防尘密封圈，避免筛分过程中产生的粉尘进入轴承造成磨损卡滞，行走轮的轮轴位置加装润滑注油嘴，方便定期维护保养，延长设备整体使用寿命；整体结构没有复杂的电控与传动部件，普通使用者可通过简单的操作说明完成日常维护与易损件更换，无需专业维修人员介入，适配非工程类用户的使用能力。不同于大型工业筛分设备的大占地、高产能设计，这款滚筒筛分装置的处理能力完全匹配家庭园艺、小型种植户的堆肥处理量级，单次可处理数十升待筛堆肥，作业过程中噪音低、扬尘少，不会对庭院周边环境造成干扰，接料箱直接布置在筛筒正下方，筛落的物料直接落入箱内，可直接转运至施用点，减少物料中转过程中的撒漏问题。
