多层筛面豆类谷物清洁分选设备结构

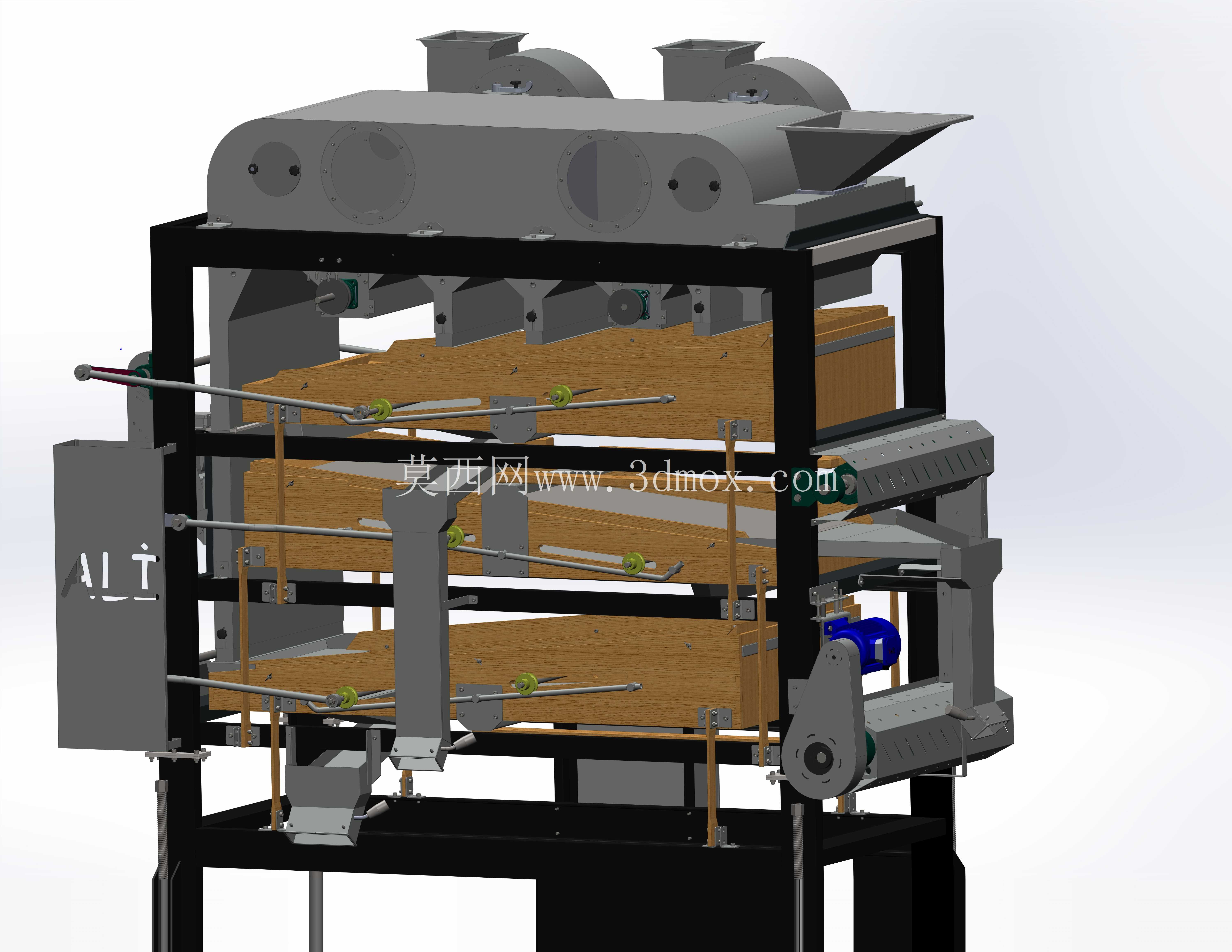

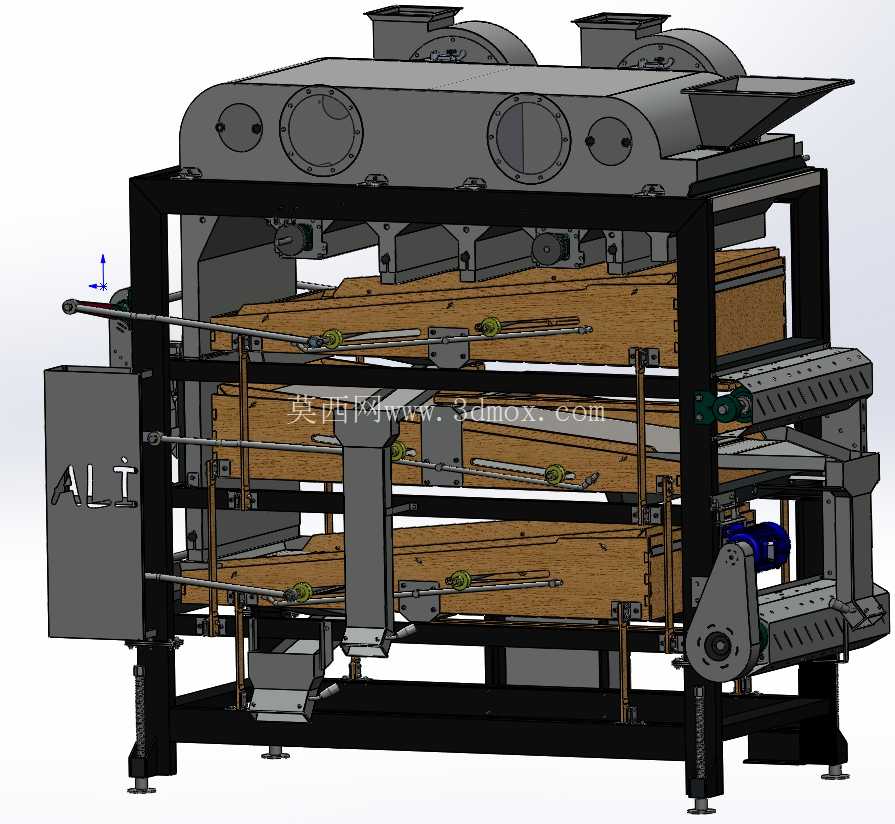

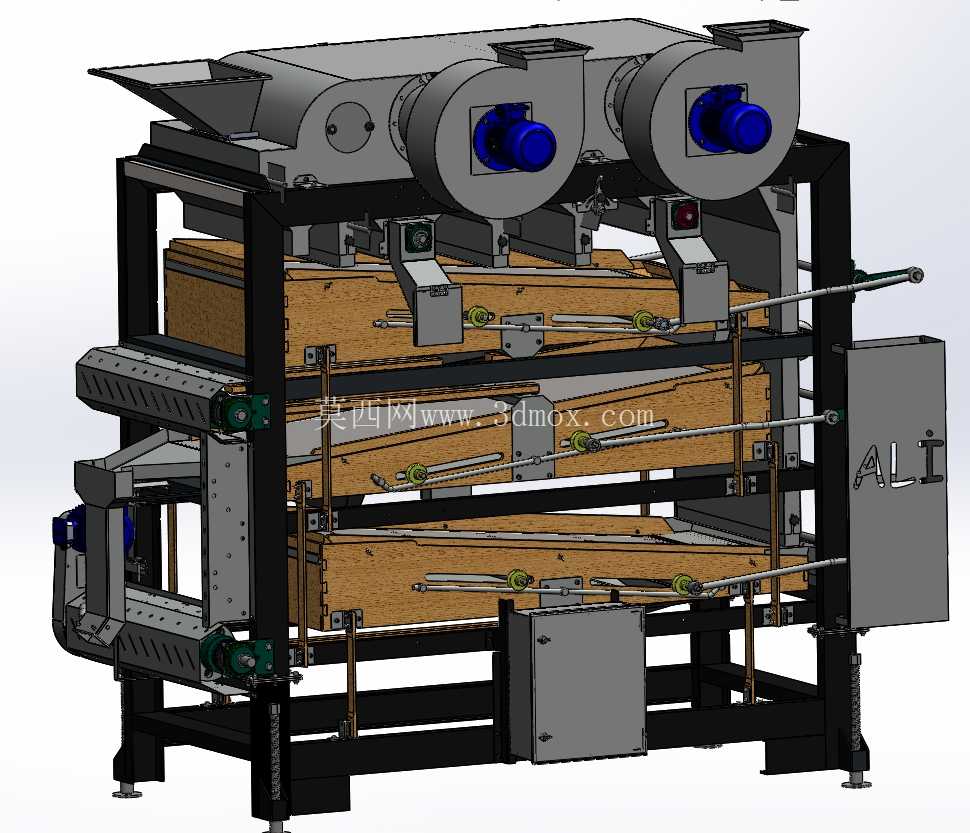

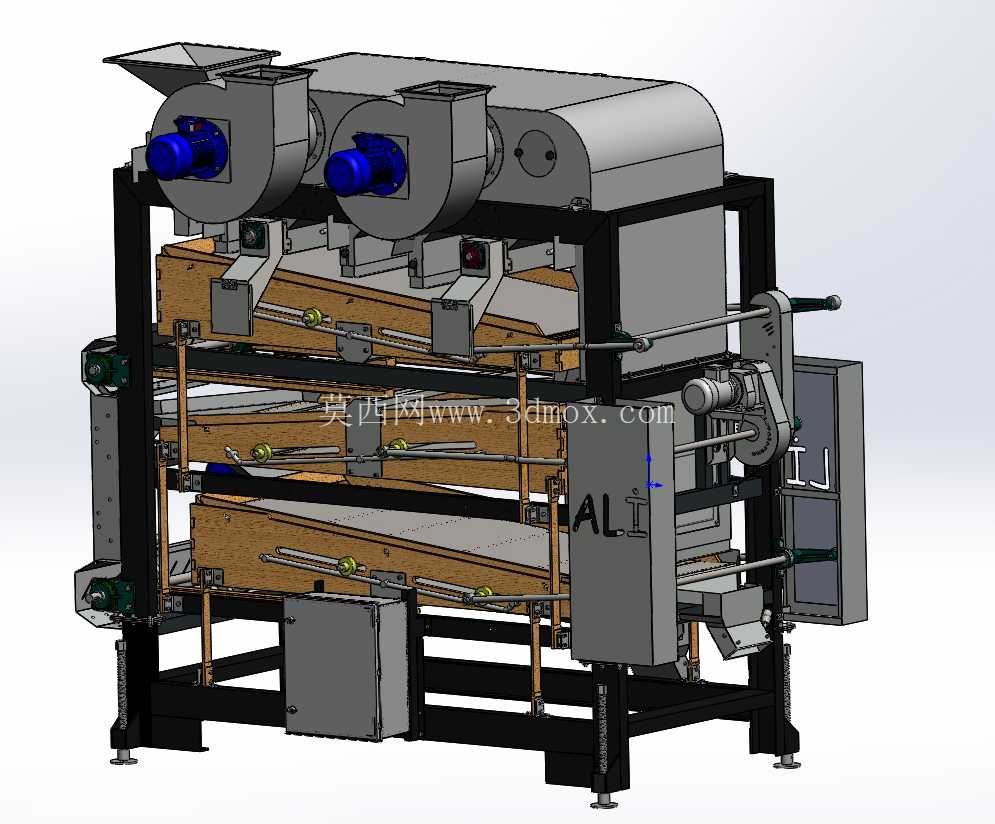

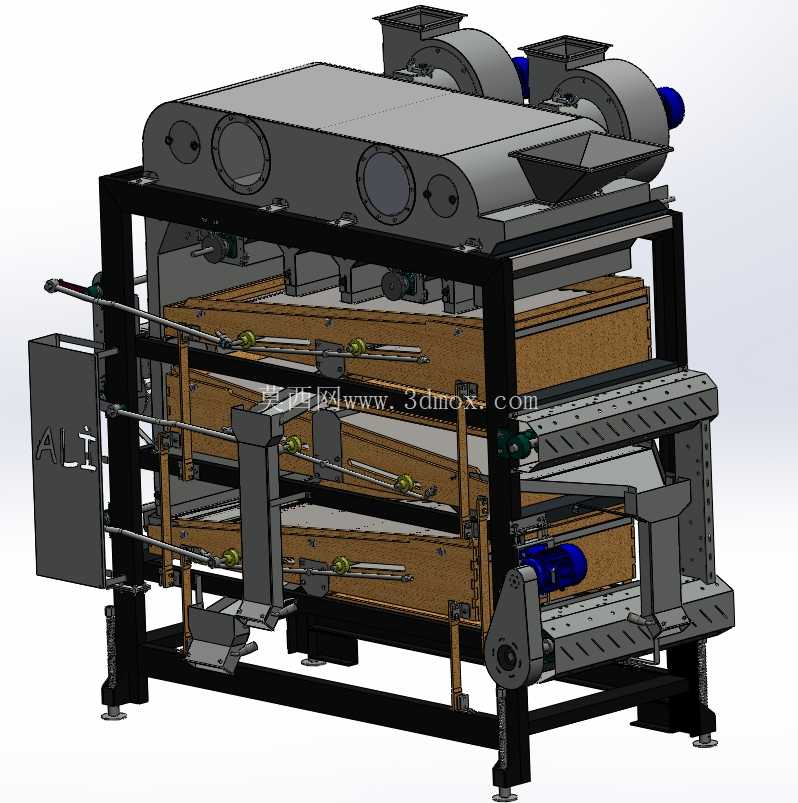

　　这套设备主要面向粮油加工、杂粮初处理生产线的前端清选工序，在实际产线布局中，通常布置在原料进料斗之后、去石机或者色选设备之前，承担原粮入线后的第一道除杂作业，能够有效分离混杂在豆类、谷物原料中的秸秆碎屑、瘪粒、尘土、轻杂以及部分尺寸差异较大的异质颗粒，避免大尺寸杂质进入后续加工设备造成输送卡滞、碾磨部件异常磨损的问题。从结构设计来看，设备采用多层叠置的倾斜筛面布局，筛面通过连杆机构与机架侧部的驱动单元连接，工作时做往复式水平振动，配合顶部设置的风选通道，在物料沿筛面向下流动的过程中，利用不同杂质与完好粮粒的比重差、尺寸差实现分层分选：上层筛面截留大尺寸的秸秆、土块等杂质，中层筛面留存符合尺寸要求的完好粮粒并向出料端输送，下层筛面筛除细小的泥沙、碎粒，同时顶部风道产生的均匀气流会将比重较轻的瘪粒、皮屑吸走，从侧部的杂料出口排出。

　　机架采用方管焊接的框架式结构，整体刚度经过受力校核，能够抵消筛体往复运动产生的交变载荷，避免设备运行时出现共振偏移，底部预留的安装孔位可直接与生产线的钢架平台通过螺栓固定，安装时需要保证筛面的倾斜角度在设计公差范围内，否则会出现物料流速过快导致筛分不充分，或者流速过慢造成筛面积料堵孔的问题。驱动单元布置在设备侧部的低位区域，通过带传动与偏心连杆机构连接，这种布局一方面可以降低设备整体重心，提升运行稳定性，另一方面也方便日常维护时对传动部件进行润滑、张紧操作，传动部位外侧设置有可拆卸的防护壳体，避免生产过程中粉尘进入传动间隙造成部件磨损，同时符合车间生产的安全防护要求。

　　筛面采用模块化的快装结构，不同筛孔规格的筛板可以根据处理物料的种类快速更换，比如处理大豆时选用对应孔径的冲孔筛板，处理小麦、稻谷等小粒径谷物时更换更小网孔的筛面，无需对整体机架结构做改动，能够适配多品类杂粮加工线的柔性生产需求。设备的进料口设置在顶部偏侧位置，内部设置有匀料挡板，能够保证进入筛面的物料沿筛面宽度方向均匀分布，避免局部料层过厚导致的筛分效率下降，侧部设置的多个出料口分别对应不同分选等级的物料，可直接与下游的输送管道、提升机对接，减少产线中转的物料散落问题。

　　从安装边界来看，设备整体为立式多层结构，周边需要预留不小于800mm的操作维护空间，尤其是筛体两侧的传动区域、筛板更换侧，需要预留足够的抽拉操作空间，顶部进料口需要与上方的进料溜管密封连接，避免风选环节的气流外泄影响轻杂分选效果，设备基础需要做水平找平，平面度误差控制在每米2mm以内，防止长期运行过程中因基础不平导致的轴承偏磨、连杆受力异常问题。在实际选型匹配时，需要根据生产线的时处理量选择对应筛面宽度的规格，筛面的振动频率、振幅可以通过调整偏心块的位置、驱动轮的转速做适配性调整，针对含杂率较高的原粮，可以适当调大振幅、降低物料流速，提升除杂率；针对含杂率较低的净粮处理工况，可以适当提高振动频率，加快物料输送速度，提升整体处理效率。设备的所有与物料接触的部位都做了圆角过渡处理，不存在物料积存的死角，避免长期使用过程中出现物料霉变、交叉污染的问题，符合粮油加工设备的卫生设计要求。
