树莓派TFT显示屏安装塑料外壳结构

　　这款壳体是针对单板式嵌入式TFT显示模块做的配套安装结构，日常在工业控制终端、小型电力参数采集装置、桌面嵌入式调试面板这类场景里用得很多，主要作用是给核心显示板、配套的变送调理电路提供物理防护，同时兼顾安装适配和基础散热需求。从结构细节来看，壳体采用一体式注塑成型的框体设计，侧壁做了不等厚的加强筋布局，靠近安装固定柱的区域壁厚比常规侧壁厚1.2mm，避免螺丝锁附时出现柱体开裂的问题；正面预留的显示开口尺寸和对应TFT屏的可视区域完全匹配，开口边缘做了0.3mm的内止口，屏幕装配后不会出现前后窜动，也能挡住屏幕边缘的固定胶带和排线外露部分。

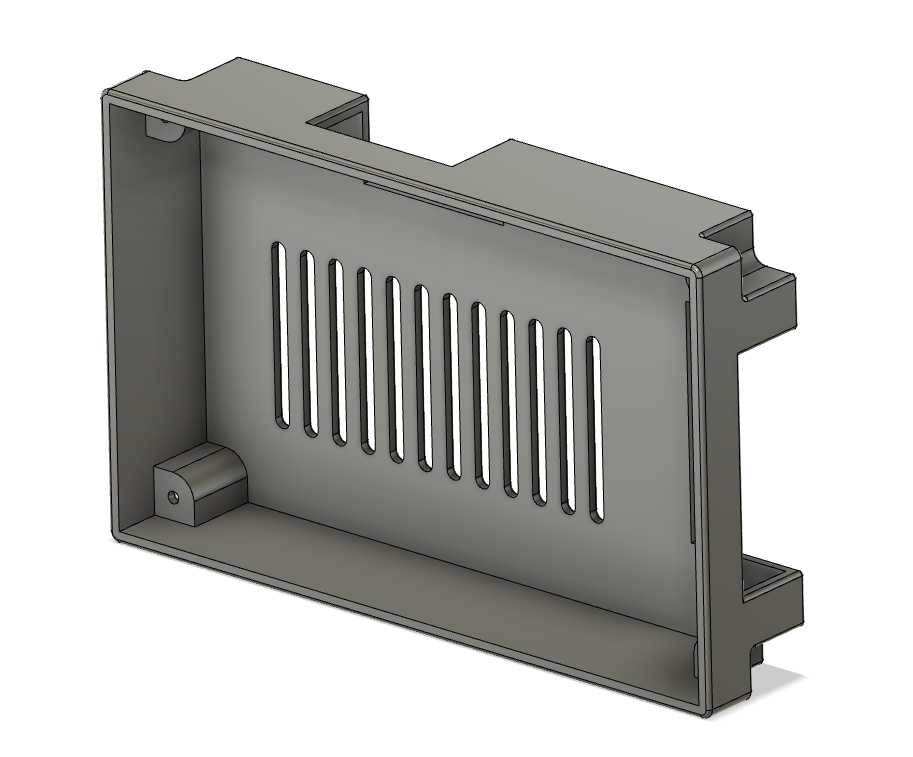

　　壳体正面的长条状通槽是散热通风结构，槽宽统一做1.5mm，既可以保证内部电路工作时的空气对流，带走屏幕背光和配套电路产生的热量，又能避免较大尺寸的异物直接掉入壳体内部造成电路短路，槽体的排布间距均匀，相邻槽之间的连接筋宽度2mm，保证整个面板区域的结构强度，不会因为开槽出现大面积的形变。壳体两侧的凸耳结构是安装定位用的，凸耳上预留的卡扣槽可以直接卡在对应设备的面板安装位上，不需要额外打固定螺丝就能实现快速装配，适合小批量设备的快速组装作业；壳体内部左下角的圆柱形固定柱是专门留给主板固定螺丝的，柱体顶部做了0.5mm的导向倒角，锁螺丝时可以自动对准孔位，柱体根部做了三角加强筋连接到壳体底壁，承受多次拆装的螺丝锁附力也不会出现断裂。

　　设计的时候特意把壳体的内部净空尺寸做了冗余预留，除了容纳TFT屏幕本身，还能留出空间放置配套的信号调理电路、接线端子，不需要额外扩展壳体体积；壳体的外边缘全部做了R0.8的圆角处理，一方面是注塑生产时便于塑料熔体填充，减少尖角处的应力集中，另一方面装配的时候也不会划伤操作人员的手部。安装边界上，壳体的整体外轮廓尺寸适配标准的嵌入式面板开孔，两侧凸耳的外间距刚好卡在开孔的内侧限位台阶上，装配后壳体正面和设备面板保持齐平，不会出现突出或者凹陷的情况；内部的安装柱高度统一，保证PCB板装配后和壳体底壁留出2mm的间隙，既可以避免PCB背面的焊脚直接接触壳体造成短路，也能在底壁和PCB之间形成空气夹层，辅助提升散热效果。

　　实际使用中，这类壳体不需要做额外的二次加工就能直接适配对应规格的TFT显示模块，配套的电力变送类电路板可以直接固定在内部柱位上，排线沿着壳体侧壁的走线槽排布，不会被壳体压伤造成接触不良；壳体的侧壁没有做多余的开孔，仅在对应接线的位置预留了缺口，方便外部信号线、电源线接入，整体的防护等级可以满足室内工业场景的使用需求，阻挡日常的灰尘、飞溅的水滴接触内部电路。从建模逻辑来看，整个壳体的拔模角度统一做1.5度，所有的加强筋、固定柱都顺着拔模方向做结构，没有倒扣结构，注塑生产时可以直接采用两板模生产，不需要额外做抽芯结构，能有效降低量产的模具成本和生产难度；各个转角处的圆角过渡也避免了注塑件出现缩痕、缺胶的问题，量产时的良品率会更高。
