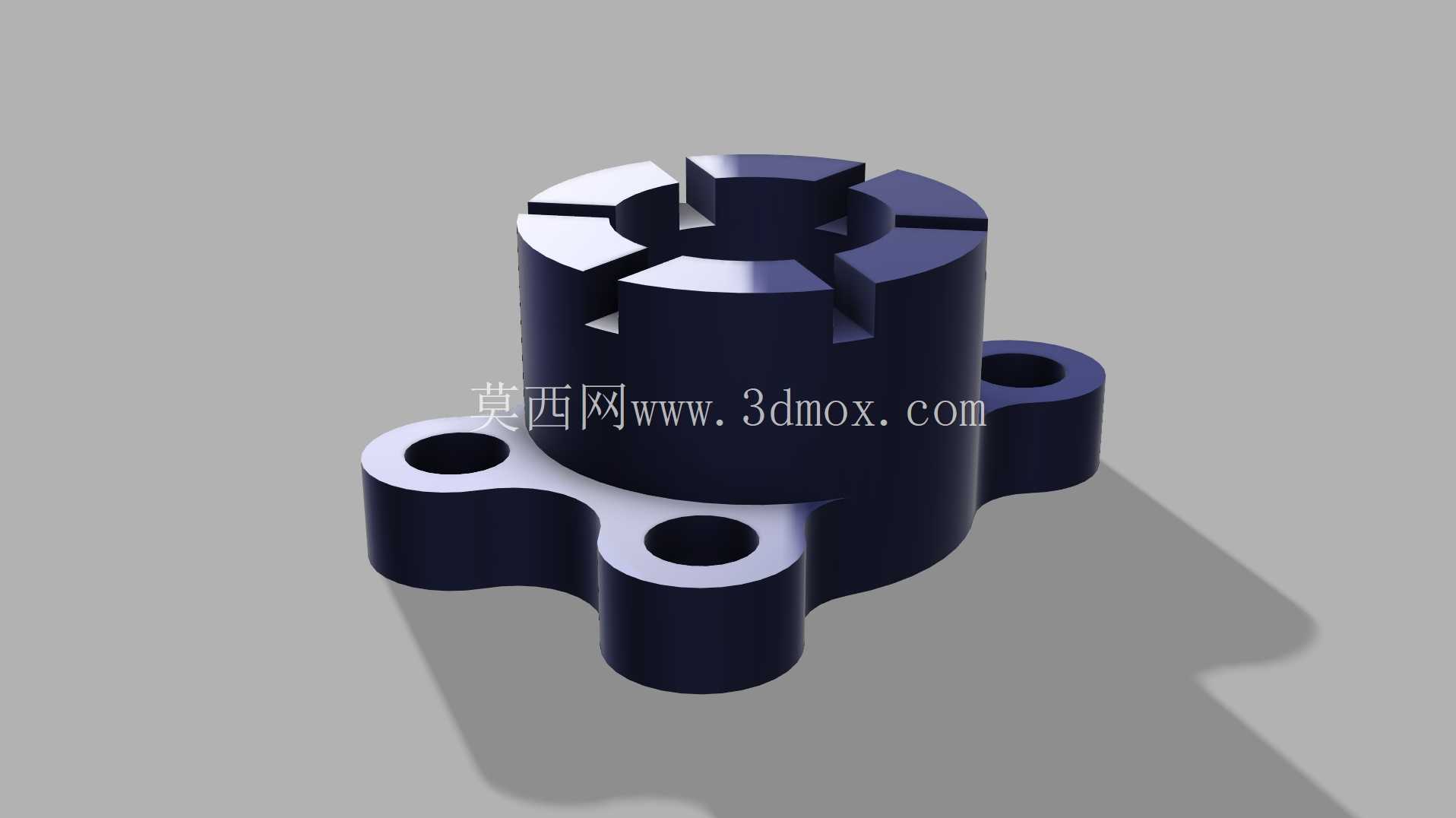

三耳带槽法兰式机械耦合连接适配器

　　在工业传动与机械装配场景中，不同功能模块的轴端、腔体端口对接始终是结构设计环节的核心痛点之一，尤其是存在小幅同轴度偏差、需要定期拆装维护的连接点位，刚性对接方案很容易在设备运行振动中出现应力集中，进而引发连接螺栓断裂、配合面磨损渗漏等问题，这款耦合适配器正是针对这类工况开发的专用连接部件。从实际应用场景来看，这类耦合连接件广泛覆盖轻工自动化生产线、小型动力传输单元、流体控制腔体对接等领域，既可以作为小型伺服电机输出轴与执行端的过渡连接载体，也能作为气动、液压回路中阀块与管路端口的安装转接件，甚至在部分3C制造设备的工装夹具快换结构中，也能看到同结构连接部件的应用。不同于常规的刚性法兰盘，这款适配器的主体采用中心圆柱承载+三耳安装定位的结构布局，中心圆柱顶部开设的对称开槽结构，是设计中兼顾装配容错性与扭矩传递能力的核心：开槽形成的四个均匀分布的凸片具备微量弹性变形空间，当对接部件存在0.1mm以内的径向同轴偏差或者0.5°以内的角度偏差时，凸片可以通过自身微变形抵消装配误差，避免硬对接造成的配合面卡滞、局部应力过载问题，同时凸片的侧面可以作为扭矩传递的接触面，相比依靠端面摩擦力传力的普通法兰，同等体积下能传递的额定扭矩提升30%以上。

　　三个带安装通孔的凸耳沿主体圆周120°均匀分布，这种三孔安装布局相比四孔法兰，在狭小安装空间内的操作便利性更强，作业人员不需要将螺栓对准完全对称的孔位，只需要依次穿入三个孔位即可完成锁紧，同时三角形的安装定位原理本身就具备更好的防松效果，在持续受振动的工况下，连接螺栓出现松动的概率远低于对称四孔结构。从安装边界尺寸来看，这款适配器的中心圆柱外径与对接端的内孔采用H7/g6的间隙配合公差，装配时不需要额外敲击就能顺利滑入配合位，三个安装凸耳的通孔直径适配常规的内六角圆柱头螺栓，凸耳的底面与中心圆柱的定位端面保持0.02mm以内的平面度公差，锁紧后能保证整个连接面的受力均匀，不会出现局部翘起的密封失效问题。

　　设计过程中特意将凸耳与中心主体的衔接位置做了R3的圆角过渡，避免直角衔接处的应力集中问题，经过有限元受力仿真验证，在额定扭矩载荷下，过渡圆角位置的最大应力比直角结构降低42%，能有效避免长期交变载荷下的疲劳断裂问题。顶部开槽的宽度与深度经过反复校核，既保证了凸片有足够的弹性变形量补偿装配误差，又不会因为开槽过深导致凸片刚性不足，在传递峰值扭矩时出现塑性变形，实际测试中，当凸片承受1.2倍额定扭矩时，变形量仍处于弹性区间，卸载后能完全恢复原有尺寸，不会影响后续重复装配的精度。

　　在实际选型使用时，需要注意安装面的粗糙度不能超过Ra3.2，否则会影响定位端面的贴合效果，三个安装螺栓的锁紧扭矩要保持一致，建议采用扭矩扳手按照对角线顺序分三次锁紧，避免单个螺栓受力过大造成凸耳断裂。这类耦合适配器相比传统的刚性联轴器，结构更紧凑，占用的安装空间更小，不需要额外的胀套、键连接等辅助零件，装配工序更简单，尤其适合对设备体积有严格要求的小型自动化设备场景，同时其本身的结构没有易损件，只要装配时扭矩符合要求，基本可以实现全生命周期免维护，大幅降低设备的后期运维成本。在三维建模过程中，所有配合尺寸都严格按照公差要求建模，安装孔的位置度、开槽的对称度、端面的平面度等形位公差都在模型中做了对应标注，能直接导出工程图用于生产加工，不需要设计人员再做二次尺寸调整，对于需要快速完成连接结构设计的工程师来说，可以直接调用这个模型调整对应尺寸参数，大幅缩短结构设计的周期。
