四英寸手动回转工作台结构设计

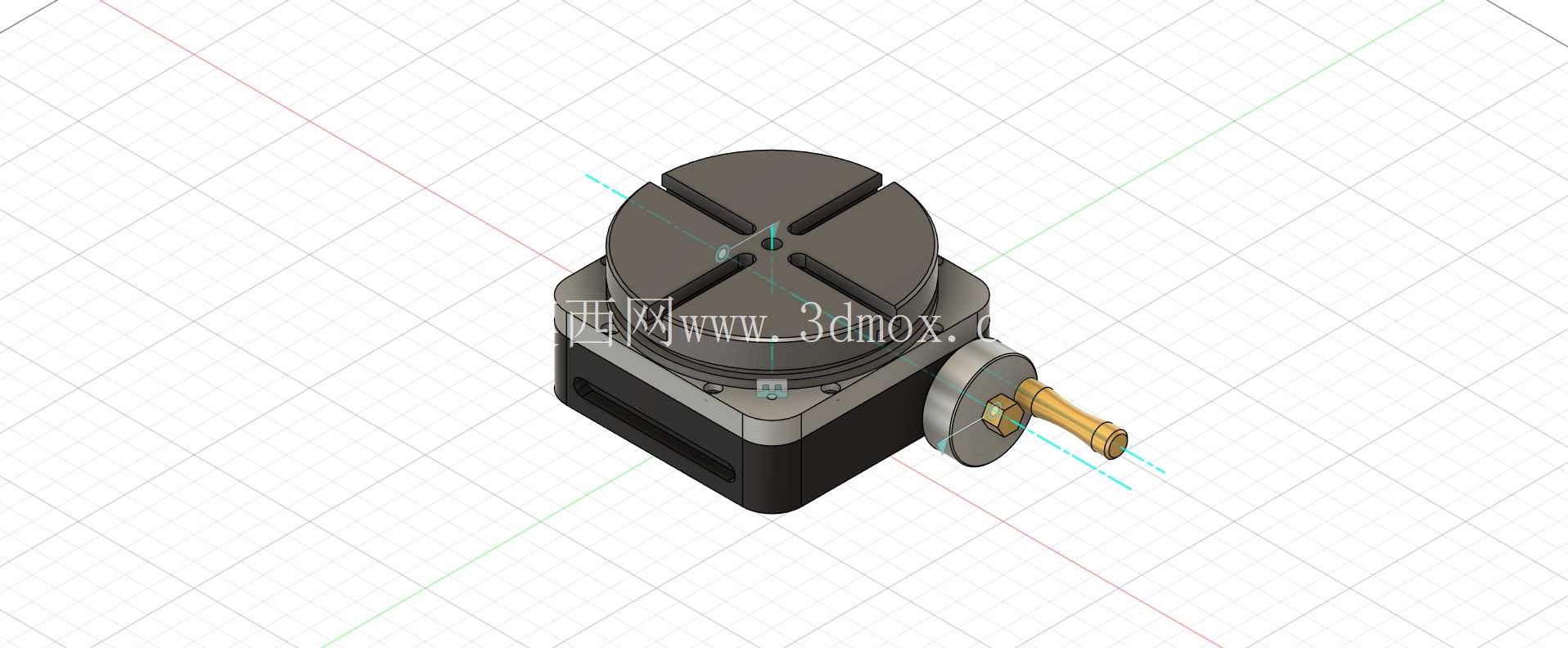

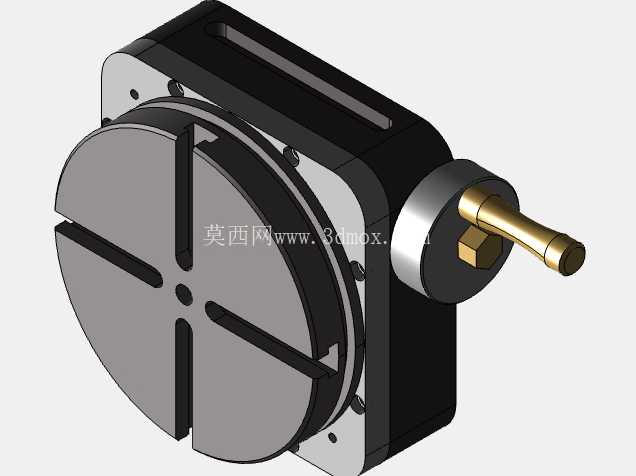

　　这款四英寸规格的手动回转工作台，是面向小型精密机加工场景设计的工装附件，日常多用于台式铣床、小型钻床、桌面级加工中心的配套装夹作业，也可适配钳工划线工序、精密检测工位的角度调整需求，能在不拆卸工件的前提下完成周向角度分度、多面加工位置切换，大幅减少重复装夹带来的定位误差，尤其适合小尺寸零件的多工序加工、圆周均布特征加工等场景。从结构设计逻辑来看，整体采用分体式模块化布局，上部为带十字T型槽的圆形转盘工作面，T型槽的槽宽与槽间距匹配常规M6、M8规格的工装压板螺栓，可直接装夹通用型夹具、平口钳或是直接固定异形工件，转盘盘面的平面度、与底座回转轴线的垂直度均按精密工装的公差要求设计，保证装夹后工件的回转定位精度。

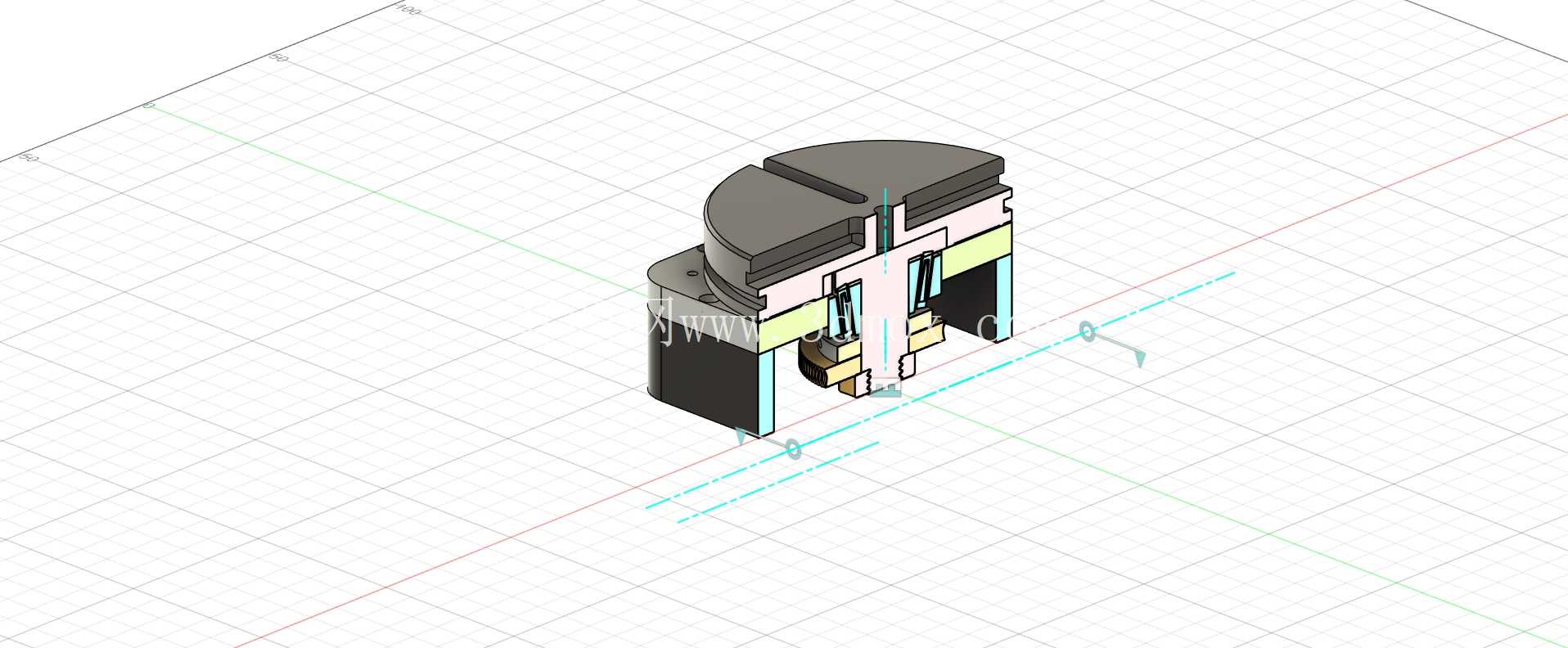

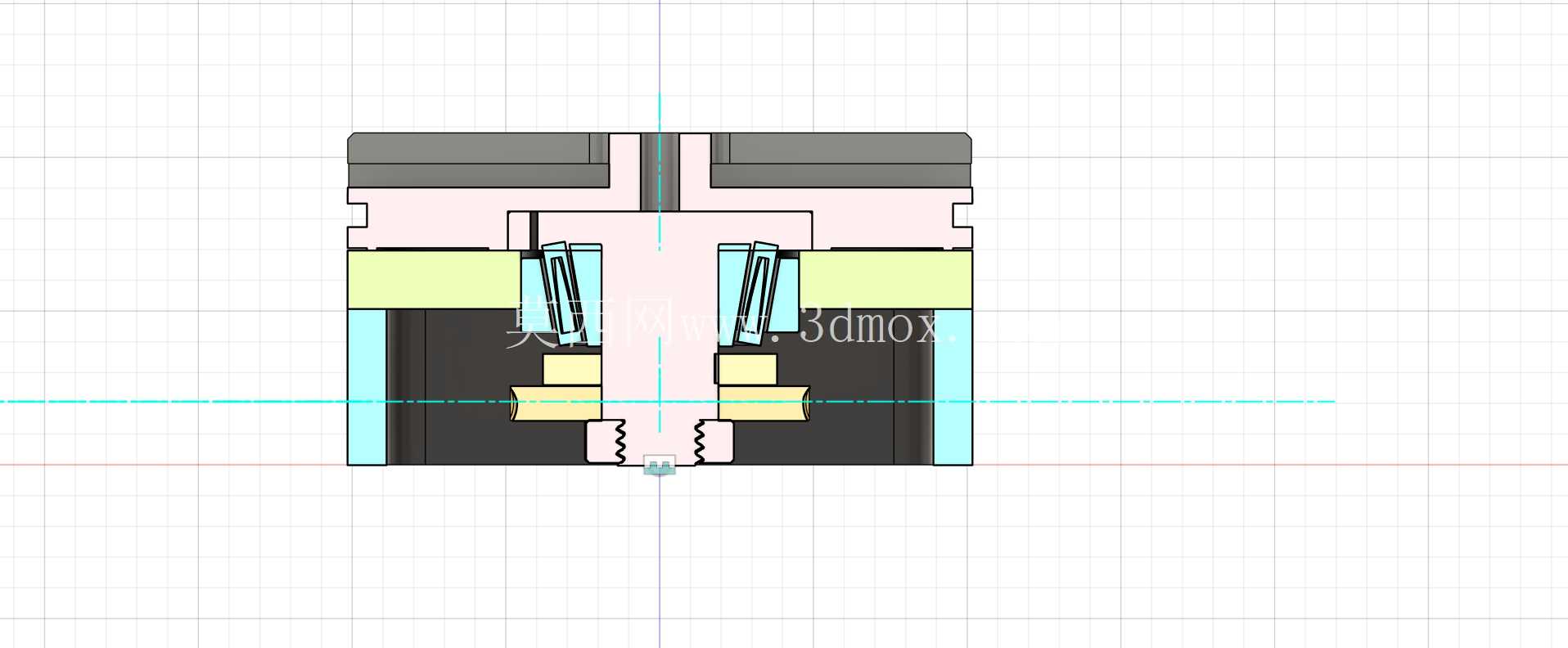

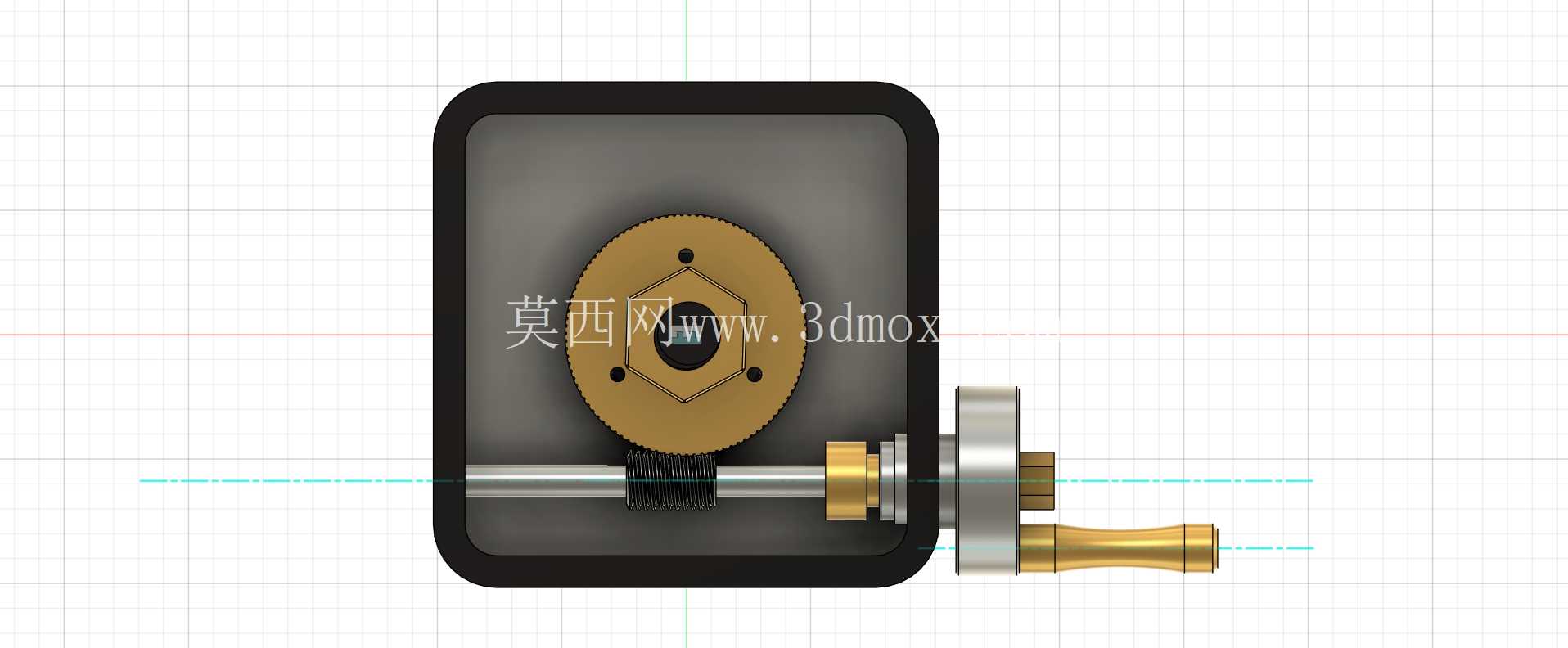

　　转盘下部采用蜗轮蜗杆传动结构，侧置的操作手柄直接连接蜗杆输入端，转动手柄即可带动转盘做周向回转，蜗杆副的传动比设计兼顾了手动操作的省力性与微调精度，单圈手柄转动对应的转盘转角经过优化，既可以快速大角度转动转盘切换工位，也能通过小幅度扳动手柄实现角分级的角度微调，满足精密分度的加工需求。底座部分采用方正的箱式结构，底部预留了标准的安装螺栓孔位，可直接固定在机床工作台的T型槽上，安装边界尺寸适配多数小型加工设备的工作台面规格，不会出现超出工作台行程、干涉机床运动轴的问题；底座与转盘的配合面采用耐磨材质搭配润滑储油结构，长期使用也能保持回转间隙稳定，减少磨损带来的精度衰减。

　　设计过程中特意简化了非必要的复杂结构，没有冗余的外置装饰件，所有外露结构都考虑了加工车间的切屑清理需求，转盘与底座的配合缝隙做了防切屑挡边设计，避免金属切屑落入传动副造成卡滞、磨损；操作手柄的握持位置做了防滑处理，手动操作时施力顺畅，不会因为沾附切削液出现打滑问题。从实际使用的角度出发，这类小规格转台的核心需求是装夹便捷、回转顺畅、定位可靠，因此设计时没有加入复杂的自动分度结构，完全依靠手动操作配合外部角度量具即可完成任意角度的分度作业，既控制了整体体积与重量，方便在不同设备之间转移使用，也降低了结构复杂度，减少后期维护的成本，日常使用仅需定期向蜗杆副注入润滑脂即可长期保持工作状态。

　　转盘工作面的十字槽布局兼顾了不同装夹习惯，无论是顺着T型槽装夹长条类工件，还是利用交叉槽固定方形、圆形工件，都能找到合适的压板固定位置，不需要额外加装过渡板即可完成多数小型零件的装夹；侧置的手柄位置经过人机工程优化，当转台固定在机床工作台面上时，手柄的操作高度刚好处于操作人员手部自然下垂的舒适区间，长时间操作调整角度也不会产生过度的肢体疲劳。考虑到小型加工场景经常需要完成圆周均布孔、槽类特征的加工，转台的回转阻尼经过调校，既不会因为阻尼过小导致转盘自行转动，也不会因为阻尼过大造成手动调整费力，当调整到目标角度后，可通过转盘侧边的锁紧结构将转盘与底座刚性锁死，避免加工过程中转盘受力发生偏移，保证加工过程中的位置稳定性。整体外形尺寸控制紧凑，四英寸的转盘直径刚好覆盖小型零件的常见装夹尺寸范围，不会因为转盘过大占用过多工作台空间，也不会因为直径过小无法装夹常规尺寸的小型工件，底座的方正结构也方便在工作台上找正，通过百分表打表即可快速将转台回转中心与机床主轴中心对齐，找正流程简单，不需要复杂的调整步骤即可投入使用。
