Yeti智能数控工作台壁挂式安装支架

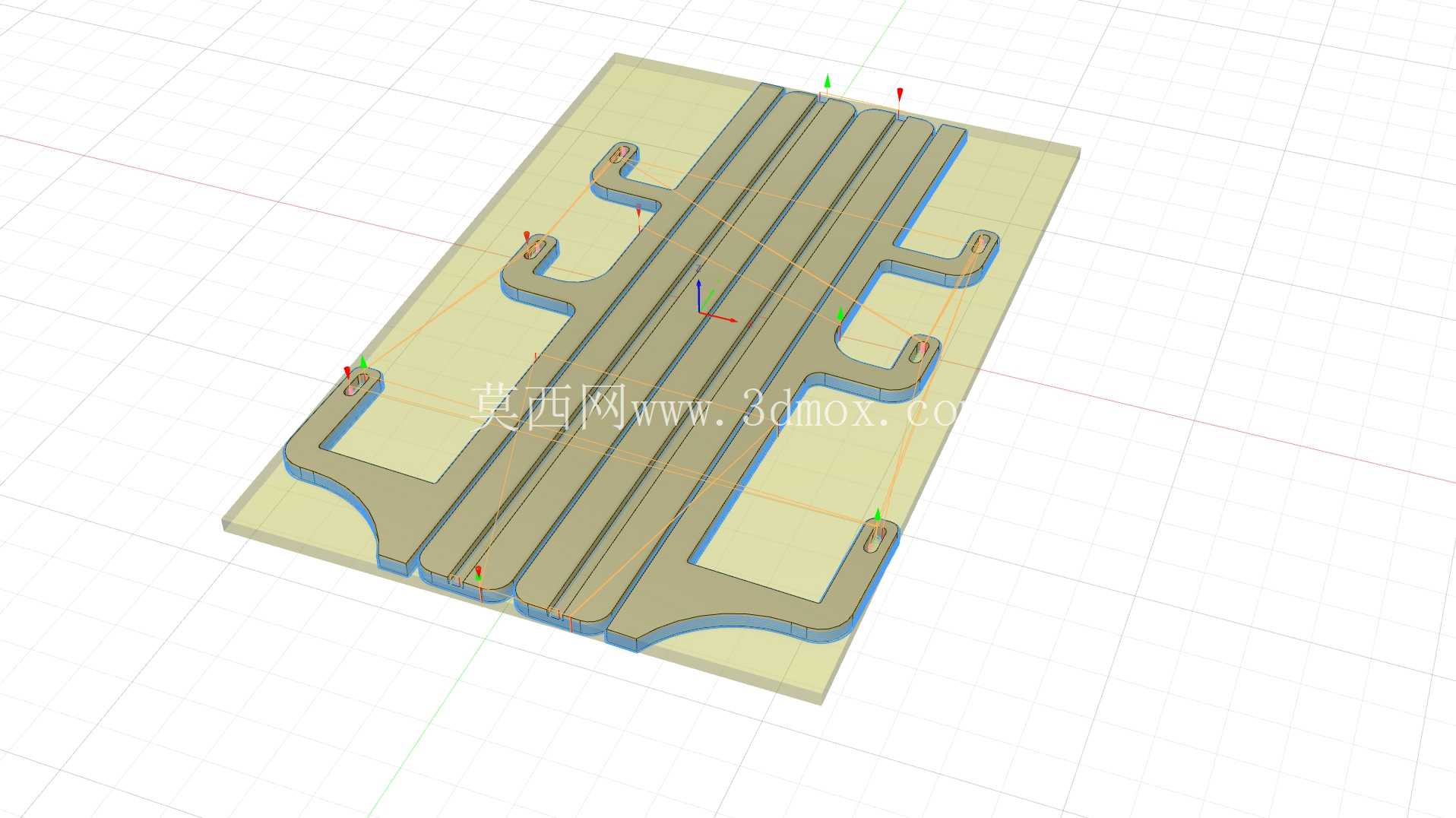

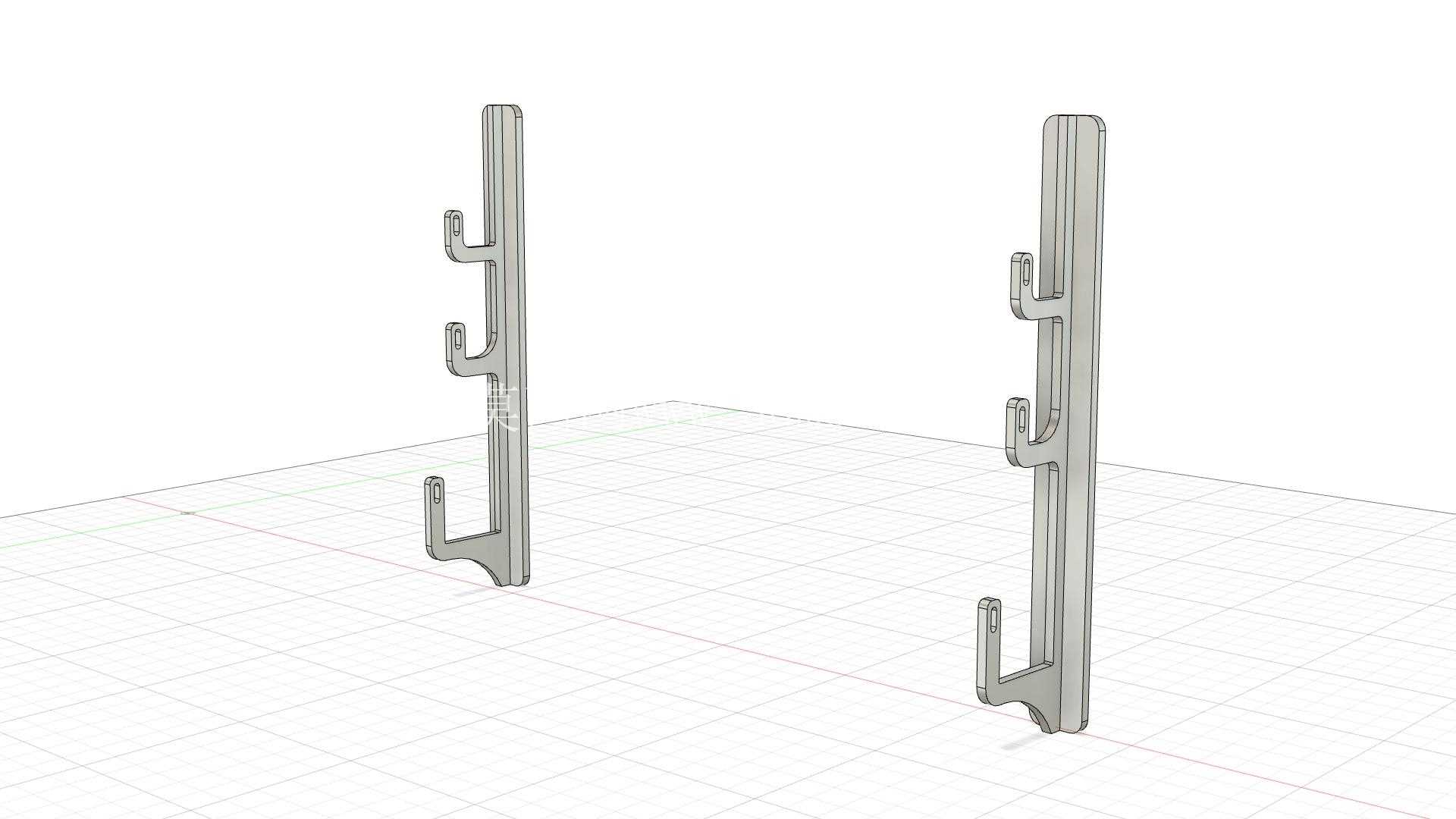

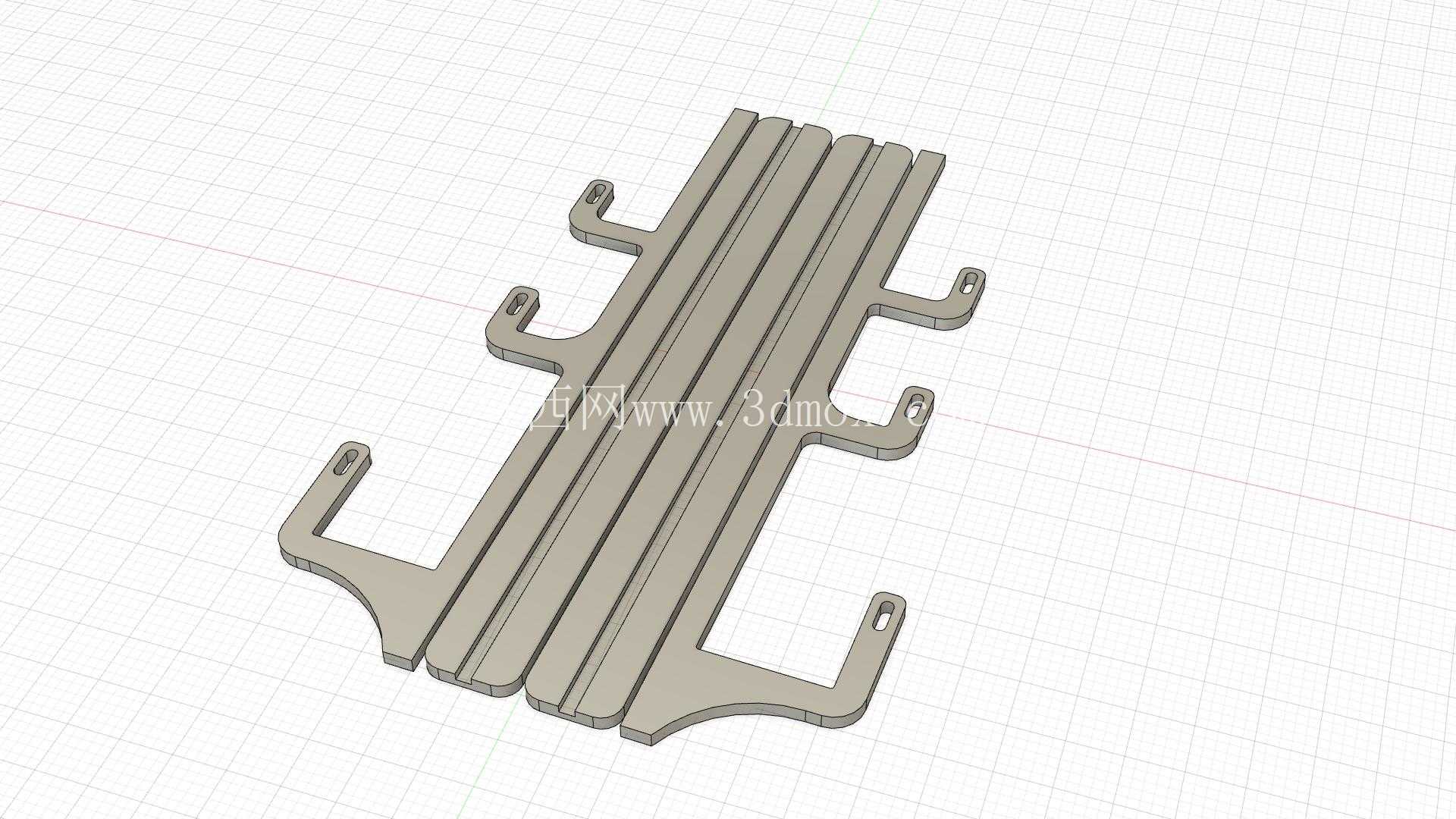

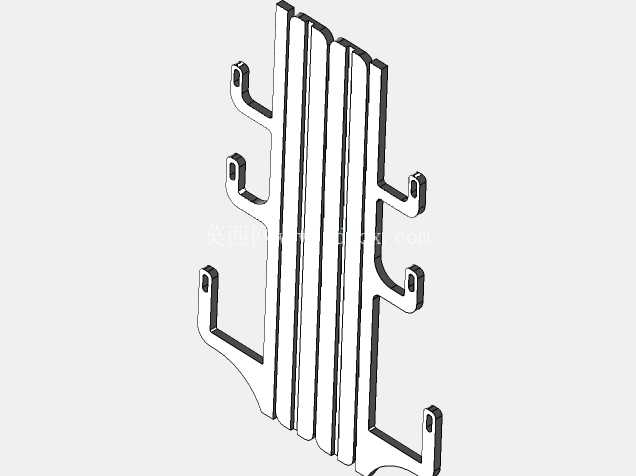

　　这款配套Yeti系列数控智能工作台的壁挂支架，核心作用就是将整套数控加工单元稳固挂载在垂直墙面上，把原本需要占用的地面空间完全释放出来，操作人员可以站在支架正前方完成工件装夹、参数调整、加工监控等全流程操作，支架下方的空间还可以用来放置工具柜、废料收集盒、待加工工件料架，空间利用率相比落地安装能提升40%以上，尤其适合墙面为实心砖混、混凝土承重结构的加工场地使用。从结构设计逻辑来看，这款支架采用了一体化长条形竖梁作为主承力结构，竖梁截面做了等强度优化，靠近墙面安装侧的平面做了铣平处理，保证和墙面安装面的贴合度，避免安装后出现应力集中导致的竖梁变形。在小型数控加工场景逐步向紧凑型空间渗透的当下，不少个人加工工坊、小型创客空间、教学实训工位都面临地面操作空间不足的问题，传统落地式数控智能工作台往往需要占用至少1.2平米以上的地面投影面积，对于工位紧张、需要频繁调整设备布局的场景来说，落地安装的方式灵活性极差，且容易受到地面杂物、积水、人员走动磕碰的影响，这时候壁挂式安装的配套支架就成了解决空间痛点的核心结构件。竖梁上分布的三个挂钩式承载位，分别对应数控工作台底部的三个定位卡槽，安装时只需要将工作台抬起对准挂钩位置推入，就能完成初步的挂装定位，不需要操作人员长时间托举重型设备拧紧紧固件，单人即可完成设备的上墙安装作业，大幅降低了安装过程中的人力成本与安全风险。最下方的承托钩做了向上翻边的止挡结构，设备挂装到位后，翻边会卡在工作台底部的限位槽内，即使设备受到沿墙面方向的水平冲击力，也不会出现从挂钩上滑脱的风险，三个挂钩的位置度公差控制在0.2mm以内，保证工作台挂装后处于水平状态，不会因为安装倾斜导致加工过程中工件位移、加工精度下降的问题。

　　在安装边界方面，这款支架的竖梁总长度适配常规2.4米层高的车间墙面，安装时支架顶部距离地面的高度建议控制在1.5米到1.6米之间，这个高度下工作台的操作面刚好处于成年人站立时的手肘舒适操作区间，长时间操作不会出现手臂酸胀的问题。支架上的墙面安装孔位采用了长圆孔设计，允许安装时在水平和垂直方向做±5mm的位置调整，方便施工人员对准墙面内的预埋膨胀螺栓位置，不需要因为孔位偏差重新在墙面上钻孔破坏墙体结构。每个安装孔位周边都做了局部加厚的凸台结构，膨胀螺栓拧紧后，压紧力会通过凸台均匀传递到竖梁主体上，不会因为局部应力过大导致竖梁出现压溃变形。

　　从实际使用场景来看，这款支架除了配套原厂的Yeti数控智能工作台之外，只要底部卡槽尺寸、设备总重量在支架额定承载范围内的同类型小型数控设备，都可以适配这款支架完成壁挂安装，比如小型激光雕刻机、桌面级PCB制版机、小型点胶设备等，都可以通过这款支架实现上墙安装。在日常维护层面，支架的外露金属表面做了喷砂氧化处理，在加工车间存在切削液雾气、金属粉尘的环境下，也不会轻易出现锈蚀、涂层脱落的问题，日常清洁只需要用干布擦拭表面的粉尘即可，不需要做额外的防腐维护。支架的挂钩承力面做了防滑纹路处理，设备挂装后接触面之间的摩擦力足够大，即使设备运行过程中存在小幅振动，也不会出现位置偏移，长期使用也不需要频繁调整紧固螺栓。

　　设计过程中还充分考虑了走线需求，竖梁的侧面预留了走线槽的安装位，设备的电源线、数据传输线可以沿着竖梁侧面的走线槽排布到墙面的预埋线管内，不会出现线缆悬空垂落、被工件勾挂的问题，整个安装后的外观整洁度更高，也避免了线缆破损带来的用电安全隐患。对于需要在有限空间内搭建小型数控加工工位的从业者来说，这款壁挂支架的结构设计完全围绕现场安装、日常使用、长期维护的实际痛点展开，没有多余的装饰性结构，每一处结构细节都对应实际使用中的具体需求，承力冗余量按照额定承载的1.5倍做了校核，即使长期满负载使用也不会出现结构变形、断裂的问题，是紧凑型数控工位搭建过程中实用性极强的配套结构件。
