异径侧通法兰管路连接接头结构

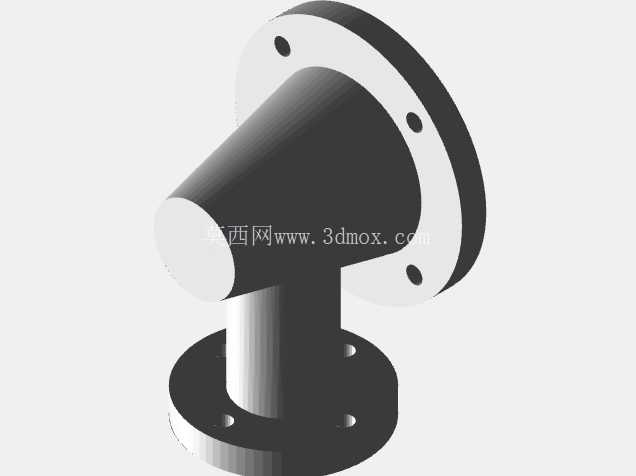

　　在工业流体输送、气动回路搭建、小型实验台管路布设场景中，这类异径侧通法兰接头是解决管路变向、异径管路对接需求的常用连接件，区别于标准等径直通法兰，该结构同时集成了轴向大口径法兰接口与侧向小口径法兰接口，可在单节点上完成三路管路的汇通或分流，减少管路中额外加装三通、变径接头带来的密封点位，降低管路系统的泄漏风险。从实际安装边界来看，底部大法兰端为主要安装固定面，法兰盘上均匀分布的螺栓孔可匹配对应通径的标准法兰垫片与紧固件，安装时需保证法兰端面与对接管路端面的平行度，螺栓需按对角顺序逐步拧紧，避免局部应力集中导致法兰面变形或密封失效；侧向伸出的小法兰端轴线与底部大法兰端面平行，可对接垂直于主路走向的支路管路，接口处的内孔做了倒角过渡处理，能减少流体在转向处的局部阻力，降低管路内的紊流与压力损失。

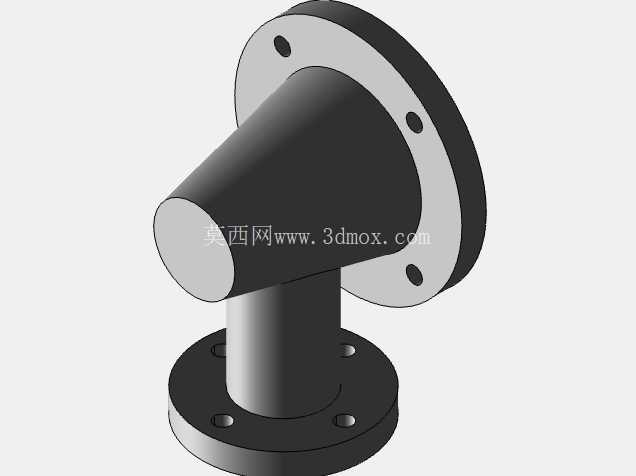

　　设计过程中，主体过渡段采用了平滑的锥形变径结构，而非直角转折的生硬过渡，一方面是为了优化流体流道，让介质从大口径主路流向小口径支路或反向流动时，流向变化更平缓，避免直角拐角处出现介质沉积、流阻陡增的问题，另一方面锥形结构的力学性能更优，在承受管路内压时，应力会沿锥面均匀分散，不会在转角处形成明显的应力集中点，提升接头整体的承压能力。两个法兰盘的密封面均采用了突面结构，适配常用的非金属平垫片、缠绕式垫片，可满足常规水、压缩空气、低压油品等介质的密封要求，法兰盘厚度经过受力校核，在额定压力下不会出现法兰翘曲变形；侧向接口与主体锥段的衔接处做了圆角过渡，既避免建模时出现零厚度几何错误，也能消除加工过程中应力集中导致的裂纹风险，同时减少流体在该位置的涡流产生。

　　实际选型应用时，需要核对两个法兰接口的通径、螺栓孔分布圆直径、螺栓孔数量与孔径，确保与对接管路的法兰参数完全匹配，同时要根据管路内的介质类型、工作压力、工作温度选择适配的密封垫片与螺栓材质，比如输送腐蚀性介质时需要对接头本体做防腐处理或选用耐腐蚀材质，高温工况下要选用耐温等级匹配的垫片与紧固件。这类接头常应用在小型液压站的油路分流、实验室通风管路的支路引出、水处理设备的管路节点连接、小型气动系统的回路布设场景中，相比采用标准三通加两个变径接头加两片法兰的组合方案，集成式的结构安装更便捷，整体占用的安装空间更小，密封点位更少，后期维护时的拆装工作量也更低。

　　建模过程中，法兰盘上的螺栓孔采用圆周阵列方式生成，保证孔位的位置度符合法兰标准要求，主体流道部分需要保证内壁的光滑过渡，避免出现台阶、凸起等影响流体流动的结构，所有棱角位置除了密封面需要保持锐边保证密封效果外，其余非配合边均做了小尺寸倒角处理，避免安装搬运过程中锐边划伤操作人员，同时也能减少零件磕碰导致的边缘变形。安装时还要注意，侧向接口的朝向需要根据现场管路走向调整，由于底部法兰为圆形法兰，可在安装时旋转接头整体来调整侧向接口的角度，调整到位后再拧紧所有螺栓，这一特性也让该接头在管路布设时具备更高的布局灵活性，可适配不同走向的支路安装需求，无需额外定制角度特殊的非标接头。
