双旋转吊环式蝶形吊耳连接紧固件

在轻小型起重吊装、工装夹具快锁、户外便携设备挂装这类需要频繁拆装吊点的场景里，传统一体式吊环螺母往往存在受力角度受限的问题——当吊索拉力方向与螺母轴线存在偏角时，吊环根部会承受额外的弯曲应力，长期交变载荷下容易出现应力集中开裂的风险，而这款双旋转吊环结构的紧固件，正是针对这类工况痛点做的结构优化。从实际使用场景来看，这类零件常被用在实验室小型测试台架的吊装挂点、影视器材快装吊具、户外便携通讯设备的挂载点，还有小型自动化设备的检修吊耳位置，这些场景的共同特点是吊点受力方向不固定，且不需要承受大吨位载荷，但对拆装便捷性、多方向受力适应性有较高要求。

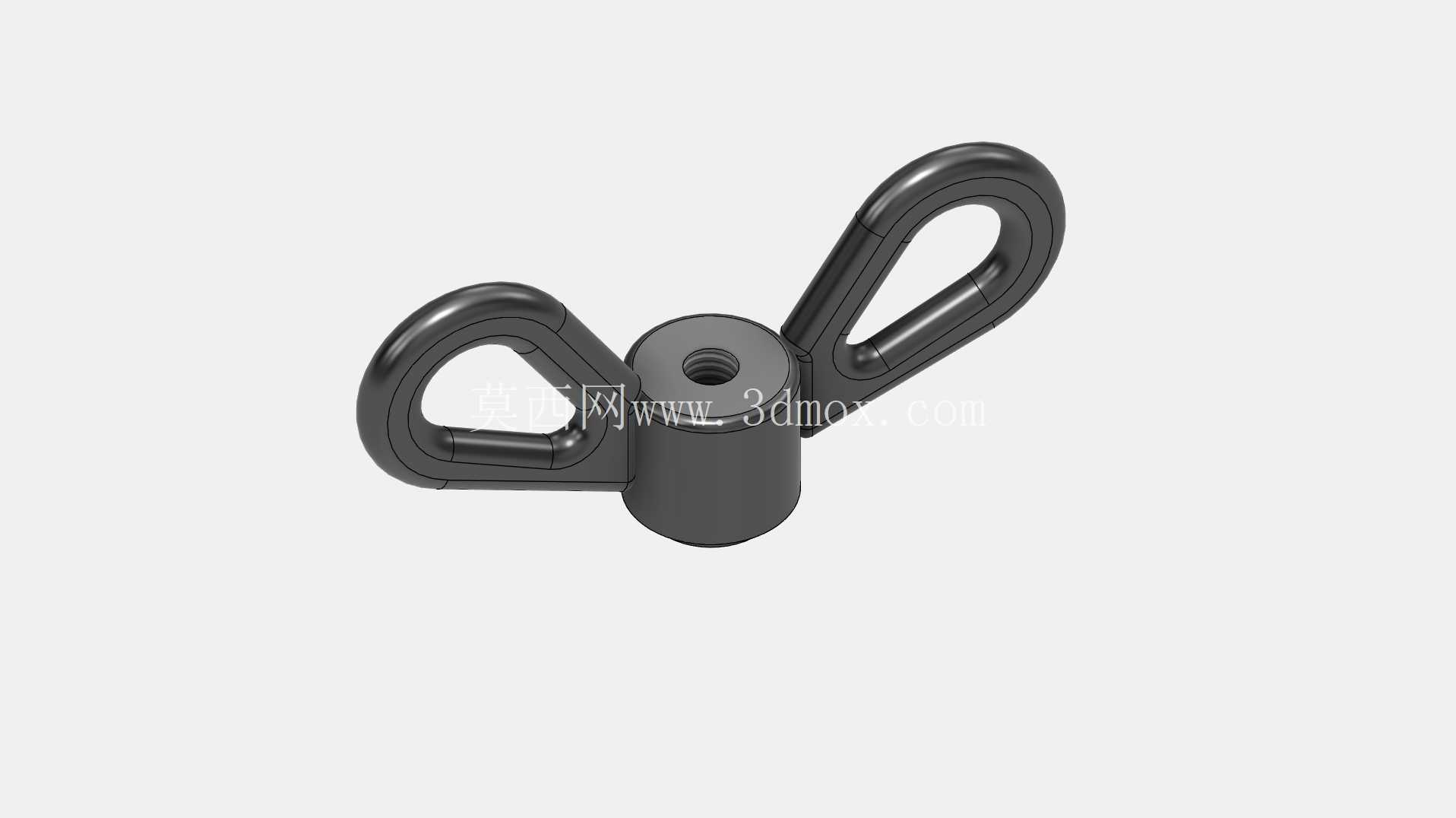

从功能特性上看，这款零件的核心设计点在于两侧的吊环可独立绕中部基体做周向旋转，两个吊环既可以同向对齐形成单吊点穿入吊索，也可以张开一定角度分别穿入两根吊索形成双点吊挂，适配不同的吊挂平衡需求。中部的基体为圆柱形结构，中心加工有内螺纹孔，用于和配套的外螺纹螺柱配合完成锁紧固定，螺纹孔的轴线与基体圆柱轴线重合，保证螺纹连接的同轴度，避免安装时出现偏载。两侧吊环采用闭环式耳状结构，环孔的截面做了圆弧过渡处理，没有尖锐棱角，既可以避免吊索被棱角割伤，也能减少吊索在环内滑动时的磨损，吊环与基体的连接位置做了内嵌式的转轴结构，转轴与基体之间为间隙配合，保证吊环旋转时无卡滞，同时转轴两端做了铆压封边处理，防止吊环在使用过程中从基体上脱出，提升结构的可靠性。

从设计思路层面拆解，这款零件在建模时优先保证了受力路径的合理性：螺纹孔承受的轴向拉力会通过基体均匀传递到两侧的转轴位置，再由转轴分散到两个吊环上，避免局部应力集中。基体的外圆柱面做了等直径设计，没有多余的凸台结构，既可以减少加工时的切削量，也能在安装时适配不同的沉孔安装位，当需要将吊点内嵌到设备面板上时，圆柱基体可以直接嵌入对应尺寸的安装孔内，仅露出两侧吊环，减少外凸结构占用的空间。吊环的外形采用了符合人体工学的弧形轮廓，当需要手动拧紧螺母时，两个吊环可以作为蝶形扳手的受力臂，不需要额外借助工具就能完成手动锁紧，这一设计兼顾了吊装功能与手动快装的需求，在没有工具的现场作业场景下实用性很强。

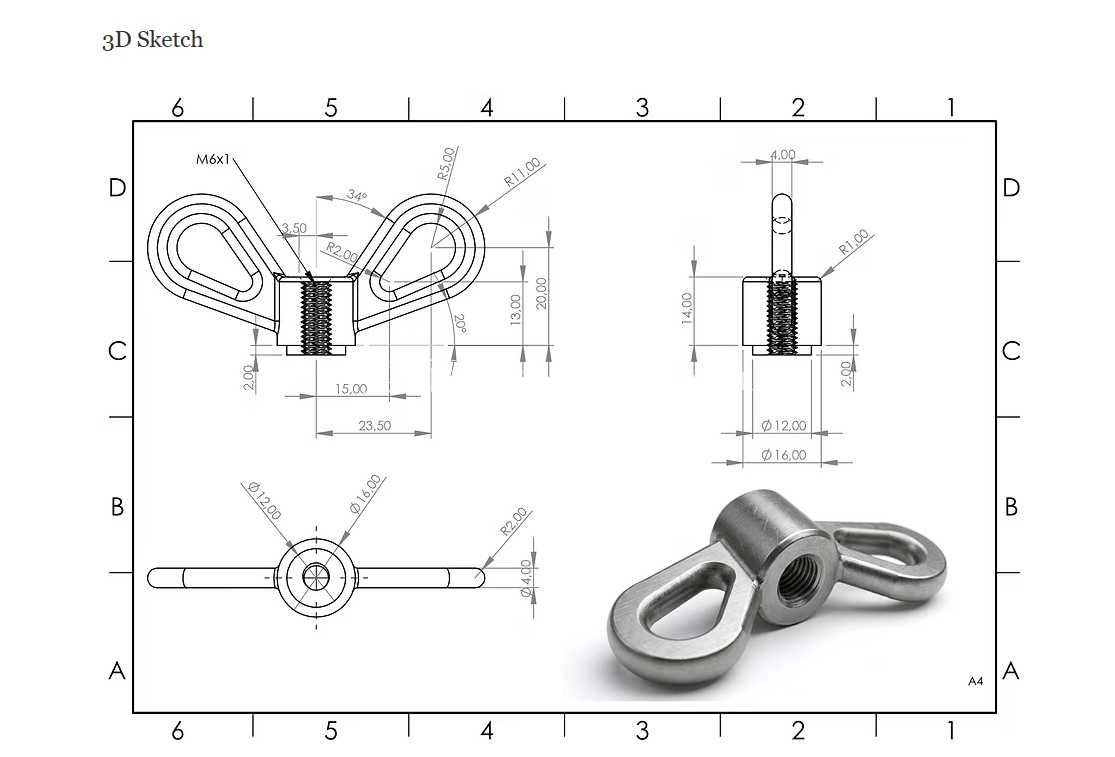

关于外形尺寸与安装边界，这款零件的安装核心是中部的内螺纹规格，选型时需要先确认配套螺柱的螺纹公称直径与螺距，保证螺纹配合的精度，基体的圆柱直径决定了安装沉孔的最小开孔尺寸，沉孔深度需要大于基体的圆柱高度，保证安装后基体端面与安装面齐平或者略低于安装面，避免吊环旋转时与安装面发生摩擦干涉。两侧吊环旋转到完全张开的状态时，总宽度为零件的最大外廓尺寸，在布局安装位置时需要预留足够的旋转空间，保证吊环可以在0到180度范围内自由转动，不会被周边的结构件挡住。吊环的内孔尺寸决定了可穿入的吊索最大直径，选型时需要确认所用吊索、卸扣的连接端尺寸，保证连接部件可以顺利穿入环孔，同时留有一定的活动间隙，避免吊索在受力时被环孔卡滞。

从实际装配的角度考虑，这款零件在安装时需要注意螺纹的旋合长度，内螺纹与外螺柱的旋合长度不能小于螺纹公称直径的1.5倍，保证螺纹连接有足够的抗拉强度，避免受力时出现螺纹滑牙的问题。当用于双点吊挂场景时，需要保证两个吊环的受力均匀，尽量让两根吊索与螺纹轴线的夹角保持一致，避免单侧吊环受力过大。由于吊环与基体之间为活动旋转结构，在长期使用过程中需要定期检查转轴位置的磨损情况，如果出现转轴松动、吊环旋转卡滞或者表面出现裂纹的情况，需要及时更换零件，避免吊装过程中出现失效风险。和传统的固定式吊环螺母相比，这种双旋转结构不需要在安装时调整螺母的周向位置来对齐吊点，吊环可以自由旋转适配吊索的方向，安装时只需要将螺母拧紧到规定力矩即可，大幅降低了现场安装的调整难度，尤其是在安装空间狭窄、无法大范围转动螺母的场景下，这种结构的优势会更加明显。
