适配Pulsar150摩托车通风盘式制动结构

　　日常通勤类小排量跨骑摩托车的前制动系统，大多采用单盘浮动卡钳的配置，这类制动盘的设计直接决定了日常骑行、轻度非铺装路面行驶时的制动稳定性与热衰减表现，本次呈现的通风盘式制动结构，尺寸边界与Bajaj Pulsar 150车型的原厂前制动盘匹配度较高，可作为同平台车型改装替换、制动系统逆向开发的三维结构参考。从实际装车场景来看，这类制动盘安装于前轮轮毂与卡钳支架之间，工作时随车轮同步转动，卡钳夹紧盘体两侧的摩擦片产生制动力矩，迫使车轮减速，通风结构的设计核心是为了应对连续制动场景下的热量堆积——尤其是城市通勤中频繁启停、山路长下坡持续制动时，盘体上的贯通通风孔可以引导行驶气流穿过盘体，快速带走摩擦产生的热量，避免盘体温度过高导致摩擦系数下降、制动脚感变软的热衰减问题。

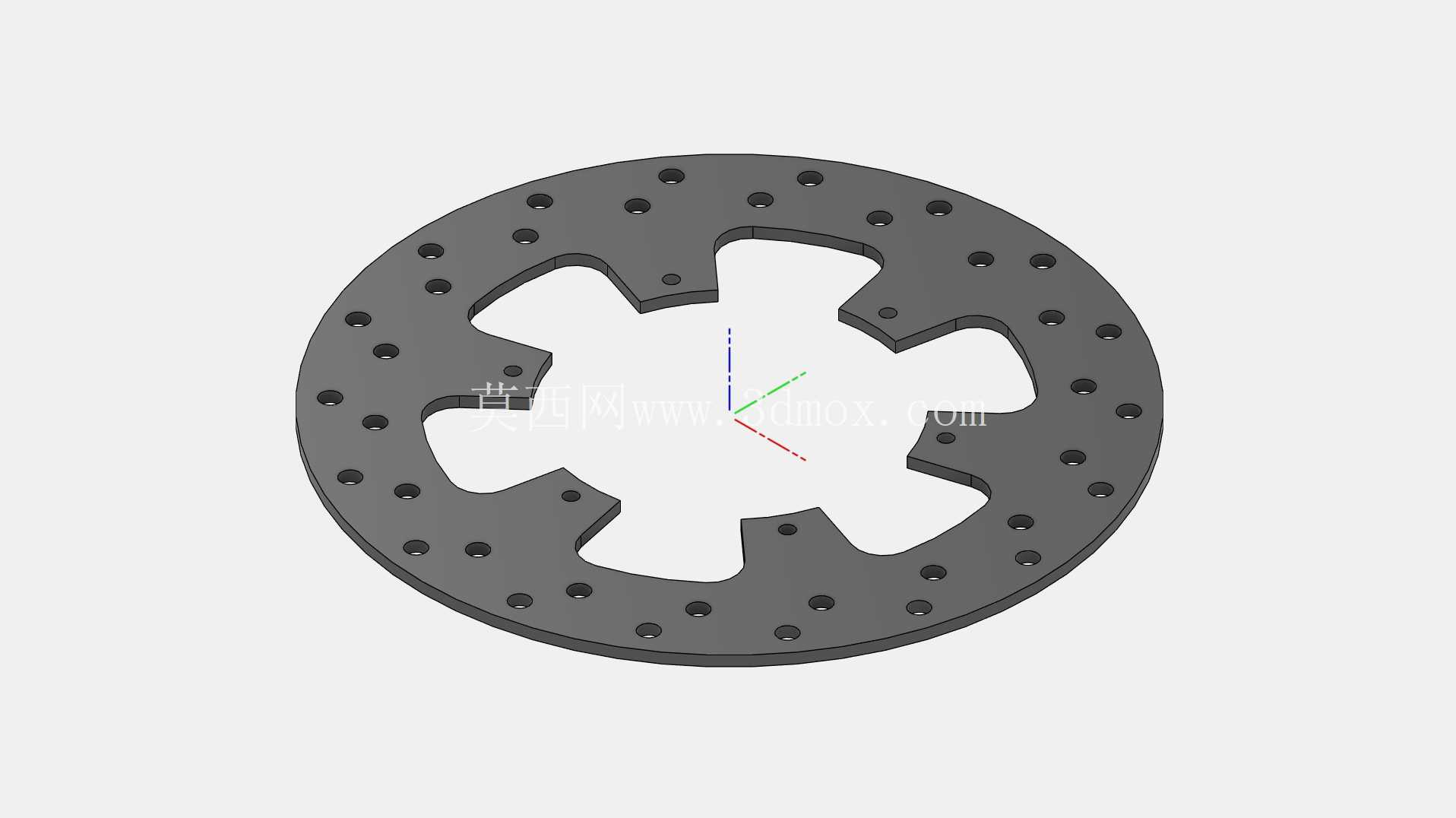

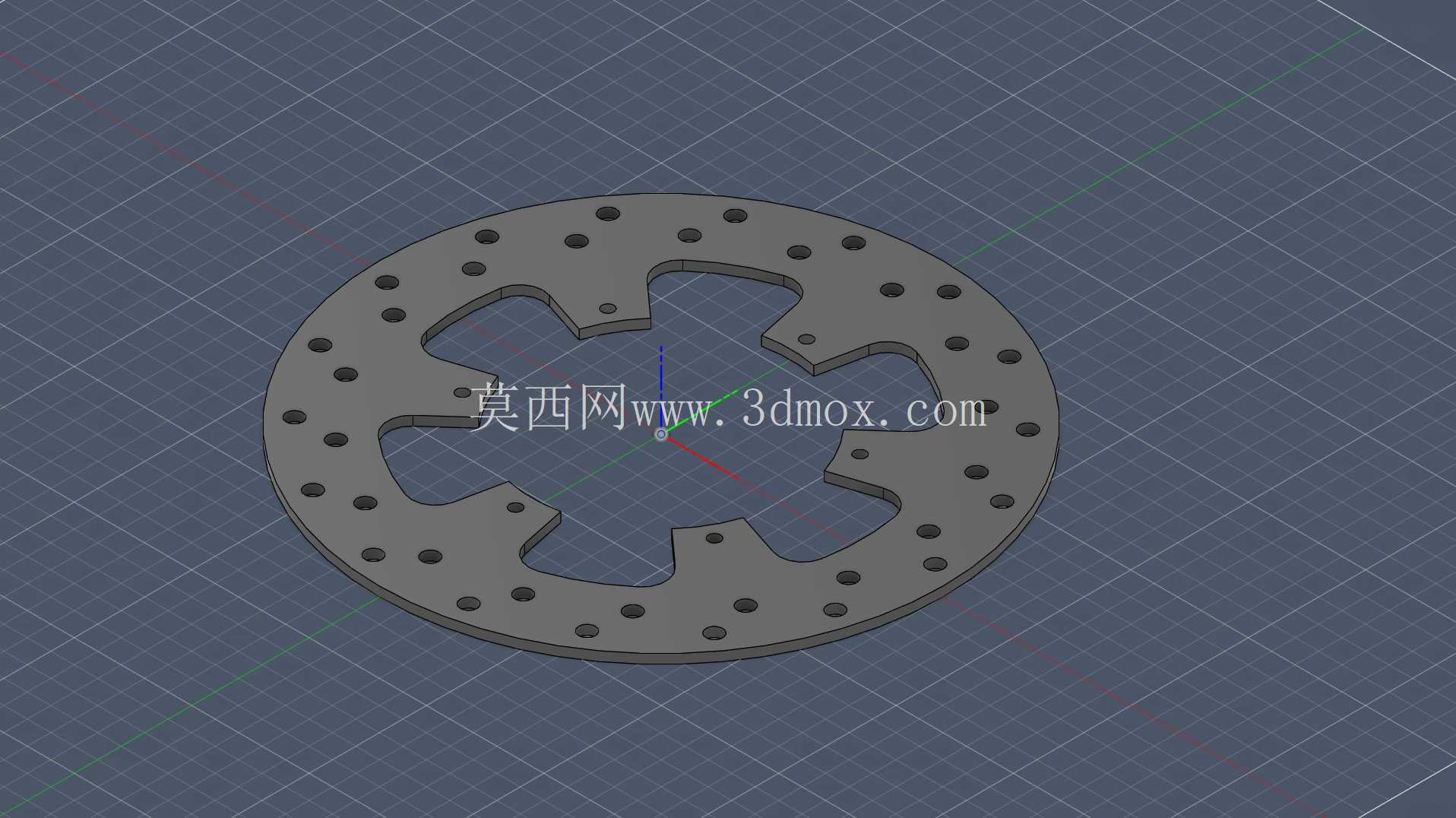

　　从结构设计逻辑来看，该盘体采用环形摩擦外圈+花键式内安装座的一体化结构，外圈摩擦区域均匀分布多组圆形通风散热孔，孔位排布避开了摩擦片的主要接触轨迹，既保证了散热效率，也不会过度削弱摩擦面的有效接触面积；内圈的花键式安装缺口与轮毂上的安装凸台完全契合，这种非对称的花键定位结构可以避免安装错位，同时传递制动时的巨大扭矩，相比传统的多螺栓孔定位结构，花键式安装的同轴度精度更高，制动时的盘体跳动量更小，能有效减少刹车时的方向盘抖动、摩擦片偏磨问题。

　　盘体外缘的厚度均匀性、安装面的平面度是这类零件的核心尺寸公差要求，建模时需要严格控制摩擦面的平面度公差在0.05mm以内，安装定位面与摩擦面的平行度公差不超过0.03mm，否则装车后会出现制动拖滞、摩擦片异常磨损的问题。安装边界方面，该盘体的中心安装花键尺寸、安装孔位的节圆直径完全匹配Pulsar150的前轮轮毂参数，外圈摩擦面的外径尺寸适配原厂单活塞浮动卡钳的摩擦片接触范围，不需要额外修改卡钳支架或者轮毂结构就可以实现直接替换，对于同平台的衍生车型，也可以通过调整盘体外径、安装孔位的参数快速适配不同排量、不同卡钳配置的车型。

　　从实际使用的工况适配性来看，这类通风盘的结构设计兼顾了日常通勤的耐用性与轻度激烈驾驶的散热需求，盘体上的散热孔除了通风散热之外，还可以在雨天行驶时快速排走摩擦面之间的水膜，减少雨天制动的距离滞后，同时孔位的边缘可以在制动时轻微刮除摩擦片表面的磨屑，保持摩擦面的接触粗糙度，避免长期使用后摩擦片表面釉化导致制动力下降。建模过程中需要注意盘体的厚度过渡设计，内圈安装座的厚度大于外圈摩擦面的厚度，两者之间采用平滑的圆弧过渡，避免应力集中导致盘体在剧烈制动时出现开裂，同时所有的孔位边缘都做了微小的倒角处理，去除加工毛刺，避免装车后摩擦片出现异常刮擦。对于结构设计从业者来说，这类制动盘的建模重点在于安装定位特征的参数准确性，以及散热孔位的排布合理性——孔位数量过多会削弱盘体的结构强度，在剧烈制动时容易出现盘体变形甚至碎裂的风险，孔位数量过少则达不到理想的散热效果，需要在结构强度与散热效率之间找到平衡，同时孔位的排布要做动平衡校核，避免盘体高速转动时出现不平衡量导致的前轮抖动。
