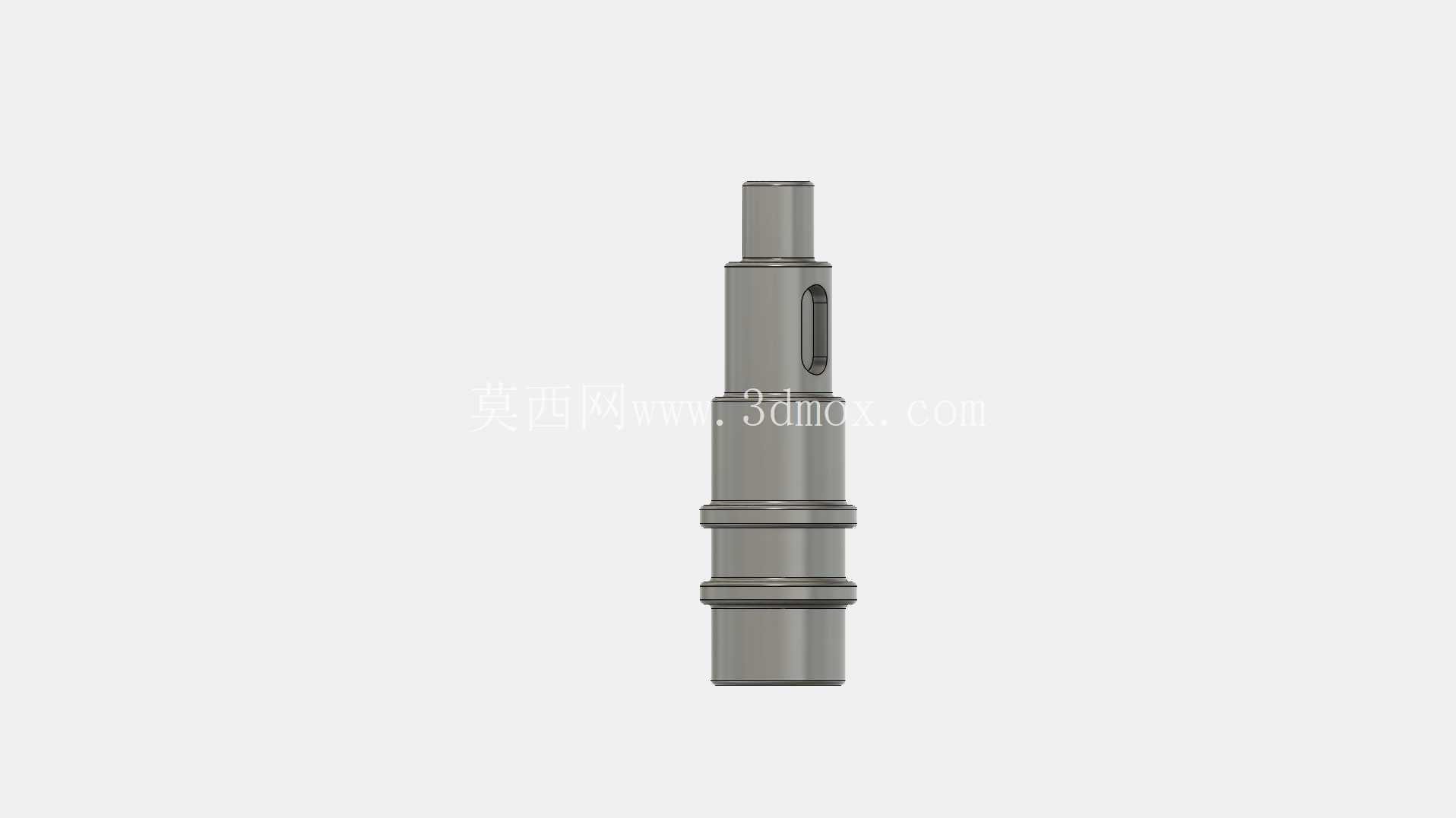

带键槽阶梯式传动连接轴结构设计

　　这类带槽阶梯轴是传动系统里极为常见的核心连接件，日常在中小型输送设备、轻工机械的动力传递单元、小型机床的进给机构、自动化生产线的动力接驳工位都能见到它的身影，核心作用是实现动力输入端与负载端的扭矩传递，同时通过轴肩结构完成配套轴承、传动轮、联轴器的轴向定位，避免运转过程中零件发生轴向窜动影响传动精度。从结构设计逻辑来看，整根轴采用多段阶梯式布局，不同轴段的直径差并非随意设定，每一处轴肩都对应一个安装定位面：最细的端头段一般用来安装联轴器或者输入带轮，相邻的稍大直径段是轴承安装位，轴肩高度刚好匹配标准深沟球轴承的内圈定位尺寸，既不会因为轴肩过高影响轴承拆卸，也不会因为轴肩过低导致轴承内圈压合不到位出现跑圈问题。

　　轴身开设的键槽是扭矩传递的核心结构，键槽的宽度、深度都严格对应平键的国标尺寸，槽的位置避开了轴段的应力集中区域，距离轴肩的退刀距离满足装配时平键的推入空间要求，不会出现键装到位后传动件无法推到定位轴肩的问题。从安装边界来看，整根轴的总长度适配常规小型传动箱的腔体尺寸，各轴段的同轴度公差控制在0.02mm以内，保证高速运转时不会出现过大的径向跳动，两端的中心孔是加工时的工艺基准，也是后期维修时打表找正的基准面，轴的表面粗糙度根据安装部件的不同做了区分：轴承安装位、传动件配合位的粗糙度达到Ra1.6，满足过盈或者过渡配合的贴合要求，非配合面的粗糙度控制在Ra6.3即可，减少不必要的加工成本。

　　实际选型应用时，需要注意轴的各段直径要和配套的轴承内孔、传动轮轮毂孔、联轴器孔径匹配，键槽的位置要对应传动件的键槽方位，装配前要检查轴肩处的过渡圆角，避免圆角过小导致应力集中引发断轴风险，同时轴上的退刀槽、倒角尺寸都要符合装配要求，端头的倒角方便零件顺利套入，不会刮伤配合面的镀层或者加工面。这类轴的材质一般选用45号钢调质处理，兼顾强度和韧性，能够承受常规工况下的交变扭矩载荷，对于有更高耐磨要求的轴承位，可以做高频淬火处理提升表面硬度，延长轴的使用寿命。

　　在传动系统装配过程中，这类轴的安装顺序一般是先将平键压入轴的键槽内，再依次将轴承、传动轮从对应轴端推入到定位轴肩处，最后通过轴端挡圈或者圆螺母完成轴向锁紧，整个装配过程不需要复杂的专用工具，维护时拆卸也比较方便，是中小型机械传动结构里性价比极高的传动连接件。
