汽车制动系统串联主缸结构设计

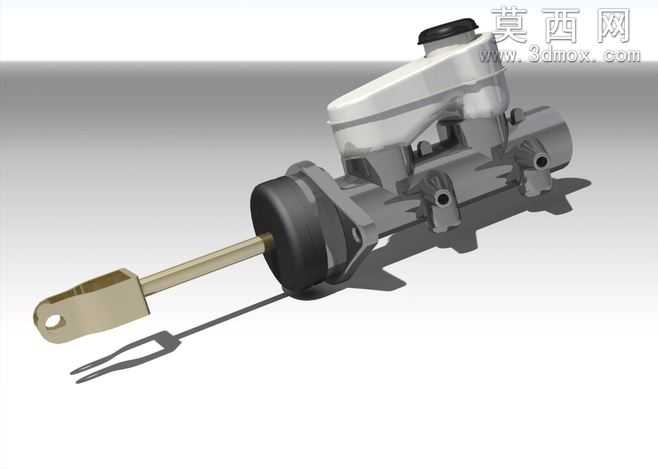

本模型为汽车制动系统核心部件串联主缸的三维数字化设计成果，建模过程依托专业三维设计软件完成全参数化构建，完整还原了串联主缸的全部结构细节。建模阶段首先梳理串联主缸的功能逻辑与装配关系，从主缸缸体的基础特征入手，依次完成储液腔、活塞腔、油路接口、安装定位结构的特征搭建，针对缸体上的阶梯孔、密封槽、安装凸台等细节特征，采用拉伸、旋转、切除、倒角等基础建模命令结合参数化约束完成，确保各尺寸符合制动部件的工程设计规范。针对主缸的核心运动组件，即串联布置的两级活塞、复位弹簧、推杆、密封皮碗、防尘罩等零件，采用独立零件建模后虚拟装配的方式完成，精准还原了活塞与缸体的配合间隙、弹簧的预压缩行程、推杆与活塞的铰接结构，同时对储液罐的卡扣结构、液位标识、加注口密封结构也做了精细化还原，保证模型的装配干涉检查完全符合实际生产要求。材质渲染阶段根据部件实际材质属性赋予对应材质效果：缸体部分赋予铸铝哑光金属材质，还原铝合金压铸成型的表面质感；活塞、推杆等运动部件赋予镀铬亮面金属材质，体现精加工金属件的光泽感；密封皮碗、防尘罩等橡胶部件赋予哑光黑色橡胶材质，调整粗糙度参数还原橡胶的磨砂质感；储液罐部分赋予半透明工程塑料材质，添加轻微的折射效果模拟塑料储液壶的视觉特征。结构设计上遵循双回路制动系统的安全设计逻辑，串联布置的两个独立活塞腔可分别对应前后制动回路，当单一回路出现故障时另一回路仍可提供制动能力，模型完整呈现了主缸的油路走向、活塞行程限位结构、补偿孔与回油孔的位置布局，可用于制动系统原理演示、结构教学、零部件选型参考等场景。渲染阶段采用工作室环境光搭配定向补光，突出金属部件的明暗层次与橡胶部件的质感差异，添加柔和的地面阴影提升模型的真实感，整体模型结构完整、细节丰富，可直接用于工程参考、教学演示或产品设计验证。
