步进驱动三轴数控加工机床结构设计

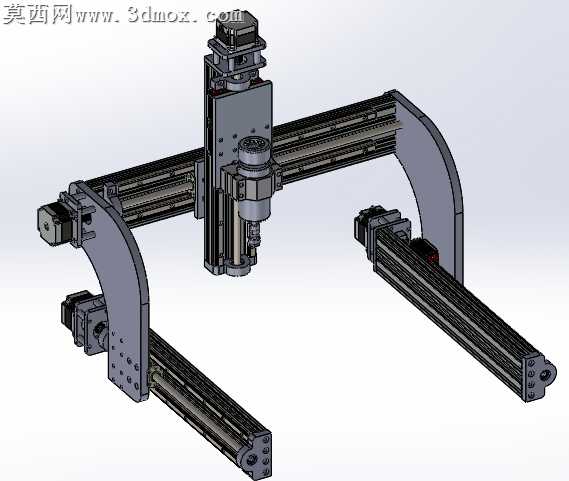

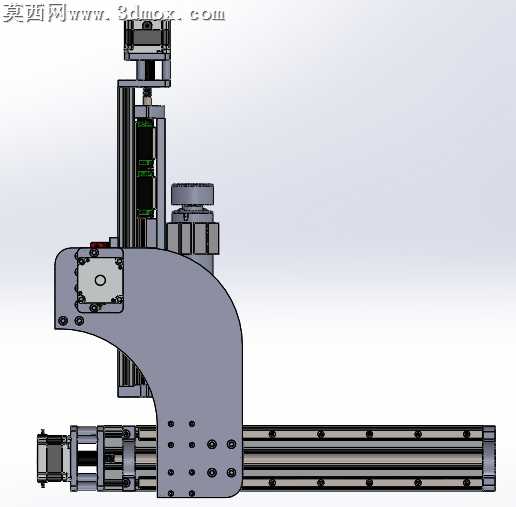

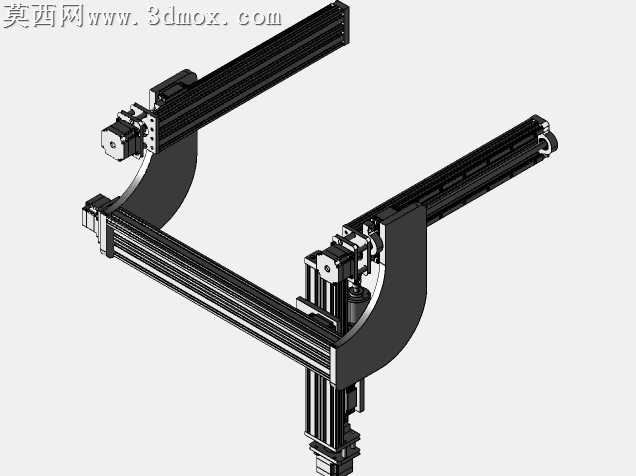

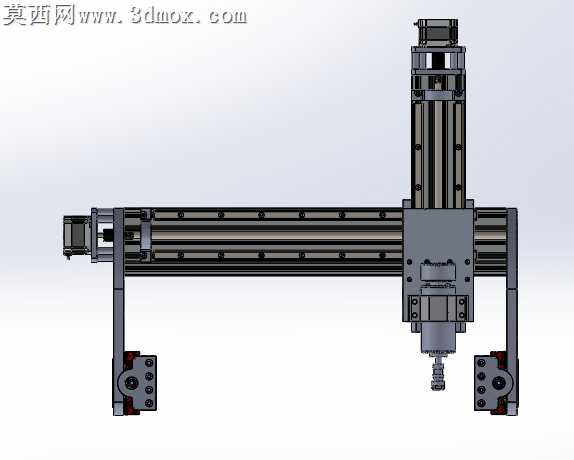

本模型为步进驱动式三轴数控加工机床，整体采用龙门式正交三轴布局结构，在三维建模过程中严格遵循机械设计装配逻辑，以自顶向下的设计思路完成各部件的参数化建模，确保各运动轴的行程匹配、装配无干涉。建模阶段首先搭建整体运动框架，X轴采用长行程直线导轨搭配滚珠丝杠的传动组合，导轨滑块与运动横梁刚性连接，保证横向运动的直线度与承载能力；Y轴垂直搭载于X轴横梁之上，同样采用导轨丝杠传动结构，实现纵向进给运动；Z轴竖直布置于Y轴滑台之上，集成主轴安装座，完成垂向的进刀与退刀动作。各轴的传动端均配置NEMA23规格步进电机安装位，电机通过联轴器与丝杠直连，建模时还原了电机安装法兰、联轴器、轴承支撑座的细节结构，同时对两端的行程限位安装块、拖链安装支架、传感器固定位都做了精准的结构还原，确保模型可直接用于结构验证与方案评审。材质渲染阶段，对直线导轨、丝杠等传动部件赋予金属镀铬材质，体现金属件的光洁质感与加工精度；对型材横梁、滑台等结构件赋予哑光铸铁材质，还原机床结构件的厚重稳定特性；对步进电机、限位组件赋予对应工业器件的标准材质，区分不同功能部件的视觉特征，整体渲染效果清晰展现各部件的装配关系与结构层次。设计过程中重点考量了三轴的运动同轴度、传动刚性与加工行程匹配，320*420mm的有效加工面积适配小型零件的数控加工需求，各轴的导轨选型、丝杠导程匹配均围绕步进电机的输出特性做了适配，保证低速进给的平稳性与定位精度，模型完整还原了从传动组件到安装附件的全部结构，可用于数控设备方案展示、结构教学、非标设备改型参考等场景，各部件的建模尺寸符合行业通用标准，装配关系完全符合实际机械装配逻辑，不存在结构冲突与原理性错误。
