自制低成本木质数控雕刻机结构设计

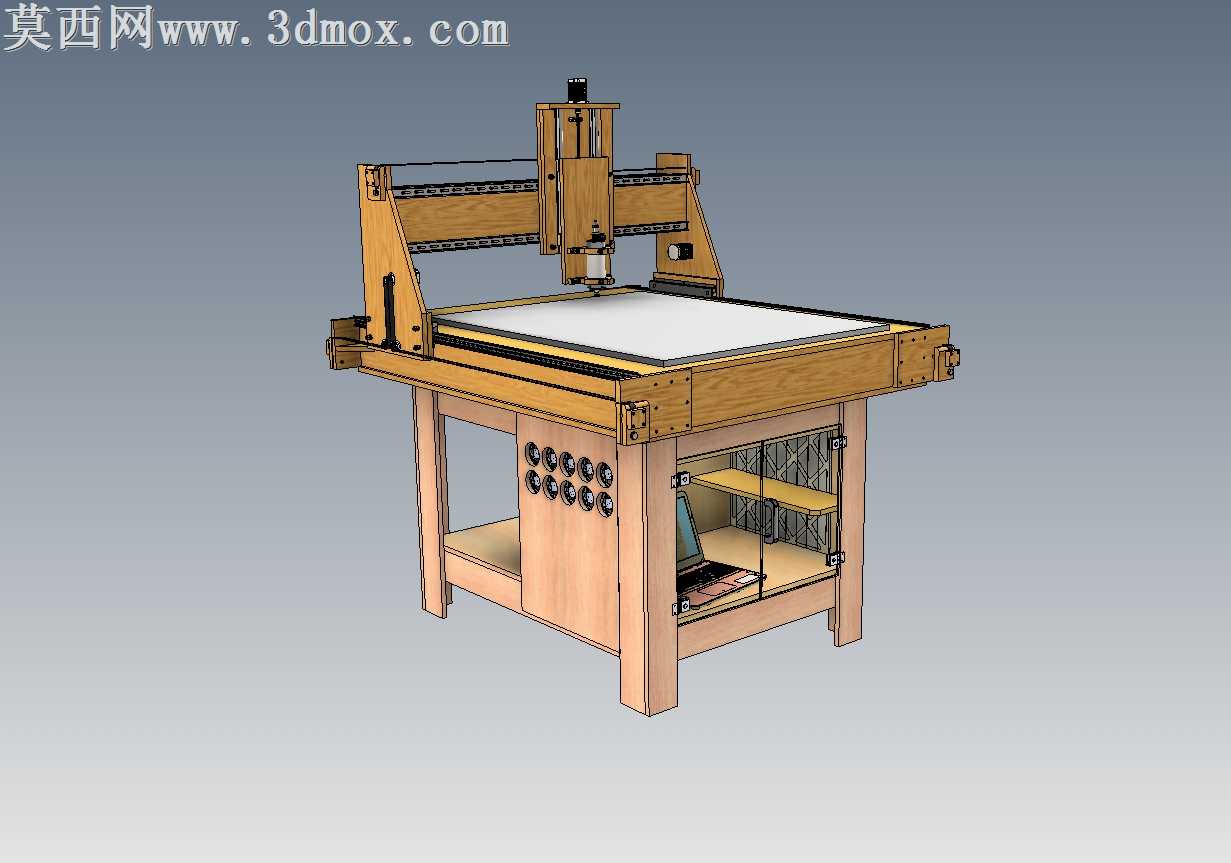

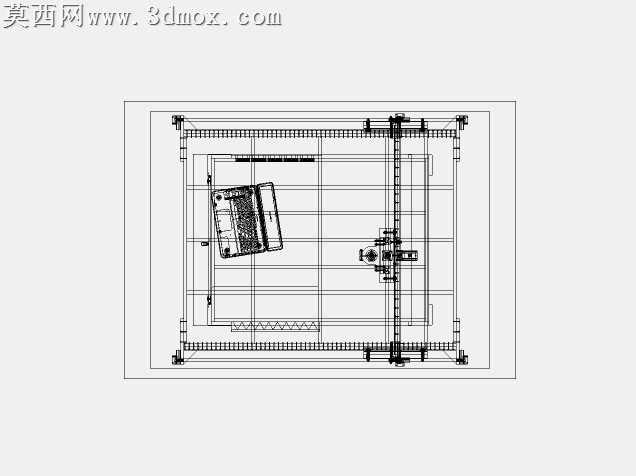

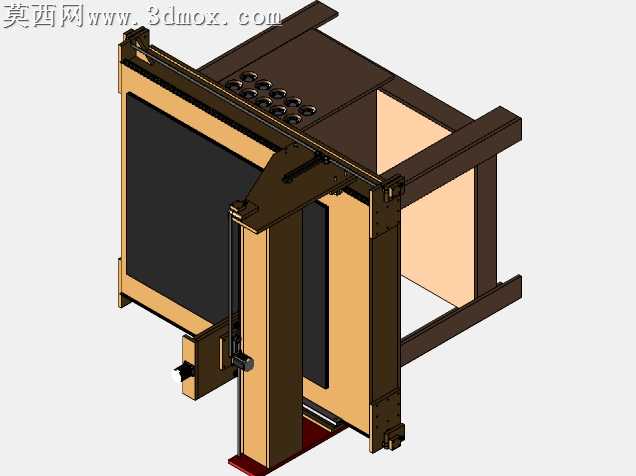

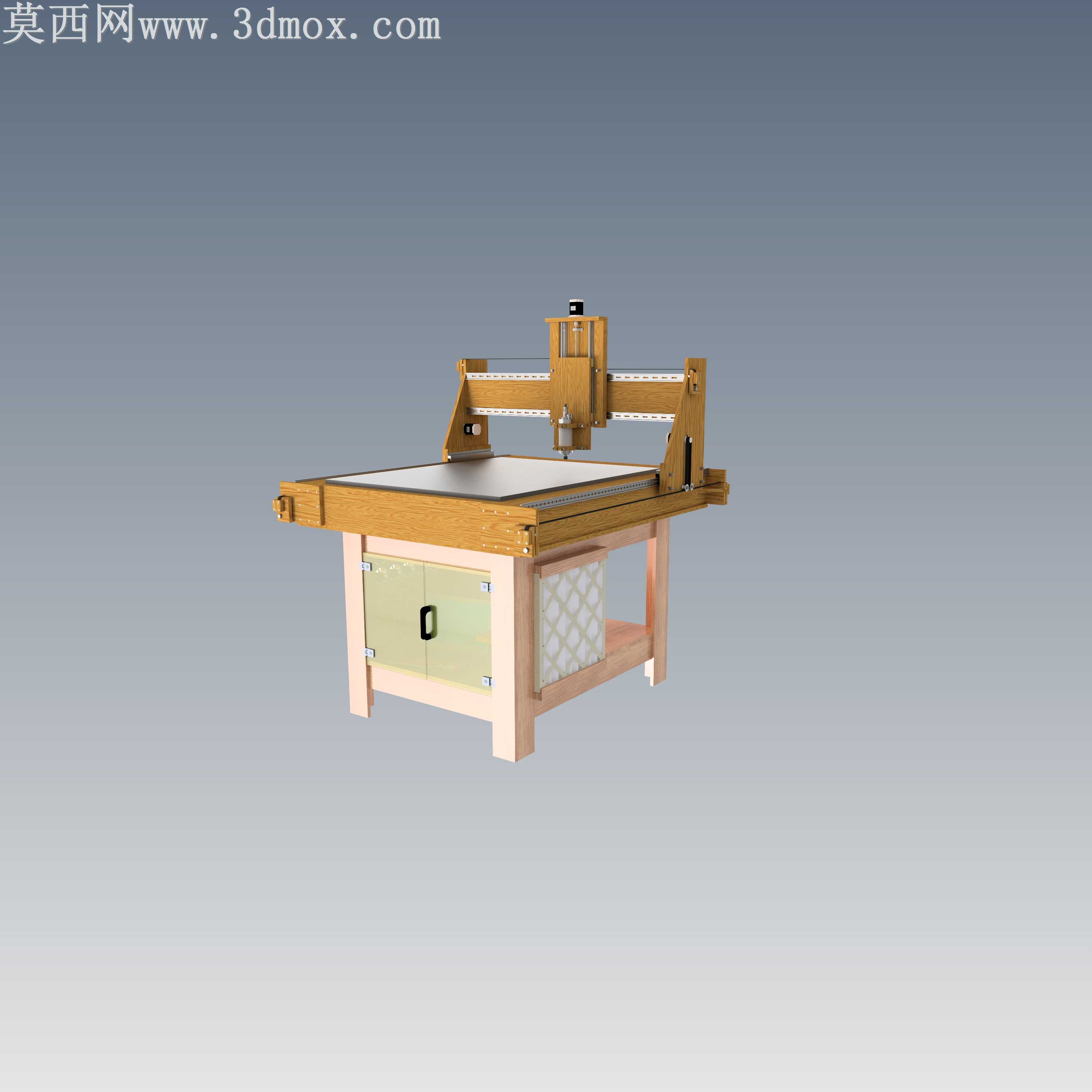

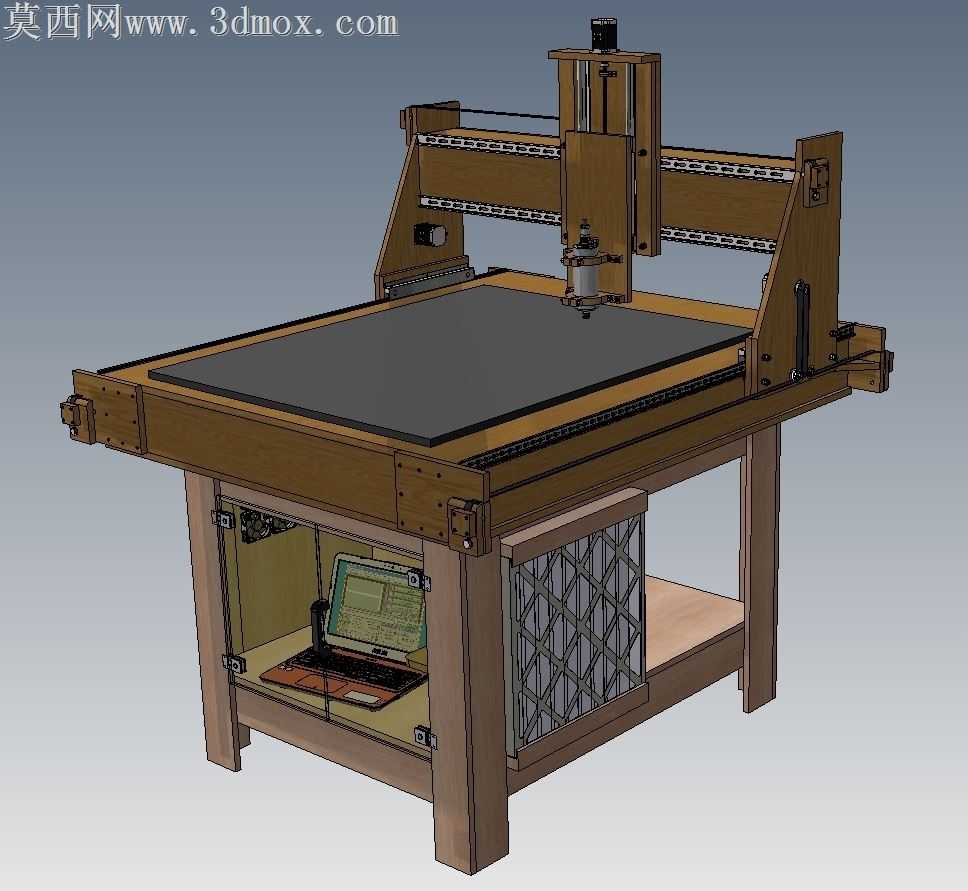

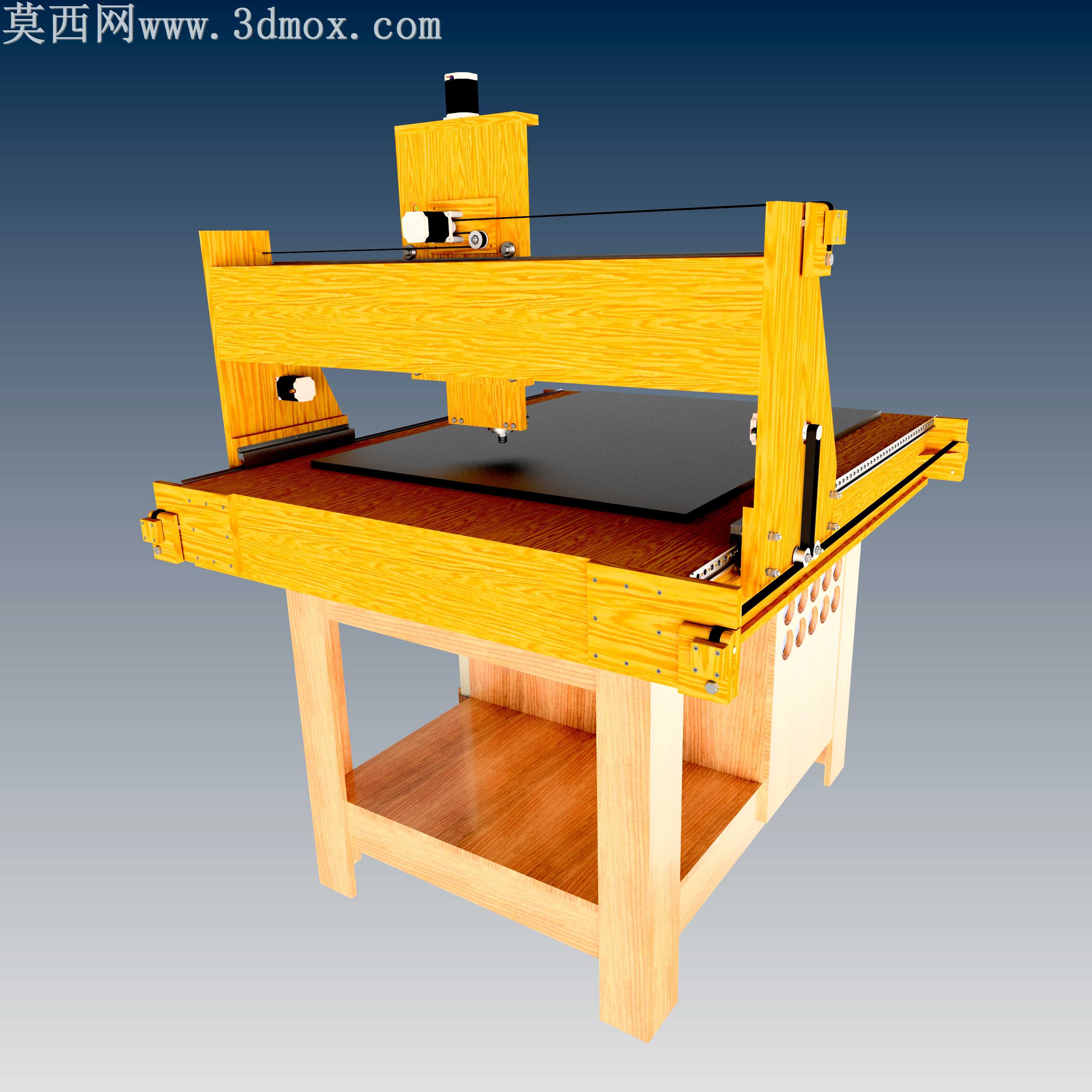

该三维模型为DIY改造款木质数控雕刻机，整体建模过程围绕低成本易加工的核心设计思路展开，主体机架选用实木板材作为核心结构材料，在三维建模阶段对各木质构件的拼接榫卯、螺栓固定点位做了精准的参数化定义，既保证普通木工工具即可完成构件加工，又通过合理的加强筋布局、横梁截面优化抵消木质材料刚性不足的缺陷，避免设备运行过程中出现结构震颤影响加工精度。模型完整还原了设备的龙门移动结构，X轴传动组件沿工作台两侧的木质横梁布置，Y轴传动组件搭载于龙门横梁之上实现横向进给，Z轴主轴滑台采用垂直导向结构，建模时对各轴的导轨安装基准、同步带轮的装配位、步进电机的固定座都做了贴合实际装配的细节设计，其中适配HTD 3M正时皮带的24齿带轮、15mm带宽的传动参数都在模型结构中做了对应呈现，保证传动结构的参数匹配性。设备下部的柜体结构同样做了完整建模，侧面预留的多组控制按钮安装位、内部分层的置物空间可容纳笔记本电脑、驱动控制器等电控组件，柜门采用玻璃嵌板搭配铰链的结构，建模时还原了铰链的装配点位与玻璃嵌板的卡槽结构，兼顾设备运行时的电控观察需求与日常防尘效果。模型还对配套选用的80mm散热风扇、GDZ-65-800A水冷主轴的安装位做了适配设计，水冷管路的走线空间、主轴夹头的固定结构都做了细节刻画，渲染阶段为木质构件赋予了真实的木纹材质，金属传动件、电控元件分别赋予对应的金属、塑料材质，通过光影渲染清晰呈现各部件的装配关系与整体设备的结构形态，完整展现了低成本自制数控设备从机架搭建到功能组件集成的全结构设计逻辑，为同类型DIY数控设备的制作提供了可参考的完整三维结构方案。
