NX环境下通讯设备壳体与加强肋结构设计

　　在手持通讯终端的结构开发环节，壳体与内部加强肋的组合设计，是平衡设备防护性能、整机重量与内部空间利用率的核心环节，很多刚接触结构设计的工程师容易陷入两个极端：要么为了追求结构强度盲目加厚壳体壁厚，导致整机重量超标、内部元器件安装空间被挤压，要么过度追求轻薄化，省略必要的肋板布置，最终成品做跌落测试时容易出现壳体开裂、内部主板固定柱断裂的问题。这套结构的设计逻辑，首先要从实际使用场景的受力边界出发，手持设备日常使用中最常见的受力来自三个方向：一是日常握持时的侧向挤压力，二是桌面跌落时边角位置的冲击载荷，三是长期使用中按键反复按压带来的局部交变应力。

　　在做壳体基础轮廓设计时，首先要确定壁厚的基准值，对于常用的ABS+PC混合注塑材质，通讯类手持设备的壳体基础壁厚通常控制在1.2mm到1.8mm区间，过薄的壁厚会导致注塑时熔体填充困难，容易出现缺胶、熔接痕强度不足的问题，过厚则会带来注塑周期延长、表面缩痕明显的缺陷。而加强肋的布置，本质是在不显著增加整体壁厚、不额外占用过多内部空间的前提下，针对性提升壳体局部的刚性，肋板的厚度设计有明确的工程经验边界：通常肋板的根部厚度不超过对应位置壳体壁厚的0.6倍，避免注塑时肋板背面出现明显的缩痕，影响壳体的外观质感，肋板的高度则要结合内部元器件的排布间隙来确定，通常肋板顶端和内部元器件表面要预留至少0.3mm的安全间隙，避免组装时肋板顶伤元器件表面的贴片元件或者屏蔽罩。从结构布局来看，这套壳体的边角位置做了斜切过渡处理，这种设计不是单纯为了外观造型，而是从跌落冲击的受力传递角度考虑：直角边角在跌落接触地面时，冲击载荷会集中在边角的极小区域，很容易出现应力集中导致的开裂，斜切过渡面可以让冲击载荷沿着斜面向相邻的两个侧壁分散传递，同时斜切位置的内侧可以布置短肋，把冲击载荷进一步引导到壳体内部的主板固定柱位置，借助主板自身的刚性分担一部分冲击力。肋板的布置不需要满布整个壳体内侧，而是要沿着受力的传递路径排布：在壳体的握持受力区域，肋板沿着握持力的垂直方向布置，提升侧壁的抗挤压变形能力；在接口、按键对应的壳体位置，肋板围绕安装孔位做放射状布置，避免反复插拔接口、按压按键时孔位周围出现开裂；在电池仓的周边位置，肋板沿着电池仓的轮廓做间断布置，既可以提升电池仓的结构刚性，避免电池受挤压出现形变，又可以预留出电池排线的走线路径，避免肋板干涉排线安装。

　　很多工程师在做肋板设计时容易忽略拔模角度的问题，壳体注塑脱模时，肋板位置是最容易出现粘模、拉伤的区域，因此肋板的拔模角度通常要比壳体外壁的拔模角度大0.5度到1度，肋板的顶端要做最小0.2mm的圆角过渡，既可以减少注塑时的应力集中，也能避免组装时锐边划伤操作人员或者内部的柔性排线。在安装边界的设计上，壳体和中框的配合止口高度通常控制在0.8mm到1.2mm，止口的配合间隙预留0.05mm到0.1mm，既可以保证组装时的顺畅度，又能避免配合间隙过大导致的外观缝隙不均问题，肋板的布置要避开止口的配合位置，防止肋板的注塑飞边影响止口的配合精度。另外，在壳体的卡扣安装位置，对应的内侧必须设置加强肋，把卡扣受力时的载荷分散到周围的壳体壁面上，避免反复拆装时卡扣根部出现断裂，卡扣位置的肋板通常做十字形布置，两个方向的肋板分别对应卡扣的插拔受力方向和侧向限位方向，保证卡扣在各个受力方向都有足够的刚性支撑。从力学仿真的角度来看，肋板的间距也有合理范围，对于1.5mm基准壁厚的壳体，相邻肋板的间距控制在壁厚的8到10倍时，既可以保证壳体的整体刚性满足要求，又不会因为肋板过密导致注塑时熔体流动受阻，出现填充不满的问题。

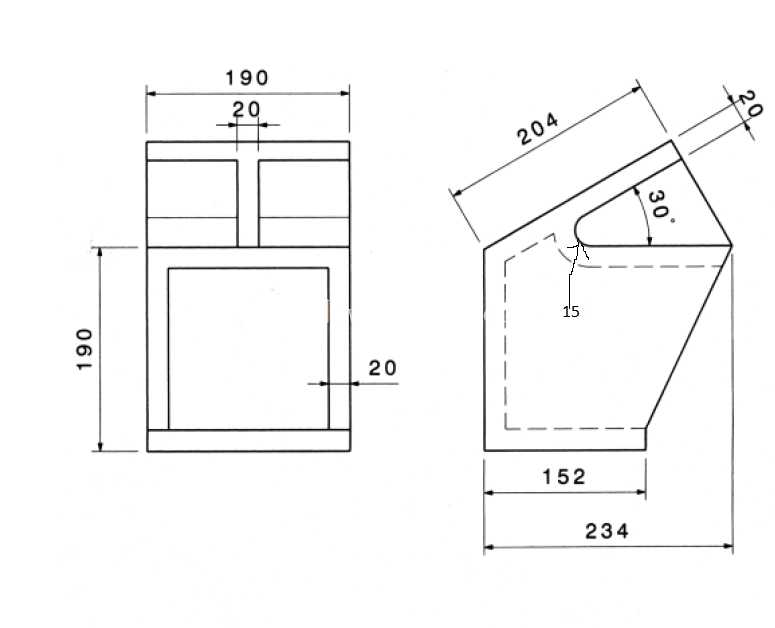

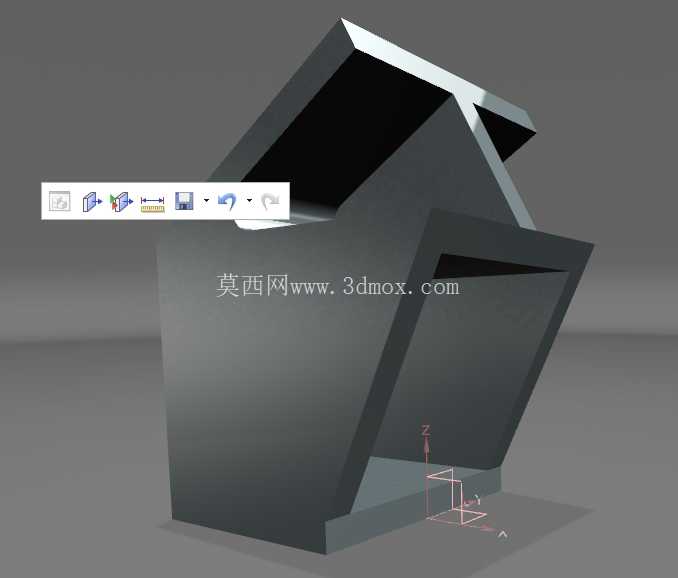

　　在做NX建模的过程中，可以先通过抽壳命令完成基础壳体的轮廓构建，再根据内部元器件的排布位置绘制肋板的草图，拉伸生成肋板特征后，对所有肋板的根部和顶端做统一的圆角处理，最后通过拔模命令调整肋板的脱模角度，整个建模过程要注意特征的参数化关联，后续调整壳体壁厚或者内部元器件位置时，可以直接通过修改参数完成肋板位置的更新，减少重复建模的工作量。实际生产验证环节中，还要结合注塑模的浇口位置调整肋板的走向，让肋板的方向和熔体的流动方向保持一致，避免肋板位置出现熔接痕，影响结构强度，如果肋板位置不可避免出现熔接痕，可以在熔接痕对应的位置增加小的溢料槽，把熔接痕引导到溢料槽位置，后续组装时溢料槽会被内部元器件遮挡，不会影响壳体的外观和结构强度。
