带4mm电缆夹FGG直插圆形连接器

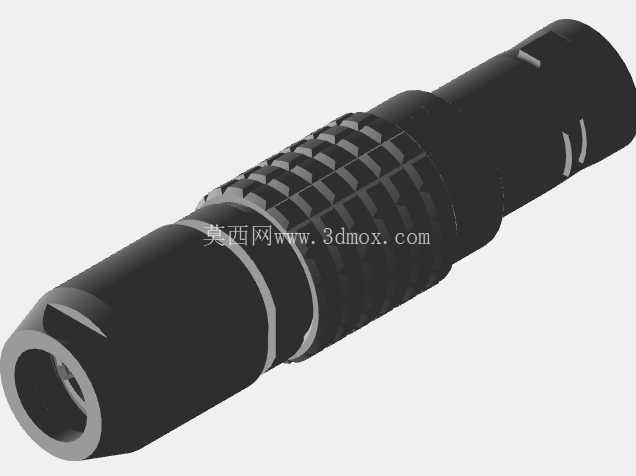

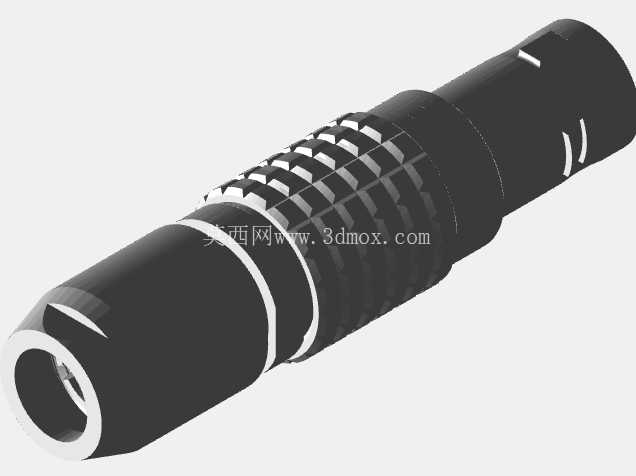

　　这款FGG系列直插式圆形连接器，核心适配4mm线径的信号或小功率传输线缆，在工业检测设备、小型医疗仪器、户外便携测试装置、音视频专业传输设备中应用十分广泛，尤其适合需要频繁插拔、对连接可靠性有较高要求的紧凑安装场景。从结构设计来看，整体采用金属壳体一体化加工思路，外壳选用防锈铝合金材质做表面钝化处理，兼顾轻量化与抗磕碰、抗电磁干扰的能力，中段的滚花纹理完全按照人手插拔施力的角度设计，插拔时无需额外工具，手指捏持即可获得足够摩擦力，即使戴薄款劳保手套操作也不会出现打滑问题。接头内部的插针接触件采用镀金工艺，接触电阻稳定在毫欧级，反复插拔上千次后仍能保持稳定的导通性能，不会因为接触不良出现信号闪断、供电压降过大的问题。

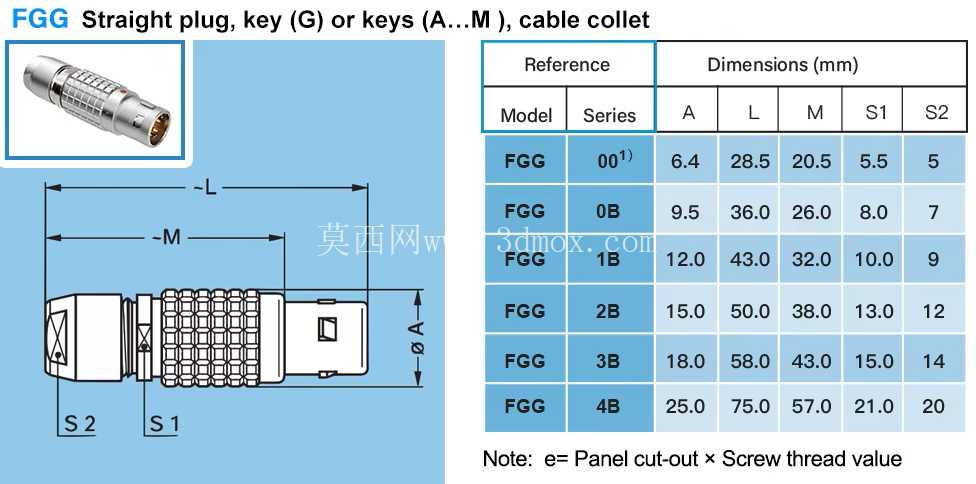

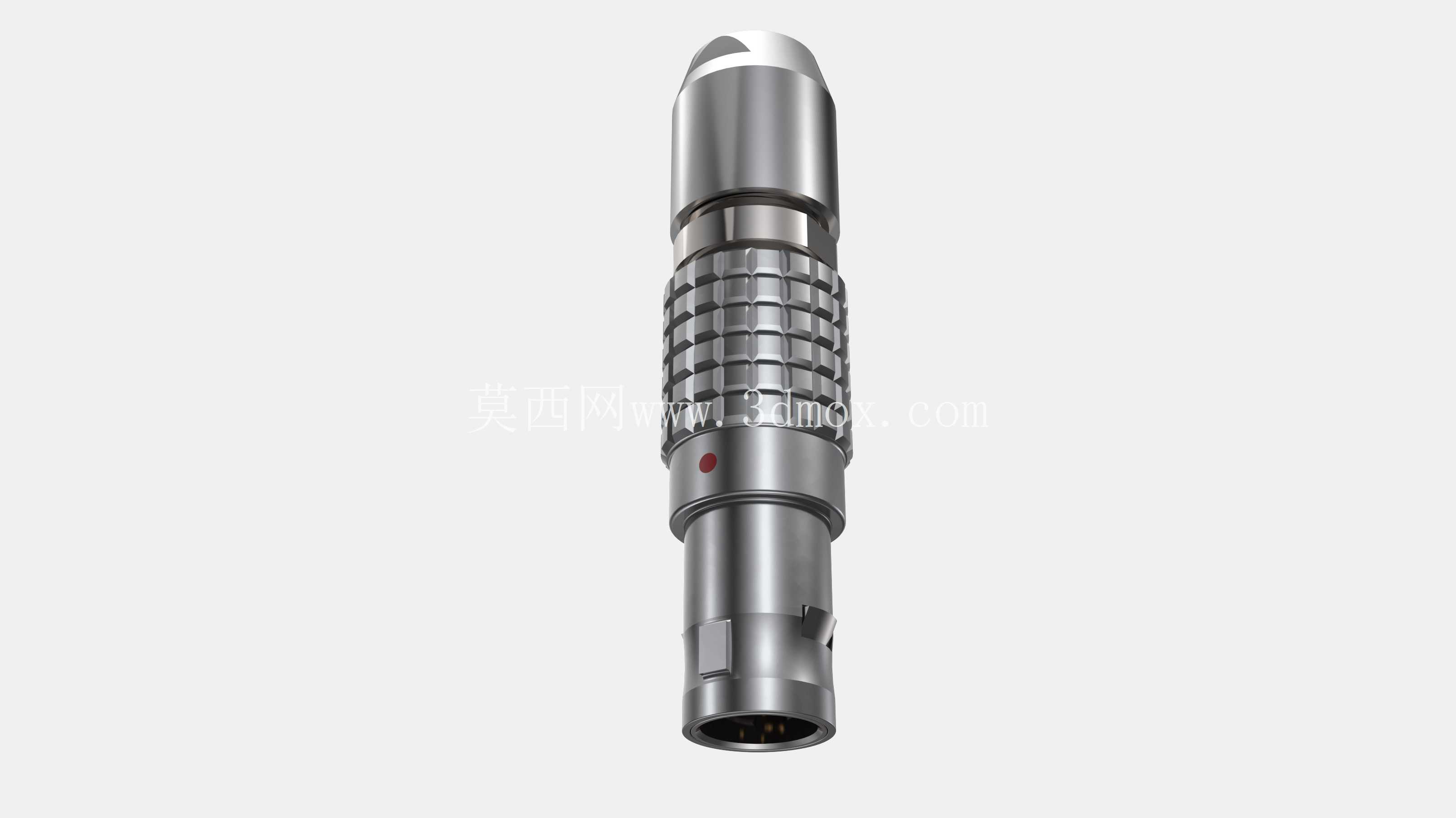

　　靠近插合端的红色定位标记点，是设计时特意增加的防呆结构，对接时只需将红点对准插座上的对应标识，即可一次插合到位，避免盲插时插针错位弯折，大幅降低现场装配的出错概率。尾部的电缆夹结构做了分段式设计，内层是软质橡胶密封圈，穿入4mm线缆后拧紧尾部螺帽，橡胶圈会均匀抱紧线缆外护套，既可以防止线缆受拉拽时内部芯线与插针脱开，也能达到IP67级的防尘防水效果，适配户外、有少量喷淋的工业使用场景。从安装边界来看，接头整体外径控制在10mm以内，插合后的总长度不到40mm，在设备内部走线空间局促的位置也能顺利布置，不会和周边的结构件、电路板产生干涉。

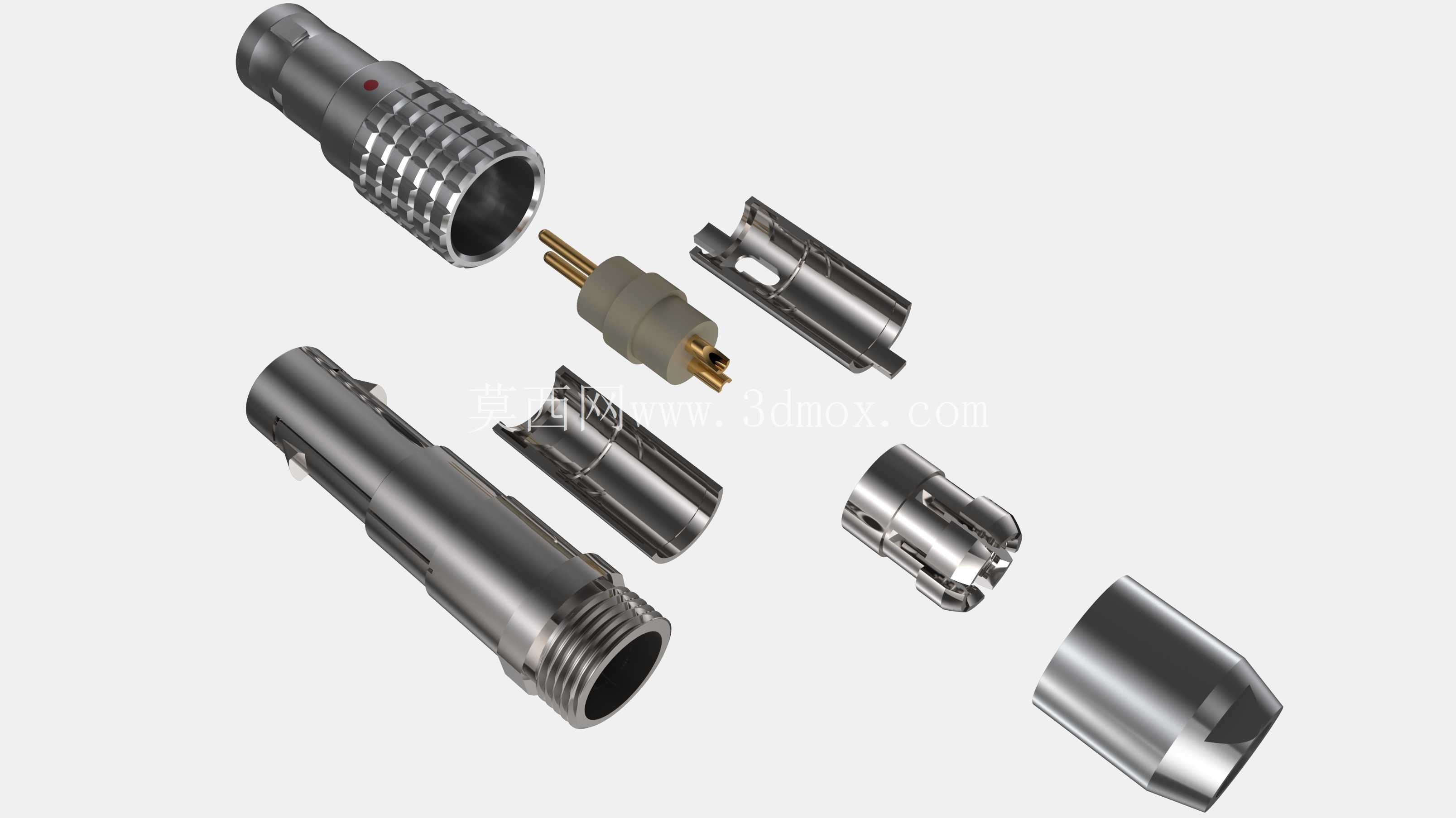

　　插合端的卡扣结构采用弹性钢片设计，插合到位后会自动卡入插座的卡槽，正常拉扯不会松脱，解锁时只需向后拉动滑套即可顺利拔出，操作逻辑简单，现场维护人员无需专门培训即可快速操作。建模过程中对所有配合面的公差都做了严谨设定，壳体的配合间隙控制在0.02mm以内，橡胶密封圈的压缩量设定在25%，既保证密封效果，又不会因为压缩量过大导致装配阻力过高。滚花段的齿距、齿深都按照人体工程学参数设定，捏持时的触感反馈清晰，不会出现硌手的问题。尾部的电缆夹过线孔严格适配4mm线径的线缆，建模时预留了0.3mm的装配间隙，穿线时不会刮伤线缆外护套，同时能保证夹紧后的拉脱力达到50N以上，满足工业设备线缆连接的拉力要求。

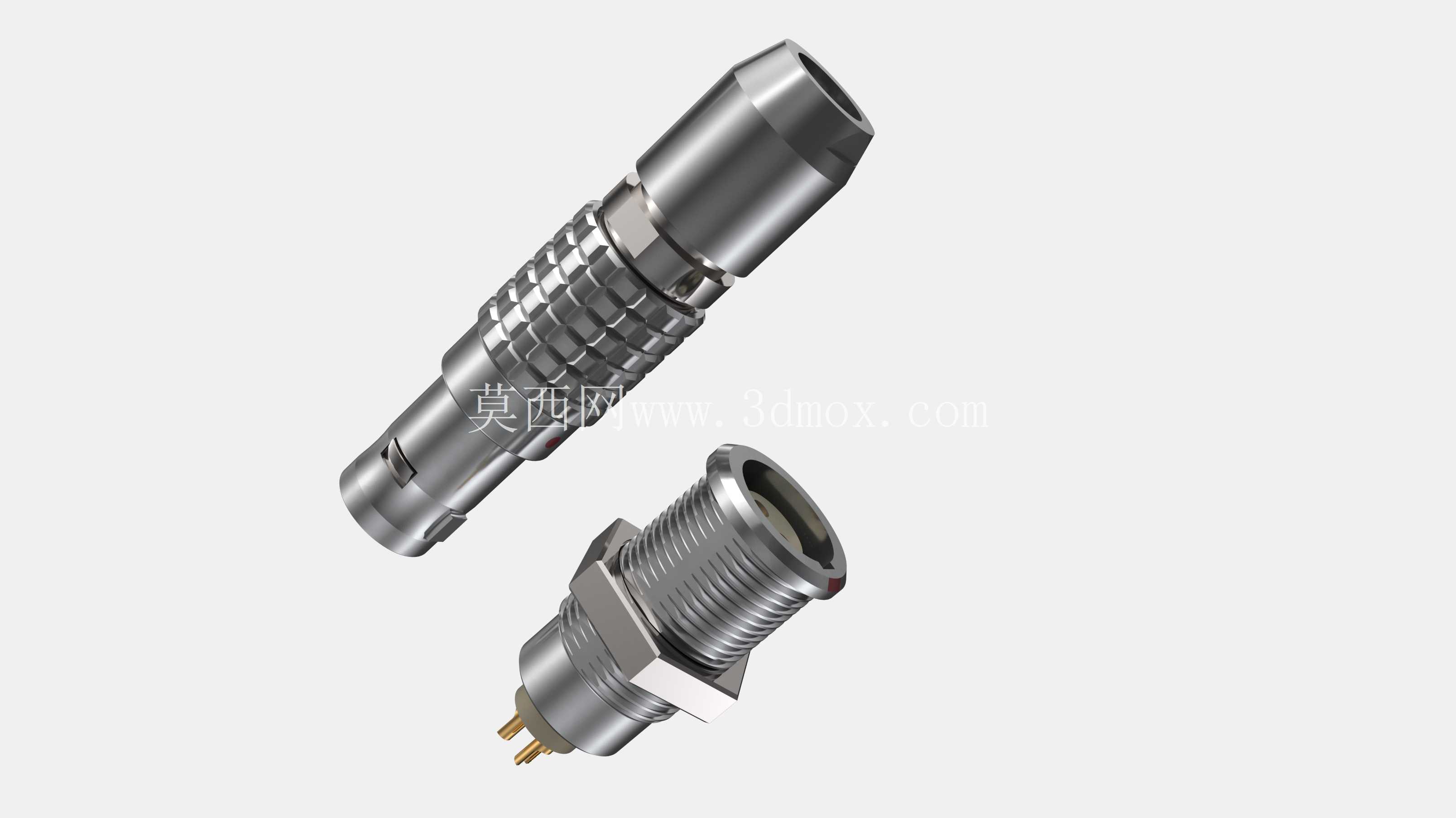

　　在实际选型应用中，这类连接器常被用在手持检测探头和主机的连接部位，因为手持设备经常需要移动、转动，连接器既要承受一定的线缆弯折应力，还要保证信号传输不中断，这款接头的尾部结构做了防弯折过渡处理，线缆在接头根部弯折时不会出现死折，能大幅延长线缆的使用寿命。另外在小型伺服编码器的信号连接场景中，因为编码器对信号干扰十分敏感，金属壳体的全包裹结构可以有效屏蔽外界的电磁干扰，保证脉冲信号传输稳定，不会因为干扰出现计数偏差，影响设备的定位精度。设计时还特意考虑了兼容同系列的EGG固定插座，插合面的尺寸、卡扣位置完全匹配，用户在做设备结构设计时，可以直接选用对应的插座配对使用，不需要额外调整安装孔位，缩短设备的研发周期。整个模型的所有倒角、退刀槽都按照实际机加工工艺做了还原，没有出现无法加工的尖角、薄壁结构，直接导出工程图即可用于生产加工，结构设计人员在做设备布线设计时，可以直接调用这个模型完成装配干涉检查，不需要重新测绘建模，能有效提升设计效率。
