可调式压紧搭扣工业锁扣结构设计

这类可调搭扣锁在工业场景里的覆盖范围极广，小到户外设备箱的箱盖锁紧、生产线小型工装的快速压合，大到特种车辆舱门、工业设备检修门的闭合固定，都能见到这类结构的身影。和普通固定式搭扣不同，这款带调节功能的锁扣，核心解决的是长期使用后搭扣磨损、被连接件厚度公差波动带来的锁紧力不足问题，不用整体更换锁具，只需要调整端部的连接螺杆长度，就能重新获得合适的压紧力，大幅降低后期维护的配件更换成本。

从结构设计逻辑来看，这款搭扣采用的是经典的肘节过死点锁紧原理，当扳动上部的压合扳手绕转轴转动到越过机构死点位置后，整个连杆结构就会进入自锁状态，哪怕承受外部的振动、冲击载荷，锁扣也不会意外松脱，这一点对于有振动工况的设备来说尤为重要——比如工程机械上的工具箱、常年处于振动环境的生产线旁的设备柜门，普通无死点锁紧的搭扣很容易在持续振动下慢慢松脱，最终导致箱门意外打开，而这种过死点结构只要扳动到位，除非主动施加反向的扳动力解锁，否则会始终保持稳定的锁紧状态。

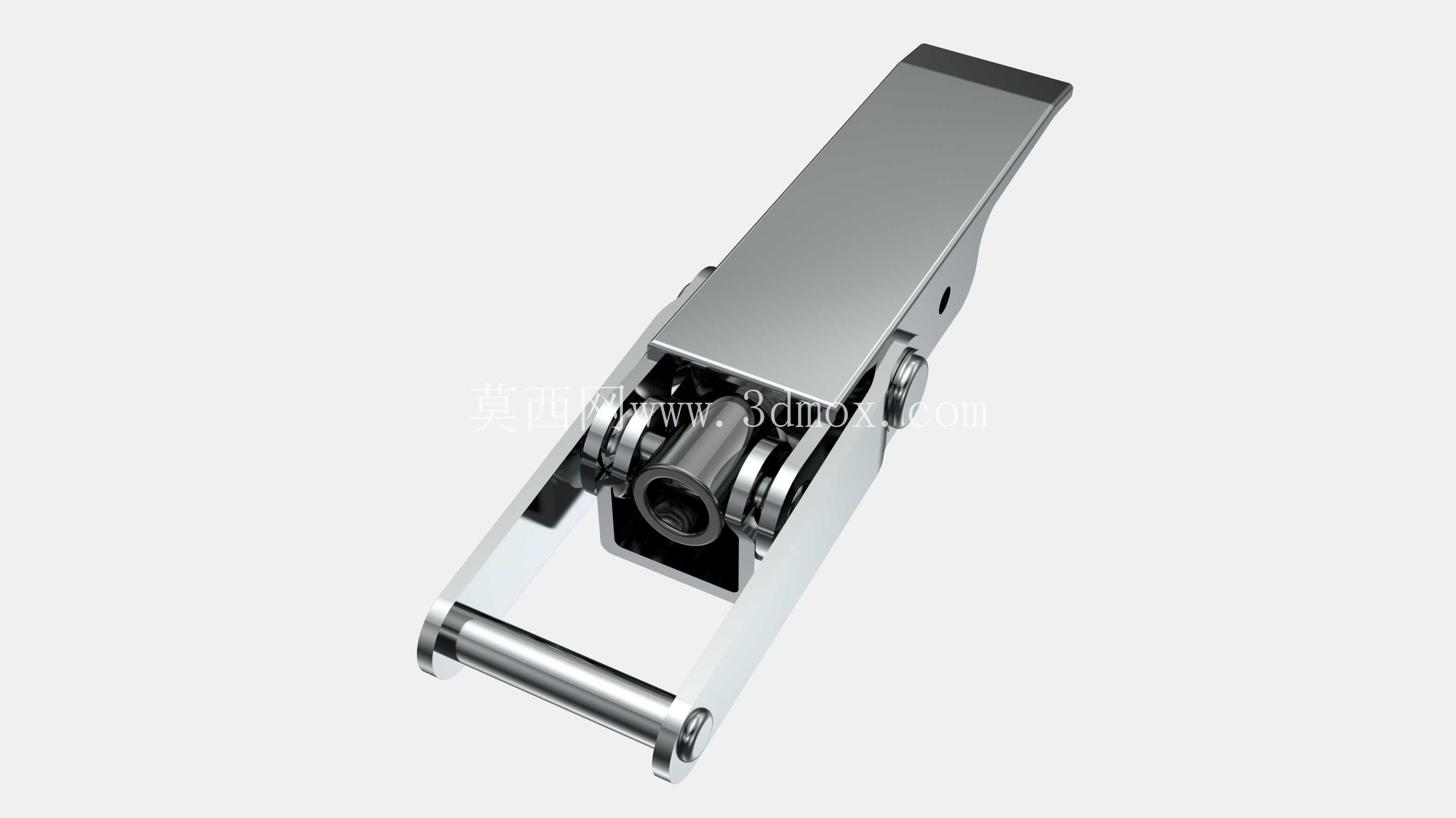

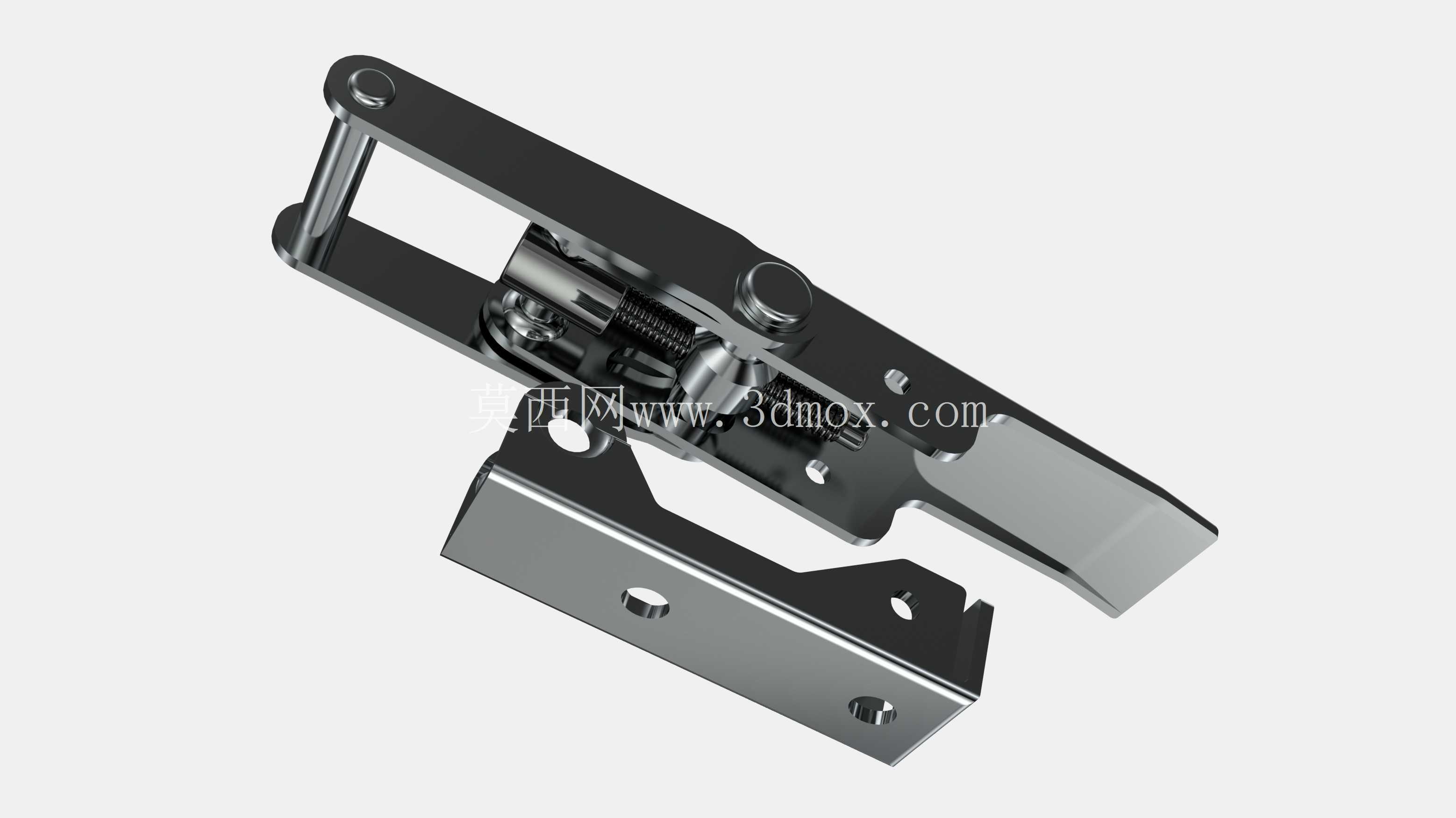

在安装边界的设计上，这款锁扣分为两个安装部分：一部分是带扳动结构的主体底座，另一部分是配套的挂钩座，两个部件分别通过螺丝固定在需要闭合的两个构件上。主体底座的安装孔位采用长圆孔设计，允许安装时有±2mm左右的位置调整量，能抵消一部分安装时的孔位加工误差，降低对安装面加工精度的要求。挂钩端的连接螺杆采用细牙螺纹设计，调节精度更高，每旋转一圈的调节量在1mm左右，可以根据被压紧面的密封件压缩量需求，精准调整最终的锁紧行程，比如当箱门边缘安装有橡胶密封条时，可以通过调整螺杆长度，让密封条的压缩量保持在合理区间，既不会因为压得过紧导致密封条过早老化失效，也不会因为压合量不足出现密封不严、进水进尘的问题。

外形尺寸上，这款搭扣属于中型压紧锁扣，主体长度在90mm左右，闭合状态下整体厚度不超过25mm，不会在安装面外突出过多结构，避免设备搬运、人员操作时被突出的锁具剐蹭。所有转动销轴的位置都采用了卷边铆接的工艺，销轴和转动孔之间预留了合理的配合间隙，表面做了镀锌钝化处理，在普通室内环境下有不错的防锈能力，如果是户外使用场景，也可以在这个结构基础上更换304不锈钢材质的坯件，就能满足沿海、高湿腐蚀环境的使用需求。

实际选型使用的时候，需要先确认被连接件的总闭合厚度差，再对应调整螺杆的初始伸出长度，调整完成后要记得拧紧螺杆上的锁紧螺母，避免设备运行过程中螺杆因为振动出现回转松动，导致锁紧力下降。扳动扳手的操作力设计在30N左右，成年人不需要借助额外工具就能徒手完成锁紧和解锁操作，同时锁紧状态下能提供不低于800N的初始压紧力，足够应对绝大多数中小型箱门、盖板的压紧需求。和螺栓紧固的方式相比，这种搭扣锁不需要借助扳手等工具，开合操作的时间能缩短80%以上，对于需要频繁开合的检修口、操作门来说，能大幅提升日常操作的效率。

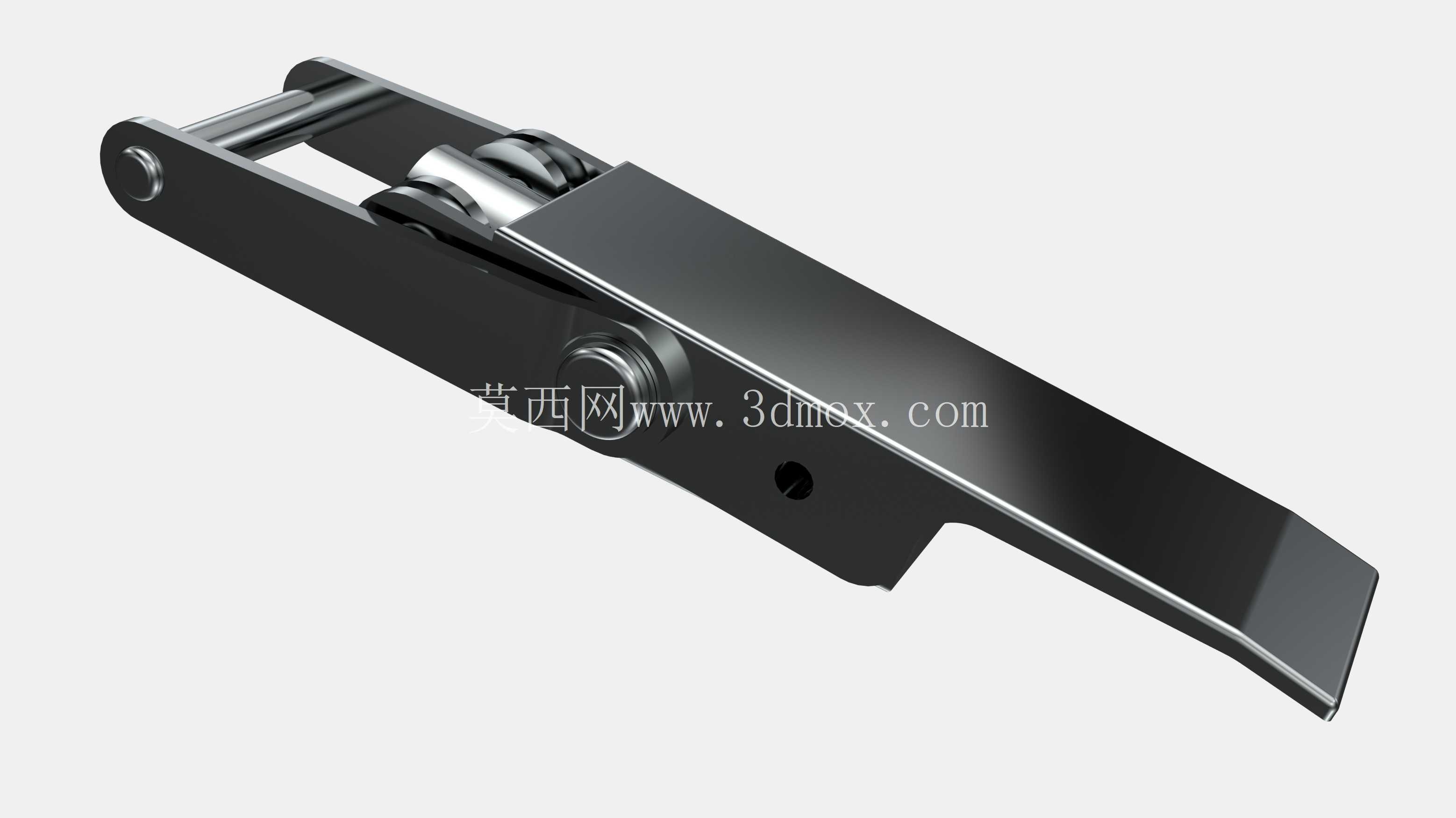

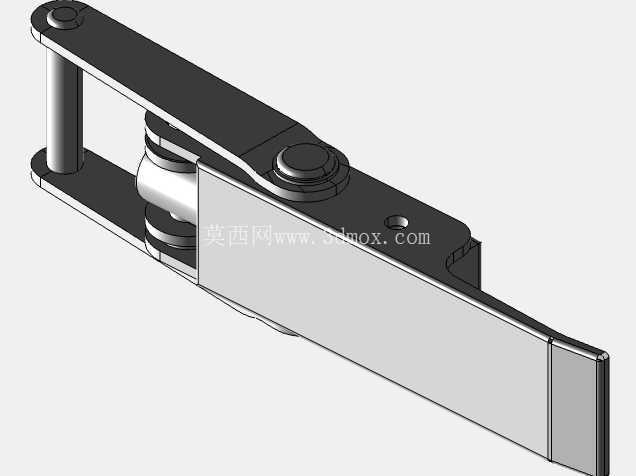

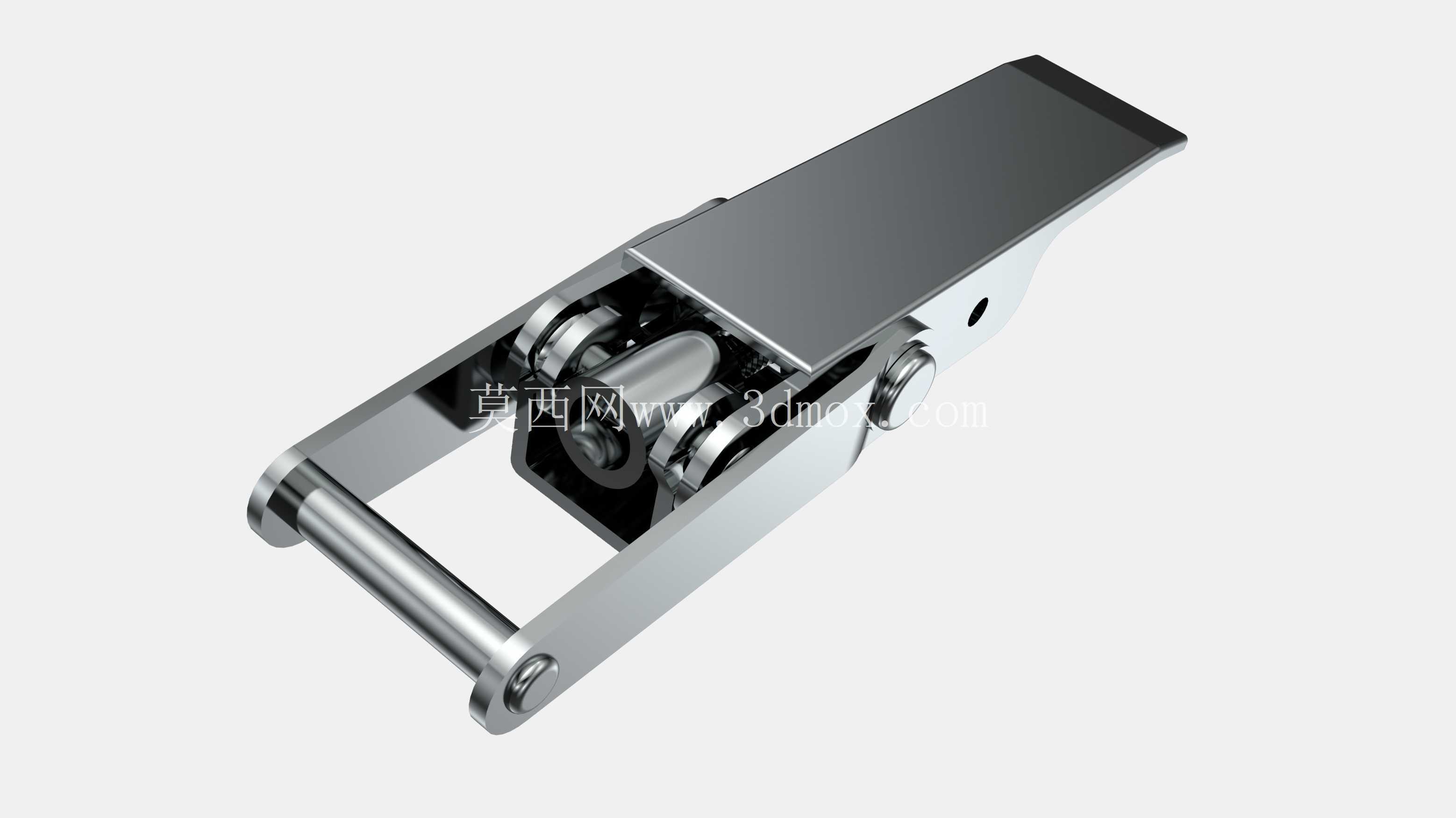

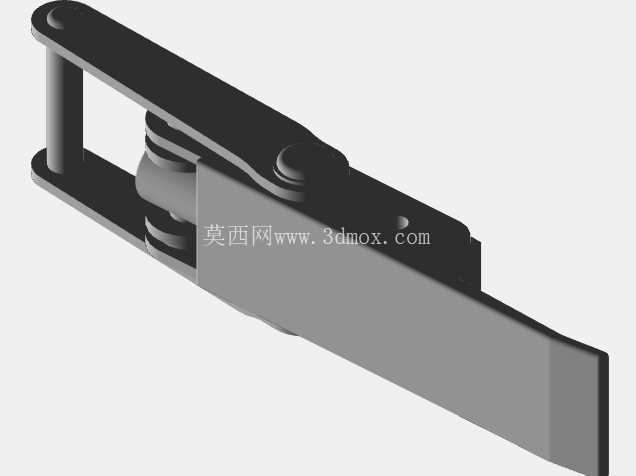

在建模细节处理上，所有的折弯圆角都按照实际冲压工艺要求做了R0.8的内圆角，避免冲压加工时出现应力集中导致的开裂问题；转动配合的位置都预留了0.1mm的单边间隙，不会因为加工公差导致转动卡滞；扳手的尾部做了向上翘起的翻边结构，一方面是增加扳动时的手指接触面积，提升操作手感，另一方面也能避免扳手边缘的锐边割伤操作人员。整个结构没有多余的复杂零件，全部由冲压钣金件、销轴、弹簧、调节螺杆几个标准件组成，加工工艺成熟，量产成本低，同时结构可靠性经过了多年的工业场景验证，故障率极低。
