无人机视觉感知与主控处理组件结构

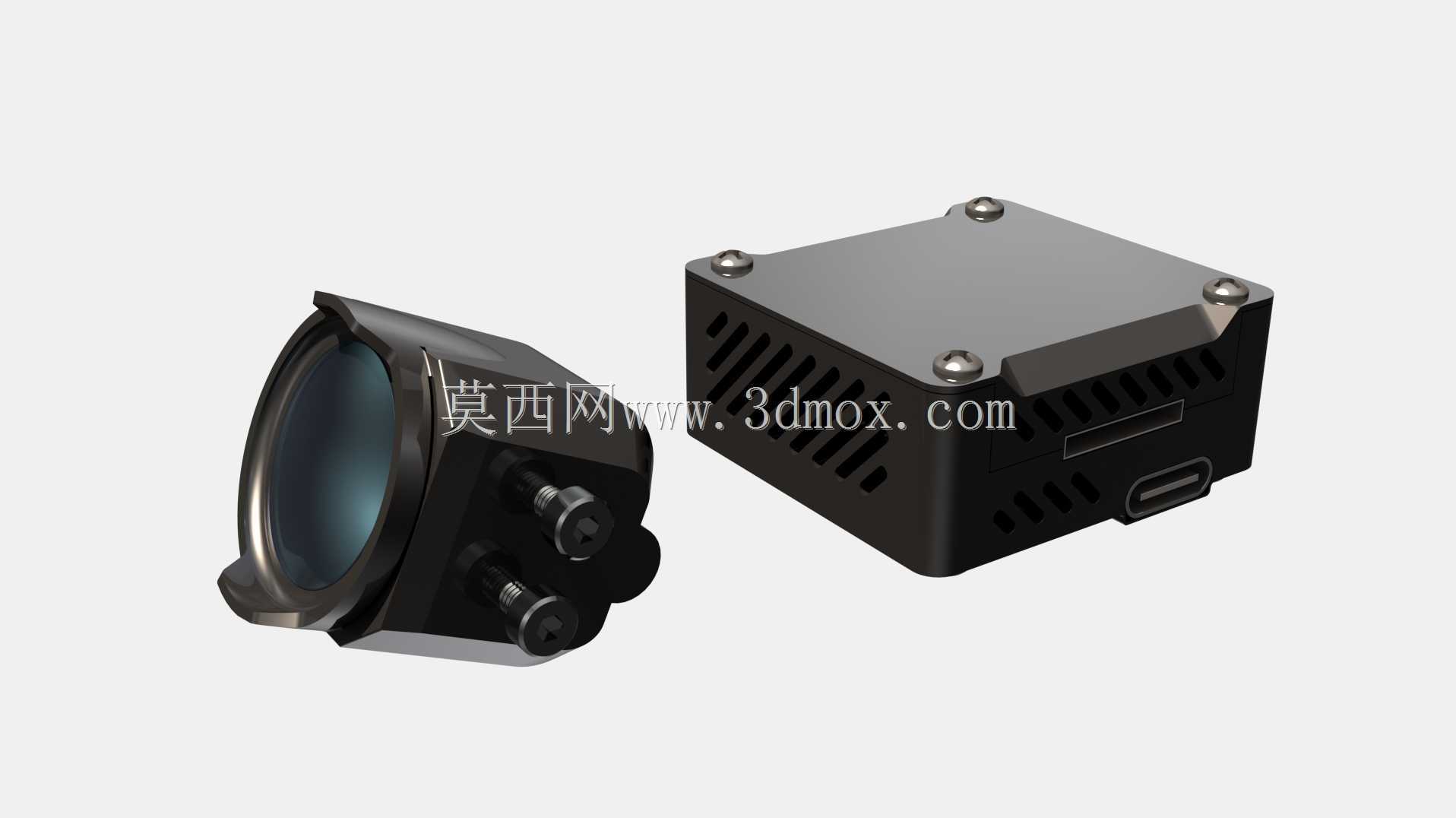

　　这套三维结构围绕小型无人机机载感知链路展开，左侧为带镜头的视觉采集端，右侧为独立布置的方形处理盒，二者在整机中通常通过短线缆或板对板接口完成数据与供电连接。视觉端承担前方环境图像获取，处理盒负责图像运算、姿态辅助、障碍物识别或飞行数据融合，常见于多旋翼航拍机、巡检无人机、教学开发平台以及轻量化自主飞行验证平台。

　　镜头模组采用近似楔形的外壳轮廓，前端大口径镜头向外突出，后部壳体逐步收束，侧面预留两组圆形接口位，可用于固定调焦结构、连接信号线或安装辅助传感器。外壳边缘设置明显的遮光和导向造型，能够减少杂光进入镜头，同时在有限机头空间内为镜头光轴留出平直通道。建模时需要重点控制镜头前端到安装基准面的距离，该尺寸直接决定相机在机头罩内的凸出量；若整机外罩采用全包覆设计，镜头窗口还要与透明罩开孔保持同轴，避免视场边缘被结构遮挡。

　　处理盒主体为近似方形的封闭壳体，顶面通过四颗螺钉固定盖板，四角螺钉位置形成稳定的压紧边界。盒体侧面布置多组长条散热槽，槽孔方向顺着壳体侧壁连续排列，既增加空气接触面积，也能在无人机前进飞行时利用掠过机身的气流带走内部电路板热量。侧壁下方预留Type-C类接口开口，便于调试、固件写入或外部数据连接。壳体棱角采用小倒角处理，顶部盖板与底壳之间有清晰的分模线，适合钣金折弯、塑胶注塑或CNC小批量加工等不同实现方式。

　　从安装边界看，处理盒的方形底面适合通过减震垫、螺柱或扎带固定在无人机中心架上方，位置应尽量靠近整机重心，以降低飞行中转动惯量带来的影响。镜头模组则更适合布置在机头前方，其安装面需要保证光轴与机身航向基准平行；若用于双目或视觉避障，还要在装配阶段校核俯仰角和横滚角，防止图像地平线偏移。两个组件之间的走线应避开螺旋桨气流扰动区和云台运动区域，线缆弯曲半径不宜过小，接头处可预留少量松弛量，以吸收机架振动。

　　结构设计上，视觉端外壳与处理盒均采用深色外观，有利于减少机头反光对成像的干扰。处理盒顶面螺钉不建议过度靠近侧壁，以保证内部有足够的螺柱壁厚；散热槽长度和间距需要兼顾开孔率与壳体刚性，槽孔过密会降低侧壁抗扭能力，槽孔过少则影响芯片散热。镜头周围的圆筒形限位结构应与镜头外径保持合理间隙，既方便装配，又能限制镜头旋转或松动。

　　在实际选型中，这类组件不仅服务于航拍成像，也可用于电力巡线、农业测绘、仓库巡检、室内避障和机器人视觉扩展。三维建模时应把镜头视场锥、接口插拔空间、螺钉工具空间、散热气流方向和整机安装孔位一并表达出来，而不是只建立外观壳体。通过对视觉采集端和处理盒的分体式建模，可以在布局阶段提前检查机头罩干涉、线缆走向、维护拆卸顺序以及重心分配，为后续无人机机架集成和工程样机制作提供直接依据。
