多卡位便携式工位标识令牌结构设计

　　这套多卡位便携标识令牌结构，最初是针对铸造车间现场工位流转的信息标识痛点做的定向设计，此前车间现场用的纸质标识卡易被高温铁屑烫损、被脱模剂浸湿模糊，单张卡片零散放置也容易在工序转运中遗失，导致铸件批次追溯、工位责任界定出现信息断层。在实际应用场景里，这套令牌可以同时挂载五张不同类别的工位信息卡，分别对应铸件批次号、当前工序、质检状态、操作人员、待转工位五类核心信息，在造型、制芯、浇注、落砂、清理全流程流转中，操作人员无需反复更换标识牌，直接通过对应卡位的卡片状态就能快速获取当前工件的流转信息，避免错序流转导致的工艺漏项问题。

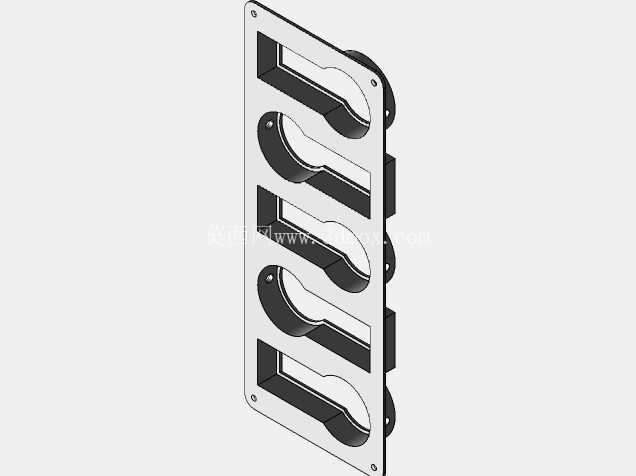

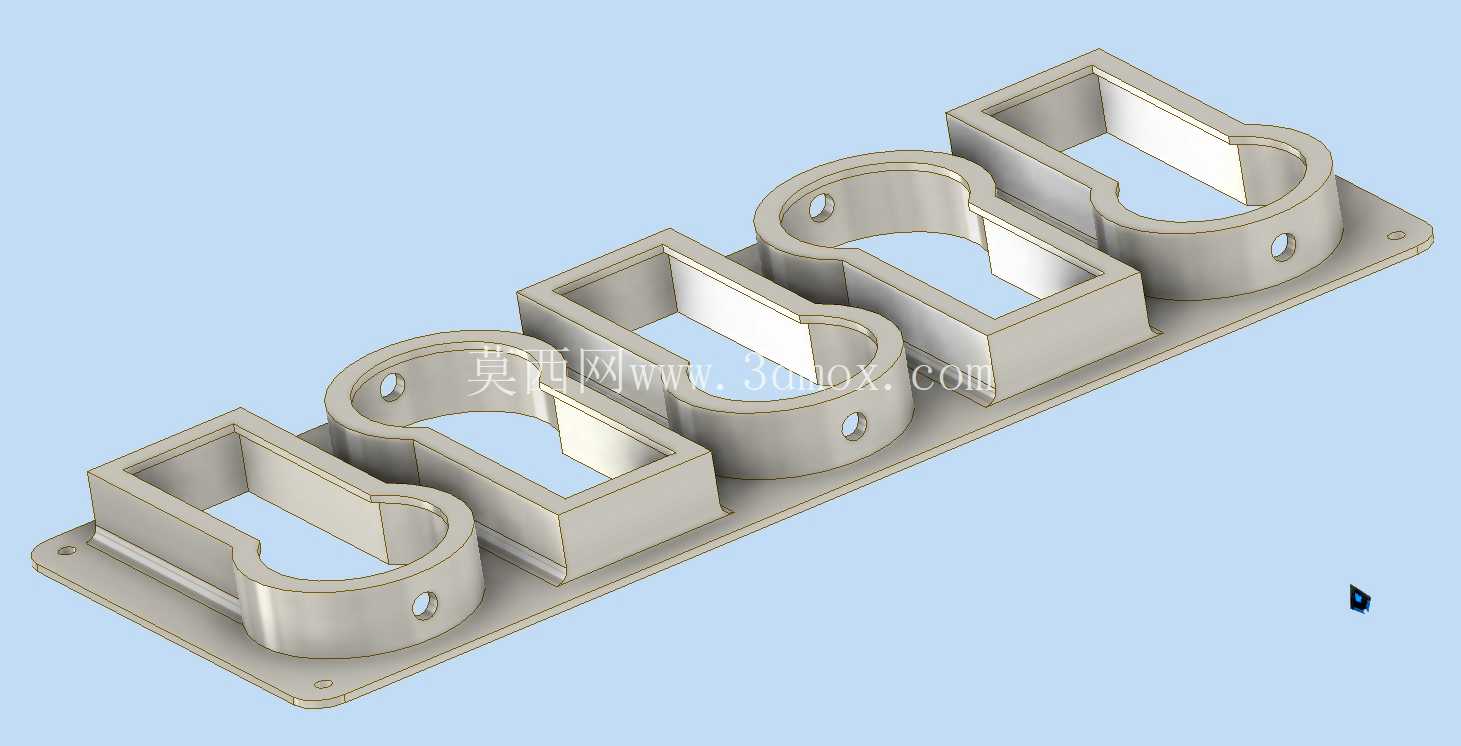

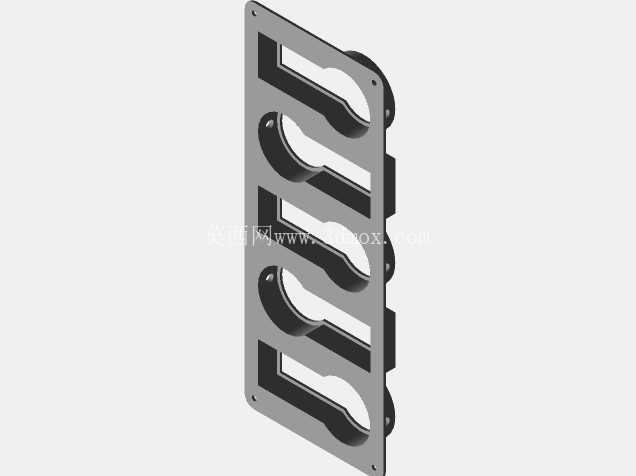

　　从功能特性上看，整体采用长条形板式结构，侧边设置对称的安装挂耳，挂耳上预留沉头安装孔，可以直接通过螺栓固定在铸造砂箱的侧边挂点上，也可以配套快挂卡扣挂载在转运工装的侧栏上，安装边界适配车间内绝大多数标准砂箱的挂装点位，不需要额外在砂箱上焊接适配支座，降低现场改造的工作量。主体板身的卡位采用半开放C型卡槽设计，卡槽内侧预留0.3mm的弹性余量，既可以方便卡片快速插拔更换，也能在车间振动、工件转运颠簸的工况下避免卡片从卡槽内滑出，卡槽的开口方向统一朝向板身内侧，避免浇注过程中飞溅的高温铁屑直接灌入卡槽内部烫损信息卡，板身的边缘全部做R2圆角处理，避免操作人员在挂装、摘取令牌时被锐边划伤。

　　设计过程中优先考虑了铸造现场的恶劣工况，板身整体厚度设定为4mm，结构强度足以承受砂箱转运过程中的碰撞冲击，不会因为轻微磕碰就出现板身变形导致卡槽卡滞的问题，五个卡位沿板身长度方向等距排布，相邻卡位之间预留8mm的加强筋位，提升板身整体的抗弯折性能，即使在120℃的落砂工位周边高温环境下，板身也不会出现受热软化变形的情况。在安装尺寸的匹配上，整体板身长度控制在240mm，宽度为70mm，挂耳的孔距设定为220mm，适配车间内常用的1吨以下小型砂箱的侧挂点间距，挂耳突出板身侧面6mm，安装后板身与砂箱侧壁预留5mm的间隙，避免砂箱侧壁的粘砂、凸起结构顶到板身导致安装不平整。卡槽的内部尺寸统一适配车间通用的80mm×40mm标准PVC信息卡，不需要单独定制特殊尺寸的卡片，降低现场的使用成本，每个卡槽的侧边都预留了半圆形的取卡口，操作人员更换卡片时可以通过取卡口直接抵住卡片边缘将其推出，不需要额外借助镊子等工具，在佩戴劳保手套的情况下也能完成单手操作。考虑到铸造车间现场粉尘较多的工况，卡槽的上下端都做了微收边处理，减少粉尘落入卡槽内部堆积导致的卡片插拔卡滞问题，板身表面做哑光喷砂处理，避免现场照明光线在板身表面形成反光，导致操作人员远距离查看卡片信息时出现视觉误差。

　　在实际工位应用中，这套令牌除了用于铸造工序的信息标识，也可以适配机加工车间的工位在制品标识、仓储库区的货位标识等场景，只需要更换对应卡槽内的信息卡即可完成功能切换，不需要更换整体结构。结构建模过程中对所有的安装孔位、卡槽间隙都做了公差匹配，沉头孔的深度设定为2mm，安装后螺栓头完全沉入沉头孔内，不会突出板身表面，避免转运过程中螺栓头剐蹭周边工件或者操作人员的劳保服，挂耳与板身的连接位置做了R5圆角过渡，减少应力集中，避免长期使用过程中挂耳位置出现断裂脱落的问题。整体结构没有复杂的异形曲面，所有特征都可以通过常规的钣金冲压或者注塑工艺完成加工，加工难度低，量产成本可控，适合车间现场批量配置使用。
