定制鞋匠用脚长测量L型靠尺结构

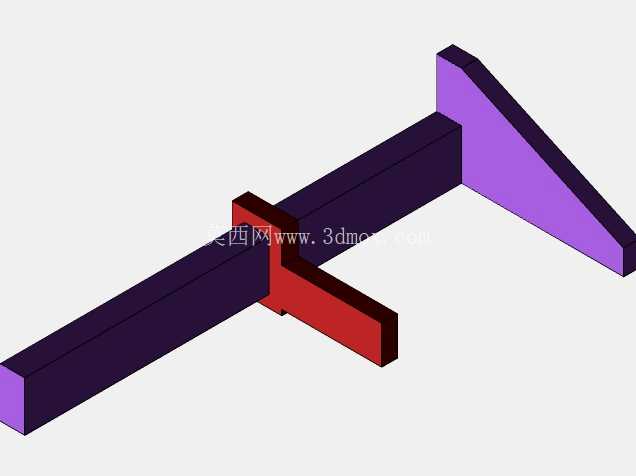

这款L型结构的接触式长度测量靠尺，最初的设计触发点来自定制鞋匠的实际作业痛点——日常量脚过程中，普通软尺容易出现贴合偏移、读数视线偏差，导致采集的脚长数据误差超过2mm，直接影响后续鞋楦开模的贴合度，很容易出现成品鞋挤脚、后跟空余量过大的问题。区别于通用的钢直尺、卷尺，这款靠尺采用固定直角基准边+测量长边的一体化结构，测量时只需要将后跟靠紧垂直基准面，脚掌自然贴合测量长边的上平面，就能直接读取脚尖位置对应的刻度值，整个测量过程不需要额外辅助固定，单人即可完成操作，测量重复精度可以控制在0.5mm以内，完全能满足定制鞋履的尺寸采集要求。

从结构设计逻辑来看，整体采用等截面长条加三角加强筋的直角布局，垂直基准边的厚度做了加厚处理，靠合后跟时不会因为手部按压出现形变，垂直边与测量长边的垂直度公差控制在0.1mm以内，避免基准倾斜带来的测量误差。测量长边的上平面做了哑光磨砂处理，既可以减少脚掌接触时的打滑问题，也能避免强光下刻度反光影响读数，长边的侧面预留了刻度粘贴或者激光雕刻的基准面，刻度零位与垂直基准面的内侧面完全齐平，不存在零位偏移的设计缺陷。考虑到日常使用的便携性，整体结构没有多余的突出部件，长边的末端做了小尺寸倒角，不会刮伤使用者的皮肤或者刮蹭鞋面材料，垂直边的后侧加了三角加强筋，长期靠压使用也不会出现直角处开裂、基准边外倾的问题，结构强度可以承受日常频繁的靠合按压，不需要额外做金属嵌件加固，采用常规工程塑料注塑即可满足使用强度要求。

在实际应用场景中，这款量具除了定制鞋店的脚长测量外，也可以用于小型加工场景下两个垂直面之间的长度快速核验，比如小型包装盒的内部深度测量、板材裁切后的长度快速复核，不需要复杂的调零操作，靠紧基准面即可读数。安装与使用边界上，这款量具不需要固定安装，手持即可操作，测量长边的有效测量范围覆盖300mm长度，足够满足成人脚长的全尺寸测量需求，垂直基准边的高度设计为50mm，刚好贴合后跟的弧度位置，靠合时不会顶到脚踝造成不适，整体重量控制在200g以内，日常放在工具包中携带不会增加过多负重。结构设计上没有活动部件，不存在长期使用后的间隙磨损问题，日常维护只需要擦拭表面污渍即可，不需要定期校准零位，相比带滑动表头的卡尺类量具，耐用性更强，更适合门店、现场作业这类频繁使用、缺少专业校准条件的场景。

从建模细节来看，直角连接处做了R2的内圆角过渡，既可以避免应力集中导致的注塑件开裂，也能清理直角缝隙里的积灰，测量长边的底面做了两条平行的防滑筋，放置在平面上测量时不会出现滑移，垂直基准边的外侧面做了微弧处理，手持按压时贴合手掌轮廓，长时间使用也不会出现硌手的问题。刻度标识区域设计为下凹结构，粘贴刻度贴纸后不会因为摩擦导致刻度磨损，也可以直接在凹面内激光雕刻刻度，不需要额外做表面涂层处理。整体结构没有倒扣特征，注塑生产时可以采用简单的两板模结构，不需要复杂的抽芯机构，量产加工的成本较低，也方便后续根据不同的测量需求调整长边长度，适配儿童脚长测量、特殊鞋款定制等细分场景的尺寸要求。
