杠杆式千分测量表头精密结构设计

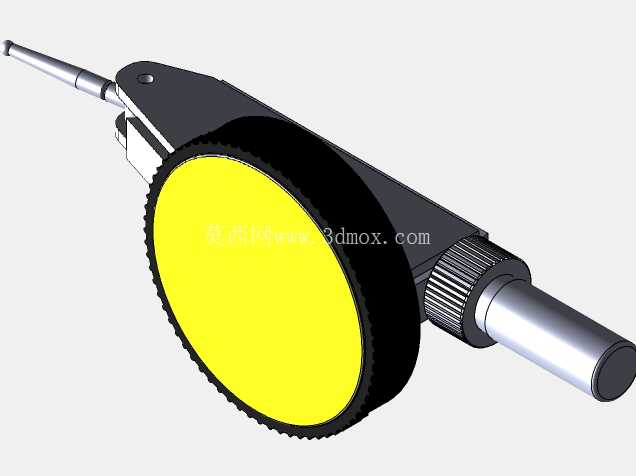

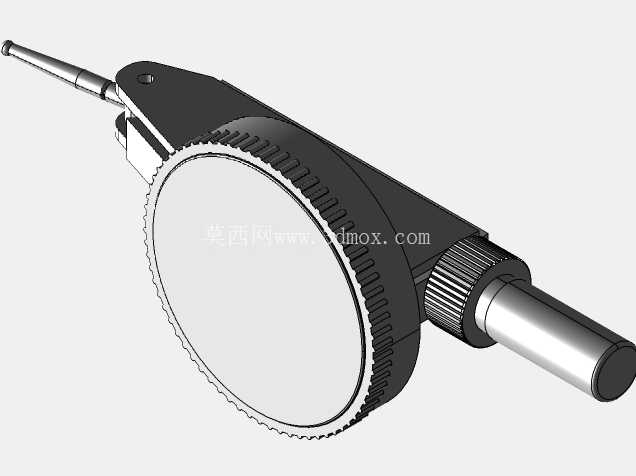

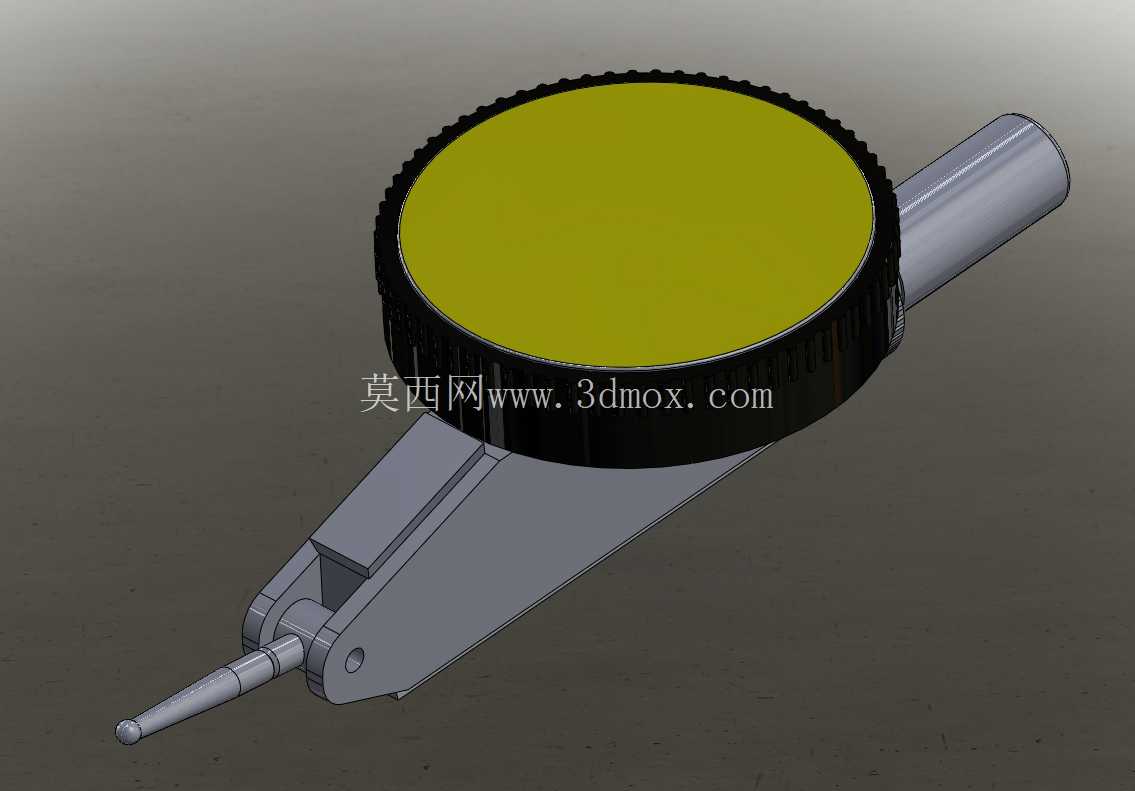

　　在机加工现场的工序间尺寸抽检、工装夹具装夹定位校准、精密装配环节的形位公差复核场景里，这类杠杆式千分测量表头是一线质检与装配人员手边的核心检测工具，和普通直测式千分表不同，它的杠杆测头可以深入狭窄的型腔、台阶侧面、盲孔内壁等常规测头无法抵达的检测位置，完成小范围位移的高精度拾取。从结构设计逻辑来看，整个表头采用回转式表圈配合夹持柄的布局，表圈外圈做了滚花防滑处理，方便操作人员在零点校准的时候单手转动表盘对齐指针零位，滚花的齿距和齿深经过适配，戴薄款劳保手套操作也不会出现打滑的情况，不会因为施力不当带动表体偏移影响校准精度。

　　测头部分采用杠杆铰接结构，测杆端部的硬质合金测头接触被测表面时，会通过内部的传动机构将测杆的微小角位移转化为表盘指针的回转运动，传动链的间隙控制在微米级，避免回程误差影响测量读数的准确性，测头的球面曲率经过匹配，既保证和被测面的点接触减少测量误差，又能降低频繁接触带来的磨损，延长测头的使用寿命。夹持柄采用标准直径的圆柱结构，可以直接适配市面上通用的磁性表座、高度尺架、专用工装检具的夹持孔，不需要额外制作转换接套，安装的时候只要拧紧夹持螺钉就能完成固定，夹持柄的圆柱度控制在较高精度等级，装夹后不会出现表体歪斜的情况，保证测量轴线和被测位移方向的夹角符合使用要求，减少余弦误差带来的读数偏差。

　　表体的密封结构做了针对性设计，表蒙和表圈之间、测杆铰接位置都加了防尘密封结构，在车间多金属切屑、多切削液雾气的环境下使用，也能阻挡细小杂质进入内部传动机构，避免卡滞或者磨损导致的精度损失，日常维护只需要定期在铰接位置滴少量轻质仪表油，不需要拆解整个表体做复杂保养。从安装边界来看，整个表体的最大回转直径控制在合理范围，当表圈转动调整零位的时候，不会和周围的工装、被测工件发生干涉，杠杆测头的摆动角度覆盖了常用的测量行程范围，不需要频繁调整表架的位置就能完成一个小区域内的多点位测量，在做轴类零件的圆跳动检测、平面零件的平面度打表、夹具定位面的位置度校准的时候，只要将表架固定在稳定的基准面上，调整测头和被测面的预压量到表盘量程的中间位置，就可以开始拖动被测件或者移动表架完成读数采集。

　　和直测杆的千分表相比，这种杠杆结构的表头测头接触力更小，测量薄壁零件、软质金属零件的时候不会因为测头压力导致零件产生弹性变形，避免出现测量值比实际尺寸偏小的误差，在精密模具的合模间隙检测、电子精密零件的装配尺寸复核场景下，这种低测量力的优势会更加明显。内部的传动机构采用无间隙齿轮传动配合弹簧复位结构，不管测头是正向还是反向接触被测面，都能保证传动链始终处于张紧状态，不会出现空行程，指针的回转运动平稳，没有跳针或者卡滞的情况，读数的时候视线垂直于表盘就可以得到准确的测量值，表盘的刻度线采用高对比度配色，在车间普通照明条件下也能清晰分辨刻度，不会因为光线反光导致读错刻度值。在做自动化检测工位的集成时，这款表头也可以通过加装专用的固定支架，集成到半自动检测设备上，配合位移传感器完成关键尺寸的在线检测，表体的重量经过优化，不会因为自身重量导致表架悬臂产生下沉变形，长时间保持固定位置的时候，读数漂移量控制在允许的精度范围内，满足批量生产过程中的长时间在线检测需求。
