带3.5mm音频孔的USB接口音频转接外壳结构

　　做电子类外接结构件设计的时候，这类音频转接外壳的需求其实在消费电子外设、小型音频设备配套领域出现频率很高，很多做便携音频配件、电脑外接声卡、车载音频转接线的客户，都会需要这类集成标准USB公头与3.5mm音频母座的外壳结构，用来承载内部的数模转换电路板，实现数字音频信号到模拟音频信号的转接输出，适配没有3.5mm音频接口的数码设备连接有线耳机、音箱等外设的使用场景。

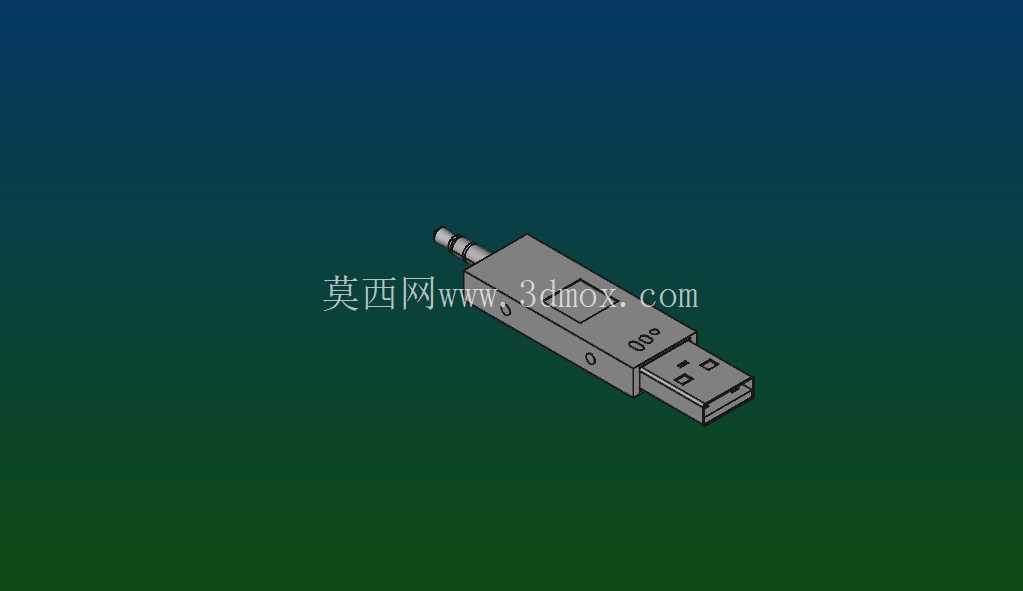

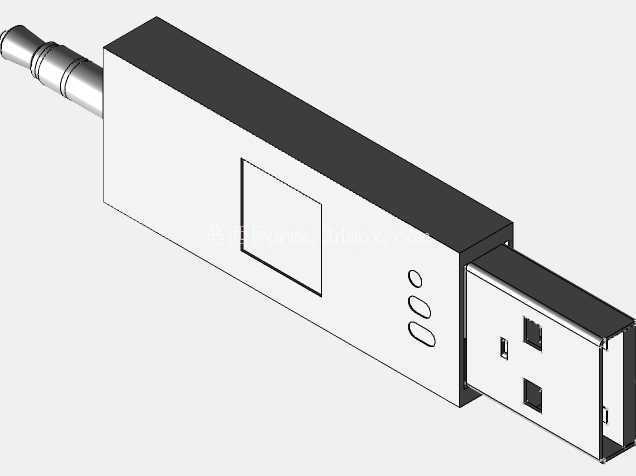

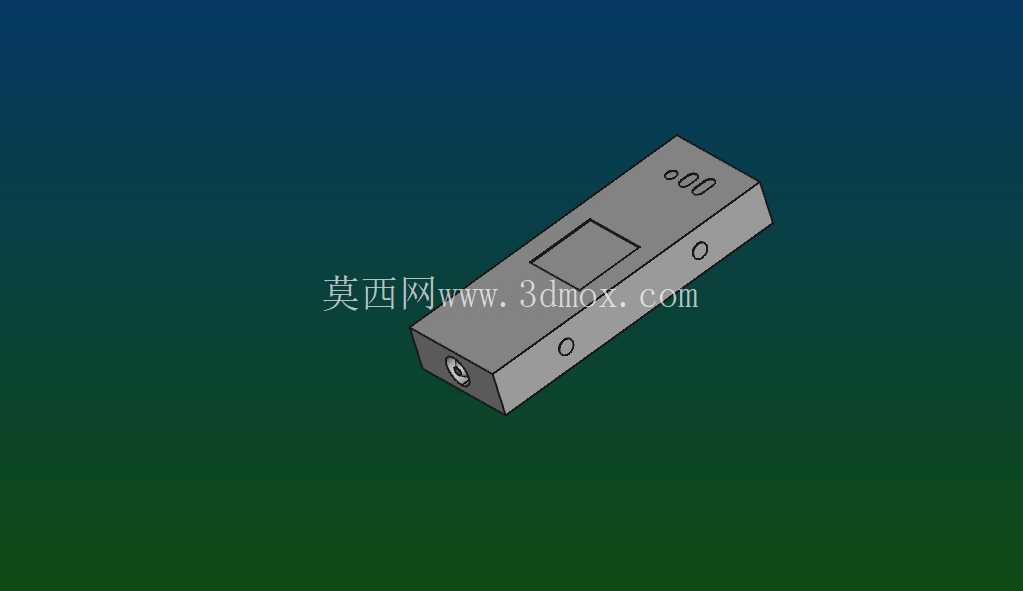

　　从实际使用的边界条件来看，这个外壳的整体形态采用长条形直插式设计，一端伸出标准USB-A公头的安装位，另一端预留3.5mm音频插孔的开孔，整体截面为矩形，握持插拔的时候受力均匀，不会出现插接过载导致内部电路板焊点脱焊的问题。设计的时候首先要考虑接口的安装公差，USB公头的伸出长度需要符合USB-IF规范的尺寸要求，插入主机USB接口时，外壳端面与设备接口面板的间隙控制在0.3mm以内，既不会出现插接过深顶坏内部接口座，也不会因为间隙过大导致插拔晃动、接触不良。另一端的3.5mm插孔开孔需要匹配标准三段式/四段式3.5mm音频插头的插入深度，开孔边缘做0.2mm的倒角处理，避免插头插入时刮伤插头表面镀层，同时开孔的同轴度公差控制在0.1mm以内，保证插头插入后不会出现偏斜导致的声道接触不良问题。

　　外壳的主体结构采用上下扣合或者超声波焊接的装配方式，内部预留电路板的安装定位柱，定位柱的高度根据电路板厚度设计，预留0.1mm的装配间隙，方便电路板组装时顺利放入，同时定位柱的位置避开电路板上的元器件焊盘，避免组装时顶坏元器件。外壳侧面预留三个LED指示灯的开孔，开孔直径匹配常用的0805或者1206封装的贴片LED灯珠，开孔位置对应电路板上的灯珠位置，灯珠顶端与外壳外表面的距离控制在0.2mm左右，既可以保证灯光透出的亮度足够，也不会出现灯珠突出外壳表面影响外观的问题，同时开孔内部做轻微的磨砂纹理处理，避免灯光出现刺眼的聚光效果，让指示灯的光线更柔和均匀。

　　从实际应用场景的适配性来看，这个外壳的尺寸设计充分考虑了便携使用的需求，整体长度控制在合理范围内，插入电脑或者其他数码设备的USB接口后，不会遮挡相邻的其他接口，很多多接口并排的设备上，这类直插式转接器如果外壳宽度过大，很容易挡住旁边的USB接口或者Type-C接口，设计的时候将外壳宽度控制在标准USB接口的宽度公差范围内，厚度控制在不超过相邻接口的间距边界，保证多接口同时使用时不会出现干涉。外壳表面采用平面设计，预留了丝印或者镭雕标识的区域，可以用来标注产品功能、声道标识、品牌信息等内容，表面处理可以根据客户需求做磨砂或者亮面效果，适配不同的产品外观风格。

　　结构强度方面，外壳的壁厚设计采用均匀壁厚原则，整体壁厚控制在1.2mm-1.5mm之间，既可以保证外壳的结构强度，插拔的时候不会出现壳体开裂的问题，也不会因为壁厚过厚导致外壳缩水、成型周期过长的问题。USB公头与外壳连接的位置做了加强筋结构，因为这个位置是插拔受力的集中点，日常使用中频繁插拔很容易出现公头与外壳连接断裂的问题，在公头根部的外壳内部设计十字形加强筋，包裹住公头的金属固定部分，将插拔力分散到整个外壳主体上，大幅提升接口位置的结构强度，经过反复插拔测试也不会出现连接松动的问题。3.5mm插孔位置的外壳内部同样做了环形加强筋，包裹住音频母座的金属部分，插头频繁插拔的时候，受力会通过加强筋传递到整个外壳，避免母座焊点受力脱落。

　　内部空间的布局上，除了预留电路板和接口的安装位置，还预留了屏蔽层的安装空间，对于音频类产品来说，电磁屏蔽是很重要的设计点，内部可以贴装金属屏蔽箔或者安装金属屏蔽罩，外壳内部预留屏蔽层的粘贴位置和固定卡扣，避免USB接口的数字信号干扰模拟音频信号，导致出现底噪、电流声等影响使用体验的问题。外壳的合模线设计在侧面的边角位置，组装后合模线的错位量控制在0.05mm以内，不会出现刮手的毛边，握持使用的时候手感顺滑。整体结构没有多余的复杂曲面，模具加工难度低，量产的时候成型良率高，不管是采用ABS材料注塑还是采用树脂3D打印打样，都可以顺利实现结构，打样阶段可以快速验证装配公差和接口匹配度，量产阶段也可以控制生产成本，适配消费电子配件大批量生产的成本控制需求。
