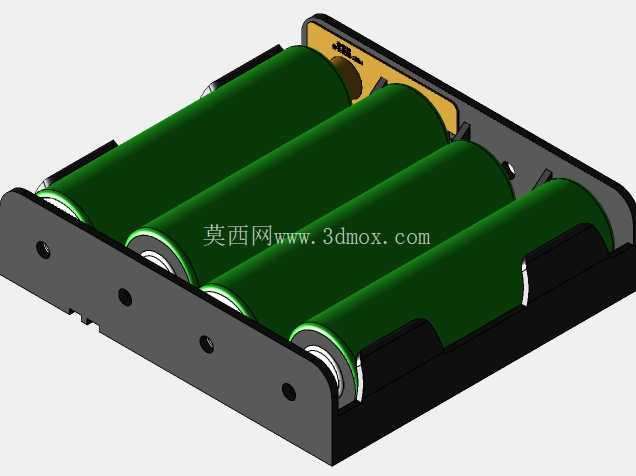

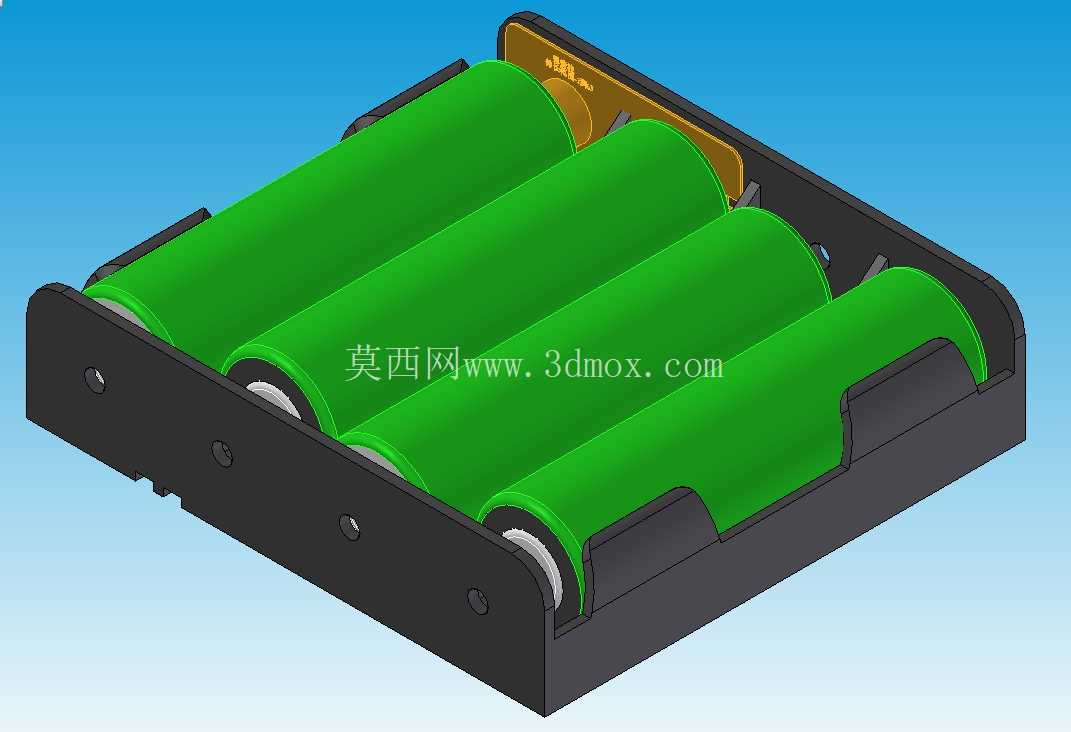

四节AA干电池容纳固定电池组结构

在手持检测仪器、小型便携工控终端、民用消费电子这类需要可拆卸干电池供电的设备开发中，电池容纳结构的设计合理性直接影响整机的供电可靠性与装配维护效率，这款可容纳四节AA干电池的电池组结构，正是针对这类场景的结构需求完成的设计。从实际使用场景来看，该结构可直接嵌入便携设备的壳体内部，作为可拆卸供电模块的承载基体，用户更换电池时无需额外工具，直接沿槽位取放即可完成电池更换，适配户外作业、无外接供电场景下的设备快速续航需求，避免内置锂电池低温性能差、无法现场更换的短板。

从功能特性上看，该结构采用并排四槽的布局设计，每节AA电池的容纳槽都设置了弧形贴合面，与干电池的圆柱外轮廓完全匹配，槽体两端设置了电极避让与定位结构，可直接适配常规AA干电池的正负极接触弹片安装，避免电池装入后出现径向窜动、接触不良的问题。槽体侧边设置了限位挡边，挡边高度经过匹配设计，既能够限制电池装入后的轴向位移，又不会遮挡电池主体，方便用户取放电池时施力。结构整体采用一体式基座设计，基座上预留了多个安装固定孔位，可通过螺丝直接将整个电池组结构固定在设备壳体的内部安装柱上，孔位位置避开了电池容纳区域，不会与电池装入后的空间产生干涉。

设计思路上，这款结构优先考虑了干电池使用中的常见失效点：首先针对电池漏液的潜在风险，槽体底部设置了微小的导流间隙，若出现电池漏液情况，液体可沿间隙流出，不会积存在槽内腐蚀电极接触件；其次针对接触可靠性问题，每节电池的槽位端部都设置了弹片安装卡槽，可直接固定标准的电池接触弹片，无需额外设计弹片固定结构，减少整机开发的零件数量；另外针对装配效率，整个电池组基座为单一零件，无额外拼接结构，装配时仅需先将接触弹片卡入端部卡槽，再将基座固定到设备壳体内即可完成供电仓的装配，大幅减少产线装配工序。

从安装边界与尺寸适配来看，该结构的整体外轮廓尺寸完全匹配四节AA干电池并排摆放的占用空间，基座侧壁厚度控制在合理范围内，在保证结构强度的前提下尽可能压缩整体占用体积，适配便携设备紧凑的内部空间要求。基座的安装孔位间距符合常规便携设备的内部安装柱布局标准，可直接适配多数同类型设备的壳体安装位，无需重新调整壳体的安装柱位置。电池装入后，整体结构的顶部与设备电池盖的内表面预留了合理的间隙，既不会出现电池盖压伤电池外皮的问题，也不会因间隙过大导致电池在槽内晃动。

在实际工程应用中，这类电池组结构还需要考虑与电池盖的配合，该结构的基座边缘设置了电池盖定位止口，可与设备电池盖的卡扣结构配合，保证电池盖闭合后的定位精度，避免出现盖体错位、缝隙不均的问题。同时槽体内部的棱角处都做了圆角过渡处理，避免用户更换电池时被棱角划伤，也避免装配过程中棱角刮伤电池外皮导致短路风险。对于需要采用AA干电池供电的便携设备开发而言，这类成熟的电池组结构可直接复用，无需从零开始进行槽体轮廓、安装位、电极固定结构的设计，大幅缩短结构开发周期，同时经过实际使用验证的结构形式也能减少后期试产阶段出现的结构问题，降低开模后的修改成本。
