国标4040壁厚1.0工业铝型材结构

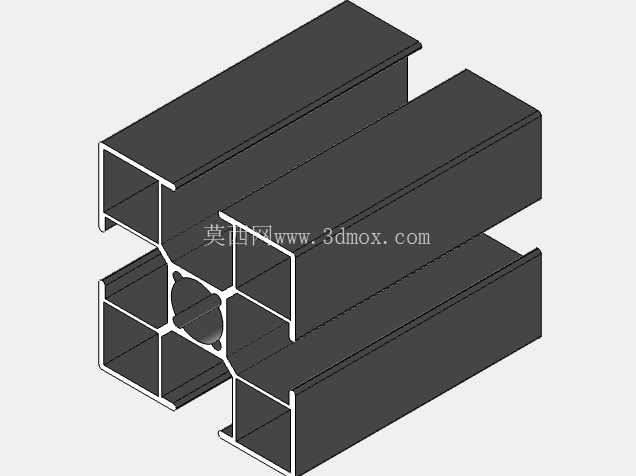

在自动化产线搭建、小型设备机架制作、工作台框架组装的场景里，40系列国标铝型材一直是选型清单里的高频选项，这款壁厚1.0的4040铝型材，刚好适配对承重要求适中、同时需要控制整体机架重量的应用场景。从截面结构来看，这款型材采用四腔体对称布局，中心位置预留了标准的欧标/国标通用槽位适配空间？不对，这款是国标型材，中心的圆孔结构是为了适配内置连接件、弹性螺母块的安装路径，四个方向的外槽均为标准国标槽宽，可直接卡入对应规格的T型螺栓、弹性扣件，不需要额外在型材表面打孔攻丝，就能完成横向、纵向型材的拼接固定。

实际做设备框架选型时，很多新手容易忽略壁厚对应的承重边界，这款1.0壁厚的4040型材，单根4米长度的自重控制在合理区间，单人即可完成搬运和组装，当作为垂直支撑立柱使用时，在单根立柱承载不超过80kg、框架整体高度不超过2米的前提下，配合角码或者内置连接件组装后，整体框架的形变量可以控制在设备运行允许的范围内，不会因为机架晃动影响上方安装的检测元件、执行机构的定位精度。如果是作为水平横梁使用，跨距控制在1米以内时，中部挂载30kg以内的工装、走线槽或者小型气动元件，长期使用也不会出现明显的下挠变形，完全能满足3C电子组装工位、小型检测设备机架、物料周转车框架的使用需求。

从设计逻辑上看，这款型材的截面做了等壁厚优化，除了中心加强筋位置的厚度适配连接需求外，四个外侧面的壁厚均匀，挤压生产时的出料稳定性更好，成品的直线度、截面尺寸公差更容易控制，后期做表面阳极氧化处理时，膜厚均匀性也更有保障，不会出现局部色差或者膜厚不足导致的耐磨性能下降问题。型材四个外角均做了标准的R角过渡，既避免了组装过程中尖锐边角划伤操作人员，也能在安装封板、亚克力防护面板时，配合专用的封边条实现更贴合的安装效果，不会出现缝隙不均的问题。

安装边界方面，这款型材的端面可以直接安装4040规格的端盖，不需要额外裁切，槽内可以嵌入国标规格的密封条、走线槽条，当需要在型材上安装脚轮、脚杯时，可直接在端面中心孔攻丝或者使用端面连接板，配合M8/M10规格的螺栓完成固定，不需要额外焊接或者打孔，整个组装过程全部采用装配式连接，后期如果需要调整框架尺寸、增减工位，只需要拆卸对应位置的连接件就能完成改造，不会像焊接钢结构框架那样一旦成型就难以调整。另外，型材表面的氧化层具备不错的耐腐蚀性能，在普通车间环境下长期使用不会出现锈蚀问题，日常维护只需要擦拭表面灰尘即可，不需要做额外的防锈处理。

很多做小型非标设备的工程师在做轻量化设计时，会优先选这款1.0壁厚的4040型材，相比2.0壁厚的同规格型材，它的成本更低、重量更轻，而在多数低负载的应用场景下，它的结构强度完全够用，不会出现性能过剩的问题。比如在制作桌面型的小型测试工装框架、车间现场的物料展示架、设备周边的安全防护围栏框架时，这款型材的性价比优势非常明显，配合对应的连接配件，整个框架的组装周期比焊接钢结构缩短60%以上，而且组装现场不需要动火作业，不会产生焊渣、烟尘，符合无尘车间、组装车间的现场作业要求。

需要注意的是，这款型材在选型时要确认槽口尺寸为国标规格，对应的T型螺栓、螺母块、角码等配件都要匹配国标槽宽，不要和欧标4040型材的配件混用，避免出现安装间隙过大、连接强度不足的问题。如果框架需要更高的承重或者更大的跨距，就需要选择更厚壁厚的型材，或者在型材内部加装加强衬钢，但对于多数轻载应用场景，这款1.0壁厚的国标4040铝型材已经能覆盖绝大多数的使用需求，是轻量化框架搭建的核心基础构件。
