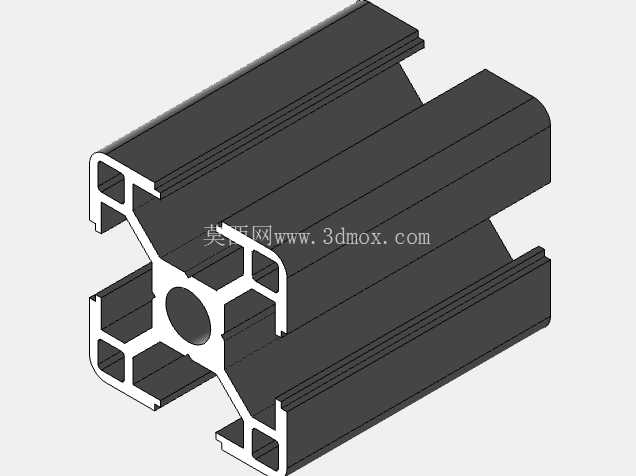

3030系列欧标槽工业铝型材截面结构

这款3030规格的工业铝挤压型材，是轻型自动化设备机架搭建场景里应用覆盖率极高的基础构件，日常做小型输送线侧架、桌面式工装台框架、检测设备外围护架、电子产线工位操作台的时候，选型阶段最先纳入考量的就是这类截面的型材。从截面结构来看，四个方向均开设有标准T型槽道，槽口尺寸适配常用的T型螺栓、法兰螺母，不需要额外在型材本体上打孔攻丝，搭建框架时只需要将配套角件、螺栓嵌入槽道锁紧即可完成连接，后期调整工位布局、增减功能附件的时候，只需要松开对应位置的紧固件就能挪动安装位，完全不会像焊接钢框架那样一旦成型就难以改动。型材中心位置预留的通孔，既可以作为穿线通道走设备的控制线缆、气动软管，让框架内部走线更规整，避免线缆外露被剐蹭破损，也可以穿入圆钢做加强芯，在跨度较大的横梁位置提升整体抗弯刚度，减少长距离承重下的绕度变形。截面的筋板布局做了等壁厚优化，挤压成型时铝料在模具型腔内流动更均匀，不会出现局部壁厚差过大导致的成型后应力变形，成品校直后的直线度可以满足高速运动模组的安装基准要求，不需要后续再做铣削加工就能直接装配线性导轨。实际选型时要注意，这款型材的截面外轮廓尺寸为30mm×30mm，槽道中心到型材端面的距离为标准7.5mm，搭配的角码、端盖、脚轮连接板等配件全部是通用30系列规格，不需要单独开模定制配件，项目落地时的配件采购周期更短，综合搭建成本比焊接钢结构低40%左右，而且铝型材本身的阳极氧化表层耐磨耐腐蚀，车间日常使用中不会像碳钢那样容易生锈掉漆，后期维护只需要擦拭表面灰尘即可。做设备框架设计的时候，单根型材的支撑跨度建议控制在1米以内，如果作为承重横梁使用，上面负载超过20kg的时候，要在横梁中部增加支撑立柱或者选用加强筋更厚的同规格重载款型材，避免长期负载下出现型材弯曲变形。槽道内部可以嵌入密封条、有机玻璃板或者钣金门板，做设备的安全防护围挡时，不需要额外做焊接固定，直接把板材嵌进槽道再用压条锁紧就能完成安装，防护面板的拆装都很方便，后期设备检修的时候可以快速拆下围挡接触内部机构。这款型材的连接方式除了常用的角件连接，还可以使用弹性扣件、内置连接件做隐藏式连接，框架外表面不会露出螺栓头，整体外观更整洁，适合做对外观有要求的桌面实验设备、展示类设备的框架结构。在做三维建模的时候，要准确还原槽道的倒角尺寸、中心孔的直径公差、筋板的壁厚参数，这样导出的工程图才能直接用于型材下料切割，装配模拟的时候也能准确检查螺栓、角件和型材的干涉情况，避免实际装配时出现配件装不上、槽道对位不准的问题。很多刚接触机架设计的工程师容易忽略型材端部的攻丝深度要求，这款型材的端部端面可以攻M6或者M8的螺纹孔，用于连接脚杯、脚轮或者端面板，攻丝深度要控制在12mm以内，避免钻穿型材壁导致螺纹滑牙，影响连接强度。另外型材的切割长度公差要控制在±0.2mm以内，两端的切割面要做倒角处理，去除切割产生的毛刺，避免装配时刮伤操作人员或者划破线缆表皮。在汽车冲压模具的周边辅助工装搭建场景里，这类轻型铝型材常用来做模具存放架的分层托架、检测工位的量具放置台，因为铝型材本身重量轻，调整工装位置的时候不需要借助吊装设备，两个操作人员就能挪动调整，相比钢制工装的灵活性高很多。
