手动液压管材弯曲加工设备结构设计

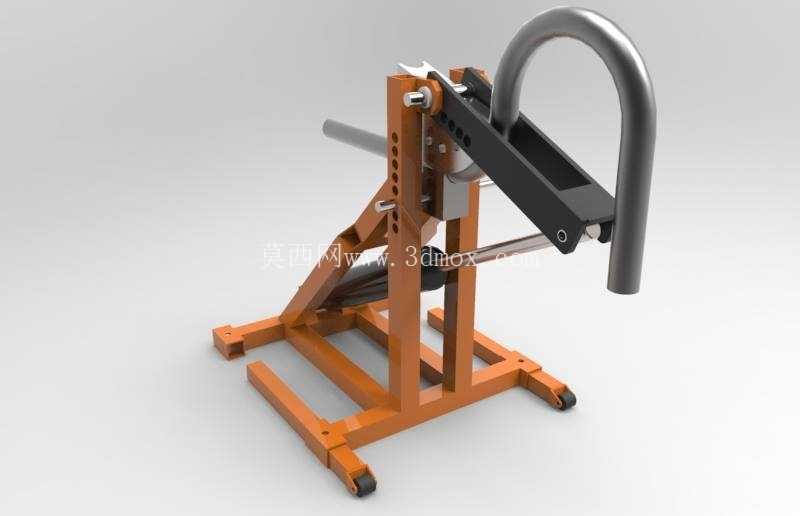

　　在现场管路铺设、小型五金加工、水电安装、汽修维保这类没有大型自动化弯管设备进场条件的作业场景里，手动液压弯管设备是不可替代的作业工具，它不需要外接电源、气源，依靠手动液压动力输出就能完成金属管材的冷弯作业，尤其适合零散管材加工、现场临时改管、小批量定制弯管的作业需求。从结构设计逻辑来看，这款设备采用了三角支撑的开式焊接机架，整体框架用矩形钢管拼焊而成，底部的两个横向支腿向前后方向延伸，形成足够宽的支撑跨度，作业时不需要额外打地脚螺栓固定，直接放置在平整地面上就能承受弯管时的反作用力，支腿端部预留的安装孔也可以在固定工位作业时通过膨胀螺栓锁死在地面，进一步提升大管径弯管时的设备稳定性。

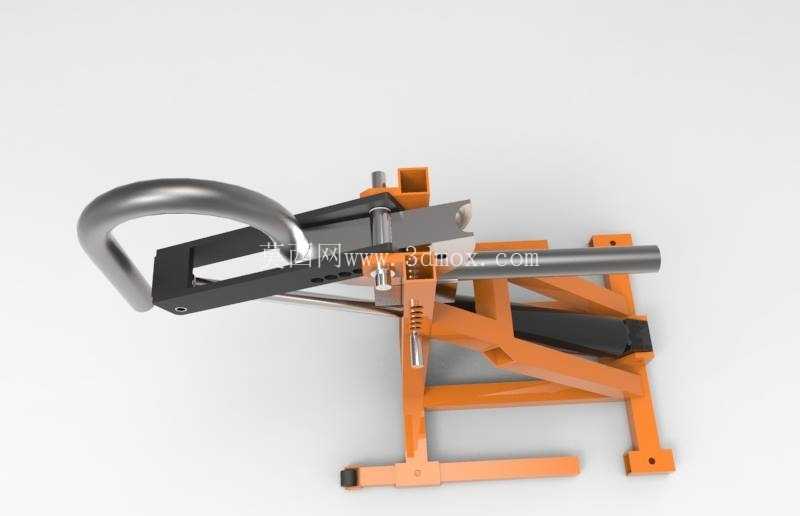

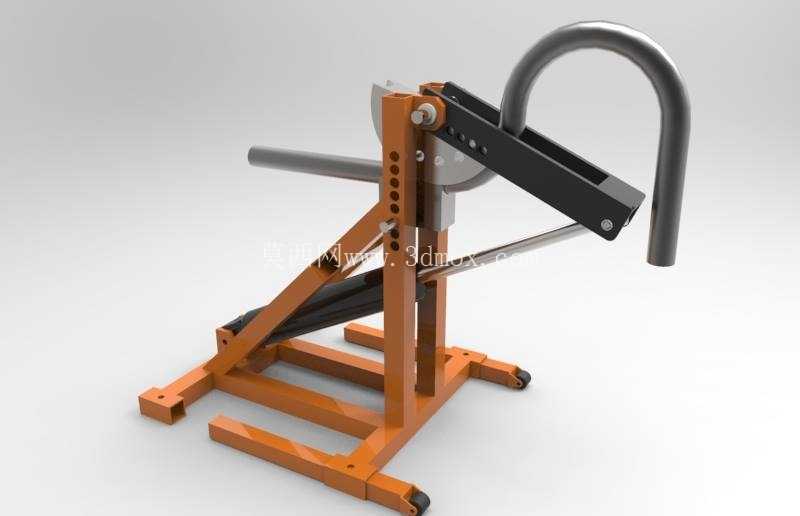

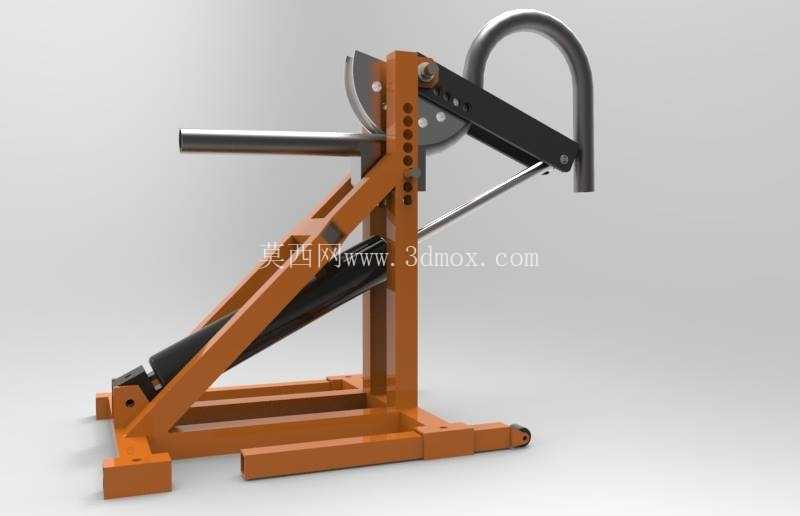

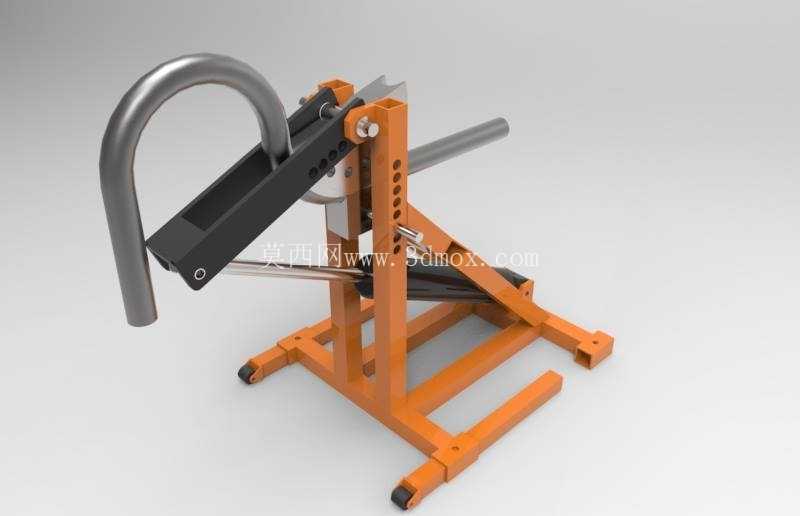

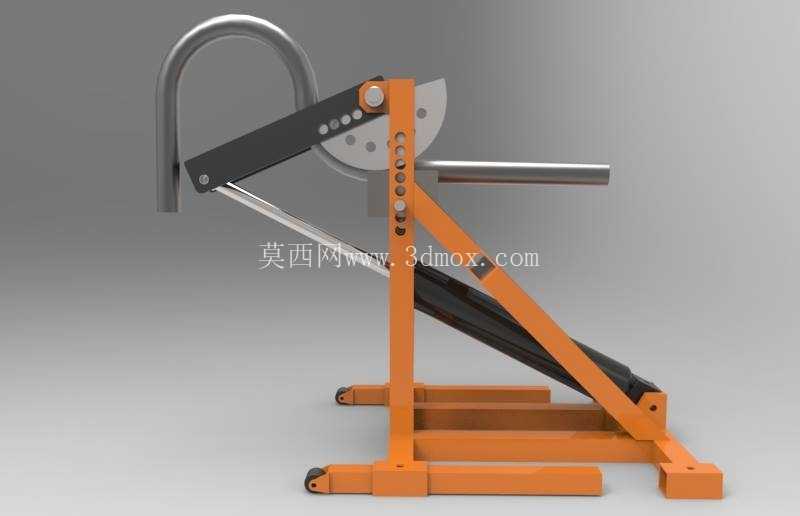

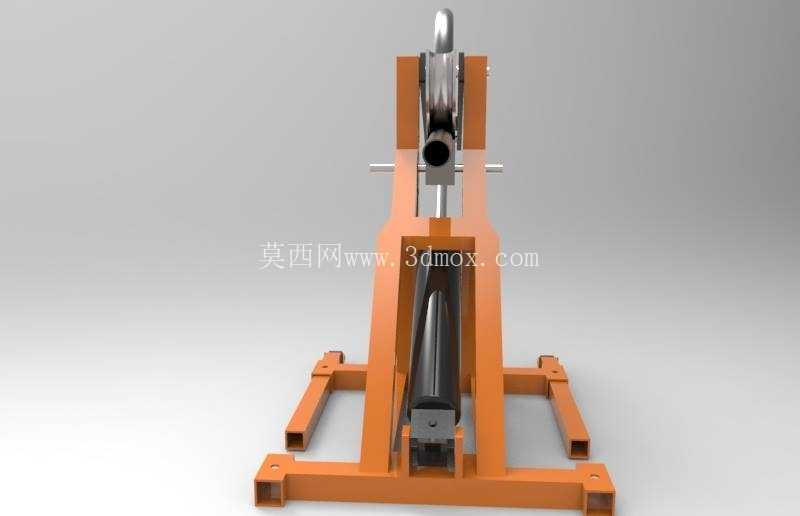

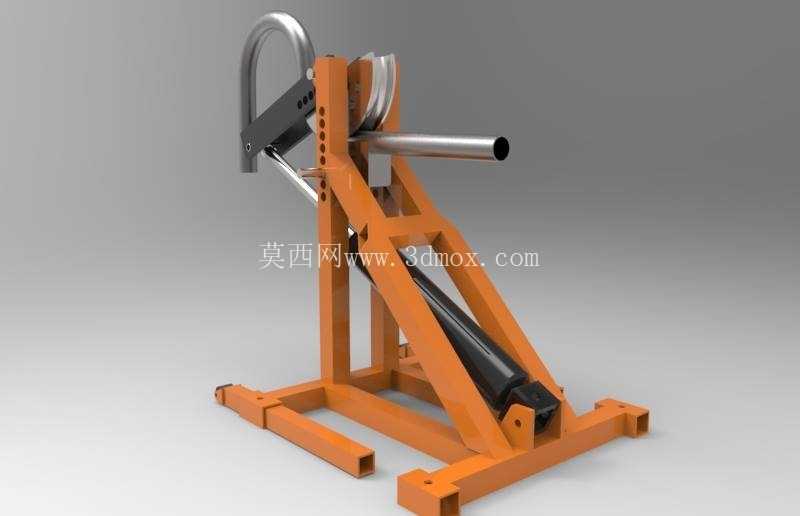

　　设备的核心执行单元是卧式布置的手动液压油缸，油缸缸筒尾部通过铰接销轴固定在机架下部的斜向支撑梁上，油缸活塞杆的输出端连接弯管成型胎具，胎具的圆弧槽根据常用管材外径做了匹配设计，弯管作业时将待加工管材穿入机架上部的定位横管与成型胎具之间，通过手动压杆驱动油缸缓慢伸出，推动胎具挤压管材，配合机架上部的定径靠轮，就能将管材弯曲到需要的角度，机架立柱上排布的多组调节孔，可以根据管材的管径、需要的弯曲半径调整靠轮的安装位置，覆盖常用规格的无缝钢管、镀锌钢管、薄壁铁管的弯曲需求，避免弯管过程中出现管材瘪陷、弯角起皱的问题。从安装边界尺寸来看，这款设备的整体占地长度控制在1.2米以内，宽度在0.6米左右，整机高度不超过0.9米，重量控制在单人可短距离挪动的范围内，不需要预留大型设备的安装操作空间，在狭小的作业车间、户外施工点、流动维修车上都能放置使用。设备的手动液压驱动部分集成了溢流保护结构，当输出压力达到额定值时会自动泄压，避免过载导致油缸损坏或者管材过度变形，液压杆的表面做了硬铬镀层处理，在户外潮湿、多粉尘的作业环境下也能减少锈蚀、拉缸的问题，延长设备的无故障使用周期。

　　和电动弯管设备相比，这款手动液压结构的设备没有电机、电控部件，日常维护只需要定期补充液压油、检查铰接销轴的磨损情况即可，维护成本极低，也不存在电气部件受潮、漏电的安全隐患，非常适合流动作业、野外施工的场景使用。在三维建模过程中，机架的焊接结构做了等强度的简化处理，所有的焊缝位置都按照实际焊接工艺预留了焊角尺寸，液压油缸的铰接点、胎具的滑动轨迹都做了运动仿真校验，确保在最大行程位置时，胎具和机架、定位横管之间不会出现运动干涉，靠轮的调节孔位按照常用管径的弯曲半径参数做了等距排布，每个孔位都对应固定的弯曲半径参数，作业时不需要反复测量调整，只需要将靠轮插入对应孔位就能快速定位，提升现场作业的效率。

　　设备的操作手柄做了加长设计，利用杠杆原理降低手动打压时需要的作用力，单人就能完成整个弯管作业流程，不需要额外配合作业人员，在单人作业的施工场景下能大幅降低人力成本。弯管胎具采用了分体式设计，可以根据不同的管材外径更换对应槽宽的胎具，不需要更换整个机架主体，拓展了设备的加工范围，降低了用户的设备采购成本。机架表面采用了喷涂防锈处理，所有的棱角位置都做了倒角处理，避免作业过程中划伤操作人员，整体结构没有复杂的传动部件，故障率极低，即使没有专业维修能力的一线作业人员也能快速上手操作，不需要长时间的培训学习。
