越野车辆配套Winchmax电动绞盘结构设计

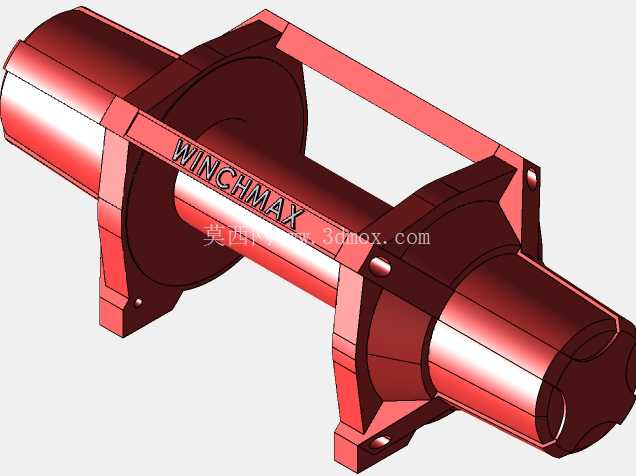

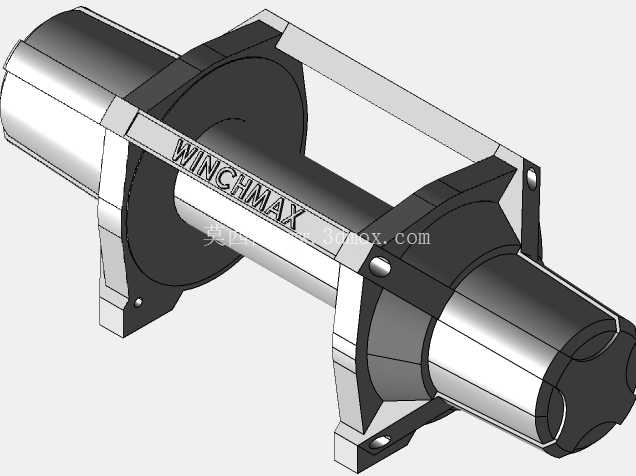

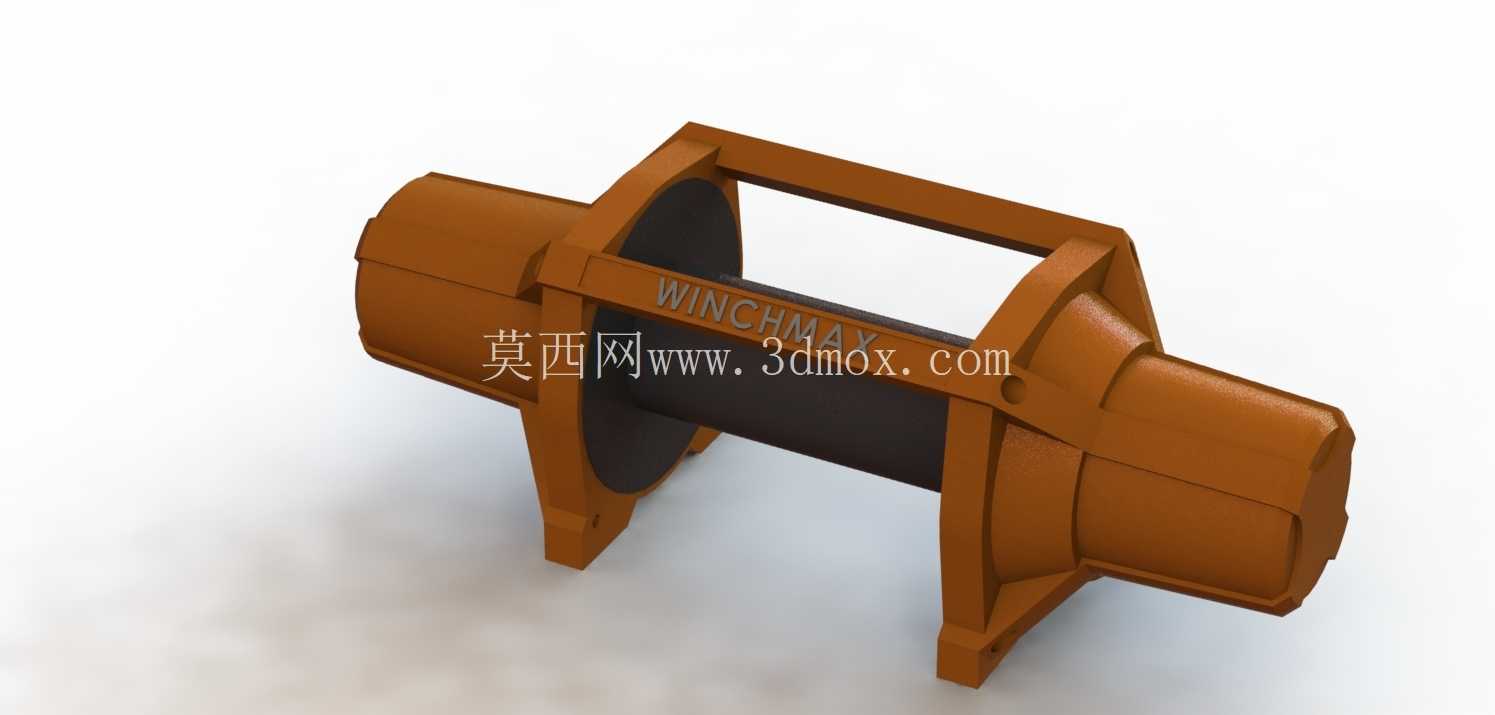

　　这款绞盘结构主要面向越野场景的重载牵引需求设计，适配硬派越野车辆的前杠安装位，可在车辆陷困、障碍物拖拽、户外作业牵引等场景下提供稳定的拉力输出。从结构布局来看，整体采用对称式承力框架设计，两端的卷筒支撑脚直接对接安装基座，安装孔位的排布匹配主流越野车型的前防撞梁预留位，安装时无需对车架进行大范围切割改造，仅需匹配对应厚度的固定垫片即可完成装配，横向安装跨度控制在常规越野前杠的有效安装区间内，不会超出车身两侧宽度边界，避免越野通行时剐蹭两侧障碍物。卷筒部分采用中间内凹的柱形结构，缆绳收卷时可自动向卷筒中部归集，避免收缆过程中缆绳偏磨两侧支架，延长缆绳使用寿命，卷筒表面做了防滑纹理处理，大载荷牵引时不会出现缆绳与卷筒相对打滑的问题。

　　两侧的端盖结构集成了传动机构的安装腔体，可内置减速齿轮组与制动结构，牵引作业时制动机构可自动锁止卷筒，避免载荷回退引发安全隐患。承力支架采用一体化的框型结构，上沿的提握结构既可以作为装配时的吊装着力点，也可在日常维护时作为缆绳导向的辅助限位结构，支架的壁厚经过载荷校核，可承受额定拉力下的弯矩载荷，不会出现支架变形、焊缝开裂的问题。设计过程中优先考虑了野外作业的可靠性，所有外露结构件均做了圆角过渡处理，避免应力集中引发的结构断裂，同时外露的安装面预留了密封件安装槽，可适配防水密封胶圈，满足户外涉水、泥泞场景下的使用需求，避免泥水进入传动腔体造成齿轮磨损。

　　从功能实现来看，该绞盘可支持正反转收放缆操作，卷筒的容绳量匹配对应拉力级别的迪尼玛缆绳规格，缆绳导出方向可根据安装位置调整导向架角度，适配不同角度的牵引作业需求，无论是正向拖拽陷困车辆，还是侧向牵引障碍物，支架结构都能均匀传递载荷，不会出现单侧受力过载的问题。在建模过程中，对各个承力部位的装配间隙做了精准控制，两端支撑轴与卷筒轴承位的配合公差选用过渡配合，既保证卷筒转动顺畅，又不会出现径向窜动，支架与安装基座的连接孔位做了沉头处理，固定螺栓安装后不会突出安装面，避免缆绳收放时剐蹭螺栓头部。

　　考虑到越野场景下的维护便利性，结构设计时将易损的制动片、密封件都设计为可快速拆卸的结构，无需整体拆解绞盘即可完成易损件更换，端盖的固定螺栓采用统一规格，野外维护时仅需配套对应尺寸的套筒即可完成拆装作业，无需携带多规格工具。整体结构没有冗余的装饰性部件，所有外形结构都服务于承力、安装、防护的功能需求，框架的加强筋布局完全匹配拉力传递路径，载荷从缆绳传递到卷筒，再通过两端支撑轴传递到两侧支架，最终分散到安装基座的各个固定点上，整个传力路径没有应力突变的薄弱环节，可满足额定载荷下的长时间牵引作业需求，不会出现结构永久变形。
