便携式手动液压金属管材弯制设备

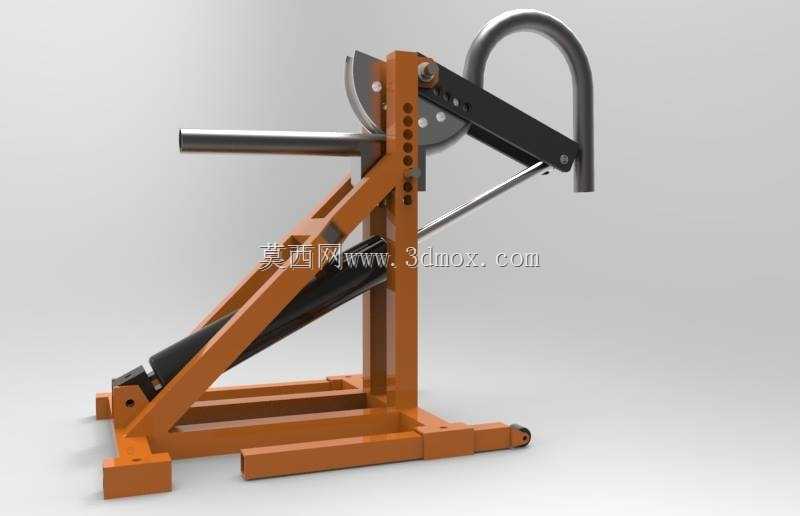

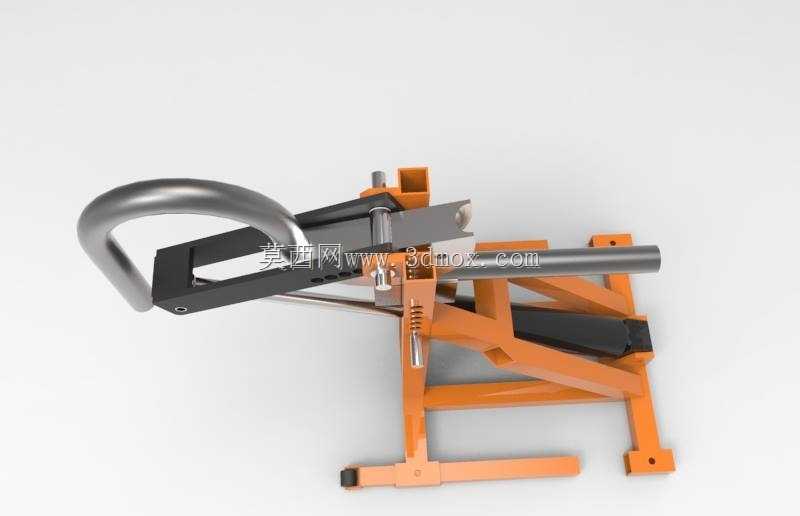

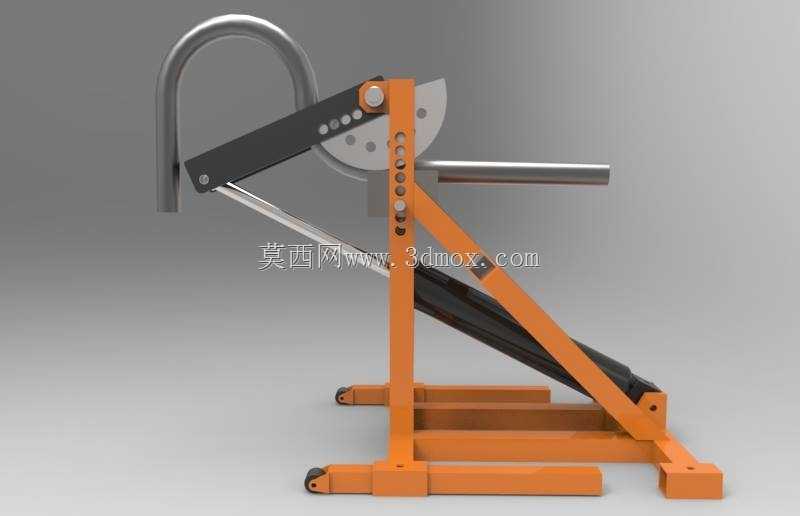

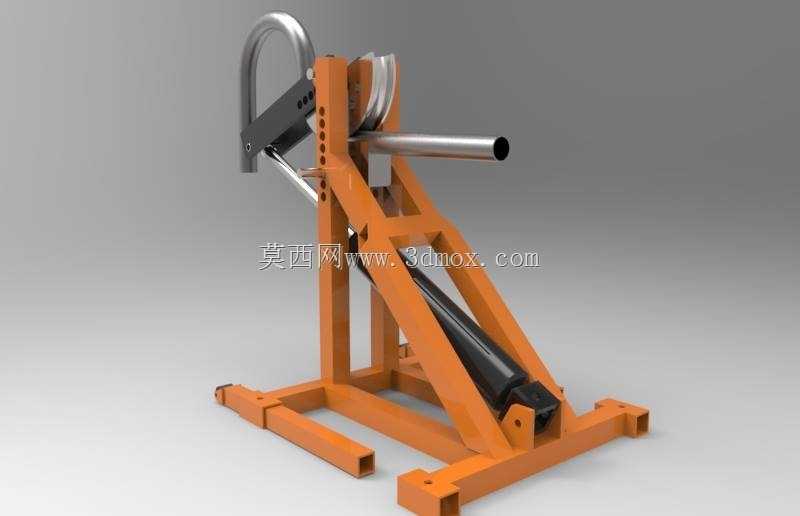

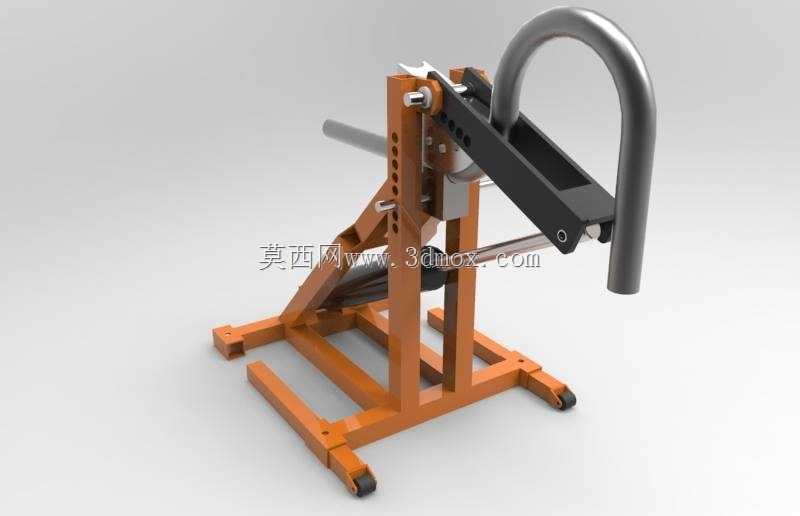

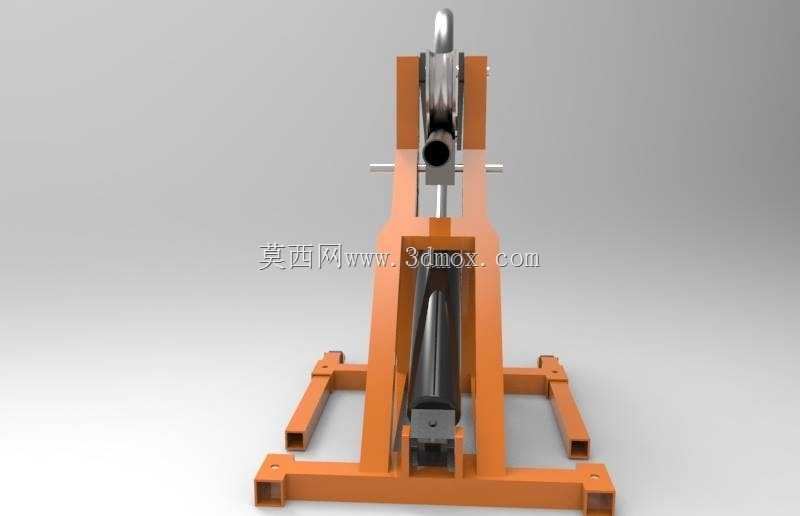

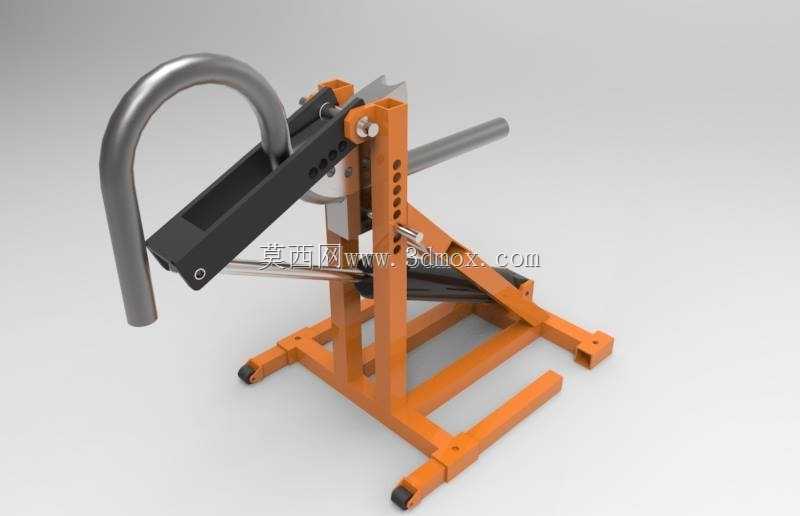

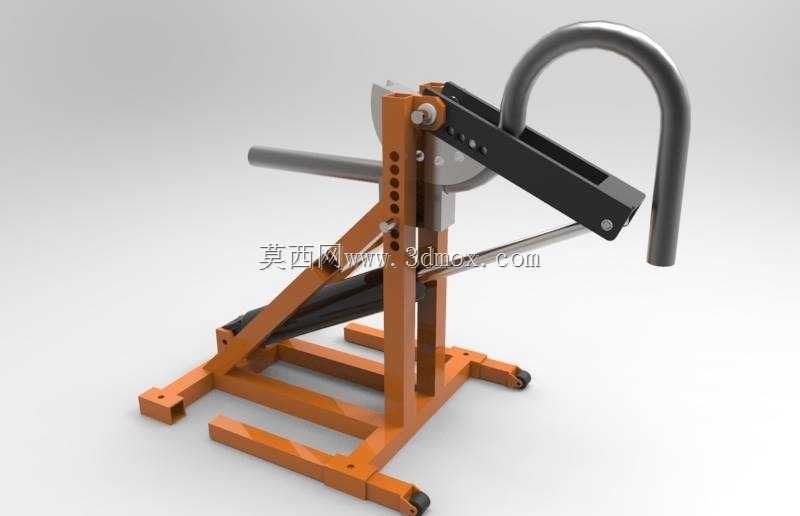

这款手动液压弯管设备主要面向小型加工门店、水电安装班组、户外管路施工作业、小型五金加工厂等场景使用，能够在无外接动力电源的作业环境下完成金属圆管的冷弯成型作业，解决了施工现场管材弯折依赖大型电动设备、转运成本高、小批量弯管作业效率低的痛点。设备核心采用手动液压驱动结构，作业时将待加工金属管材放置在对应管径的弯管模具槽内，通过手动压动液压杆驱动执行油缸伸出，带动弯管压轮沿定模轮轨迹运动，平稳对管材施加均匀弯折力，可避免传统手动弯管容易出现的管材瘪陷、弯折角度不均、管壁拉伤等问题，弯折后的管材弧度顺滑，管口无变形，能够直接用于管路对接安装。从设计思路来看，整机采用框架式方管焊接机架结构，底部设计有向外延伸的支撑底脚，作业时可通过底脚的安装孔将设备固定在工作台面或者临时硬质地面上，无需额外浇筑安装基础，设备整体重心偏低，弯管作业时不会出现侧翻、晃动的问题，机架侧面预留了多组不同规格定模的安装孔位，可根据待加工管材的管径快速更换对应模具，适配不同规格的普通钢管、镀锌管、薄壁不锈钢管的弯制需求。设备的液压驱动单元倾斜布置在机架内部，既充分利用了机架内部空间缩小整机外形尺寸，又让手动操作的压杆位置处于符合人体工程学的高度，操作人员站立作业时无需过度弯腰或者抬手即可完成压油操作，长时间作业的疲劳度更低。弯管作业端的定模轮与动压轮均采用圆弧槽设计，槽型弧度与对应管材的外径完全匹配，弯折过程中轮槽完全包覆管材外壁，让管材受力均匀分散，有效控制弯管处的椭圆度在管路施工允许的误差范围内。整机外形紧凑，单人即可完成搬运转移，安装边界要求低，仅需要一块平整的硬质支撑面即可固定使用，不需要配套复杂的电控、气控管线，日常维护仅需要定期检查液压油位、给铰接转动部位加注润滑脂即可，维护成本极低，非常适合零散分布的小批量弯管作业场景，能够替代大型弯管设备完成小半径、小角度的管材弯制作业，大幅降低小型施工队、加工门店的设备投入成本。
