轮毂盖压铸成型模具结构设计方案

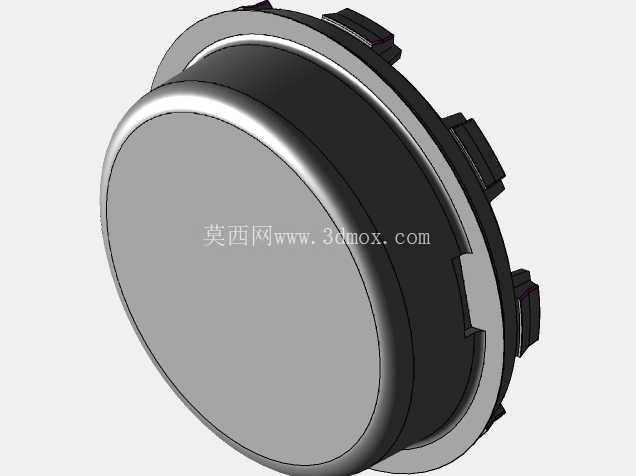

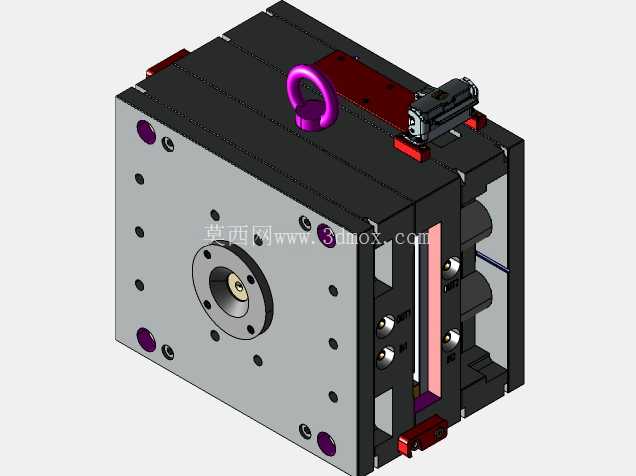

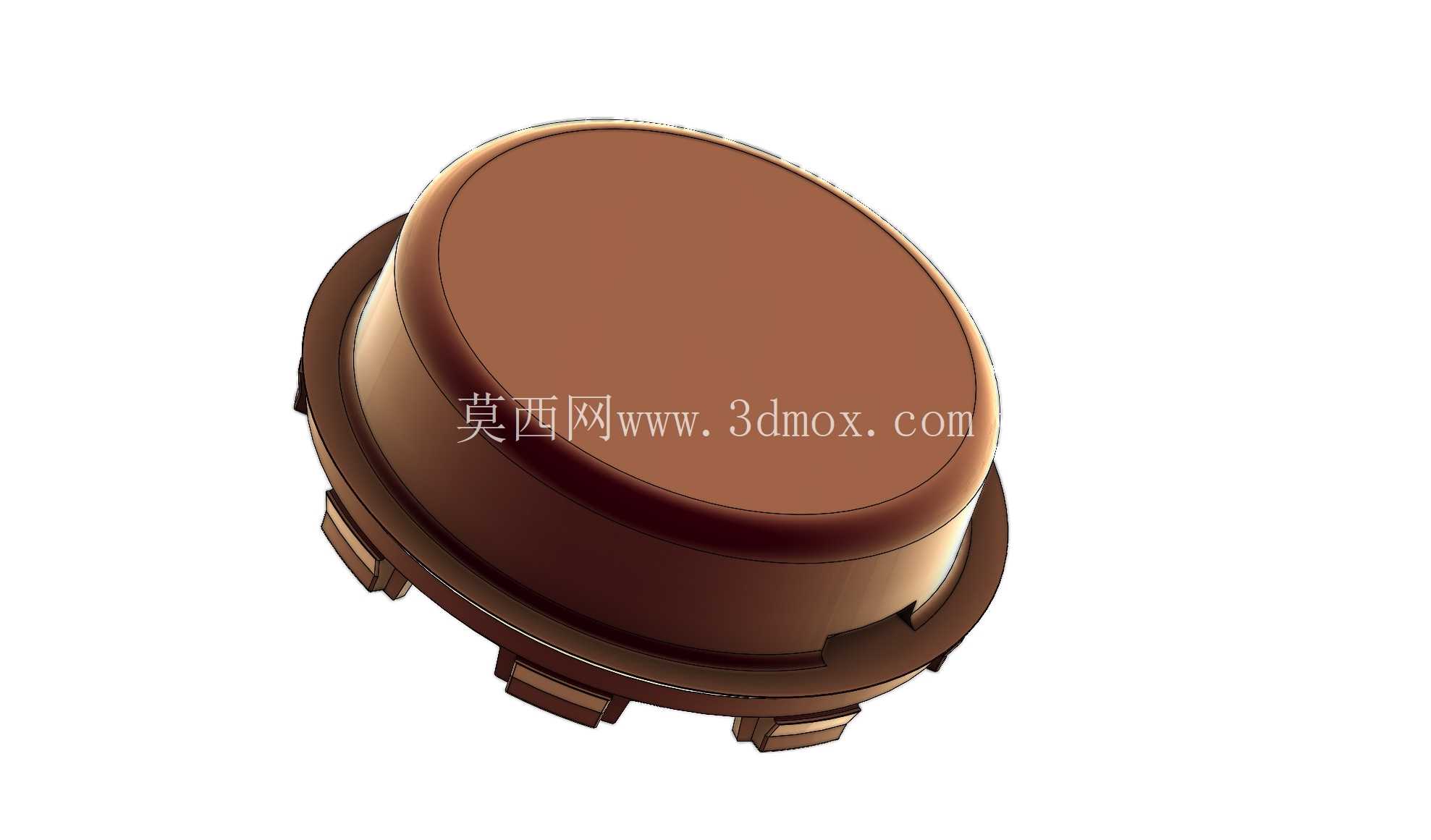

　　这套模具针对汽车轮毂端盖类压铸件开发，适配常规卧式冷室压铸机安装使用，日常生产场景覆盖乘用车、商用车轮毂密封端盖的批量压铸成型工序，成型后的铸件直接作为轮毂总成的端部密封构件，承担轮毂轴端防尘、防泥水侵入、防护轴承润滑脂外泄的功能，是轮毂总成装配环节不可或缺的配套工装。从结构布局来看，模具采用两板模标准模架搭配侧抽芯机构的组合形式，模架整体为方正箱式结构，安装面预留标准压铸机T型槽装夹定位孔位，可直接适配市面主流吨位的卧式冷室压铸机，无需额外加工过渡连接工装，安装时只需对准设备定模板、动模板的定位圈止口，锁紧周边压板即可完成装夹，整体安装边界控制在常规压铸机的容模尺寸区间内，不需要对设备进行改造。

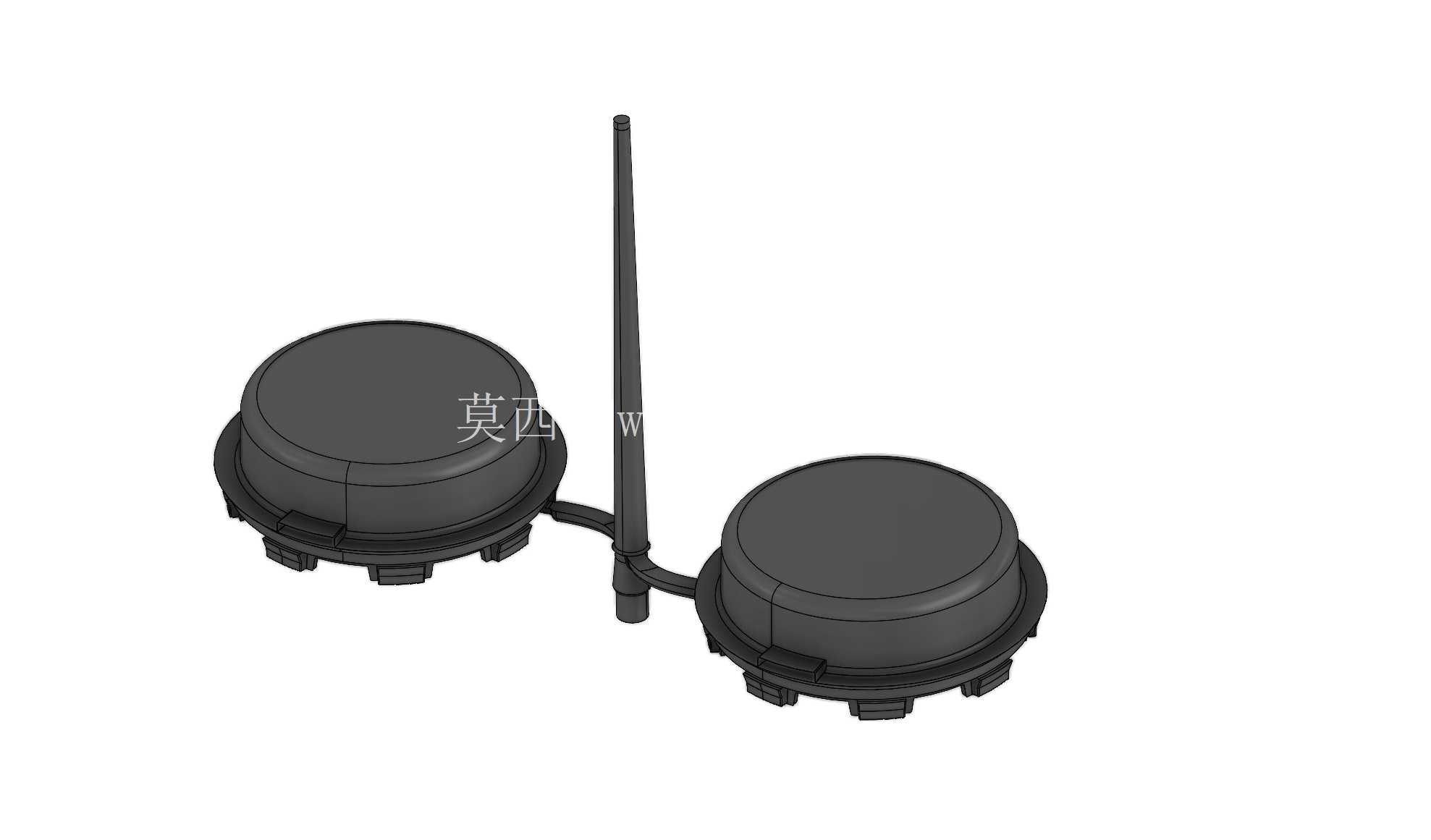

　　设计阶段优先考虑铸件的成型精度与脱模顺畅性，浇注系统设置在模具侧方的进料位置，流道截面采用渐变式设计，从直浇道到内浇口逐步缩小过流面积，保证金属液在充型过程中保持平稳的流态，避免卷气造成铸件内部气孔缺陷；针对轮毂盖的环形薄壁结构，内浇口沿铸件周向均匀分布，让金属液可以同时填充型腔各个区域，减少局部冷隔、充型不满的问题。冷却系统采用直通式水路与点冷组合的布置方式，在定模型芯、动模镶块以及浇口套位置分别设置独立冷却回路，生产过程中可以根据不同区域的温度需求单独调节冷却水流量，让模具整体温度场保持均匀，避免局部过热导致铸件粘模、收缩变形，同时缩短单件生产的冷却周期，提升整体生产效率。侧抽芯机构针对轮毂盖侧面的倒扣结构设计，采用斜导柱驱动的滑块抽芯形式，滑块与导柱的配合间隙控制在合理公差范围内，抽芯行程刚好覆盖倒扣的脱模距离，既不会因为行程过大造成模具体积冗余，也不会因为行程不足导致脱模时拉伤铸件侧面；滑块上设置耐磨板与锁紧楔，合模状态下锁紧楔承受压铸过程中的金属液反压力，避免滑块移位造成铸件尺寸超差，耐磨板采用高硬度合金材料，长期生产过程中可以减少滑块滑动面的磨损，延长模具的维护周期。

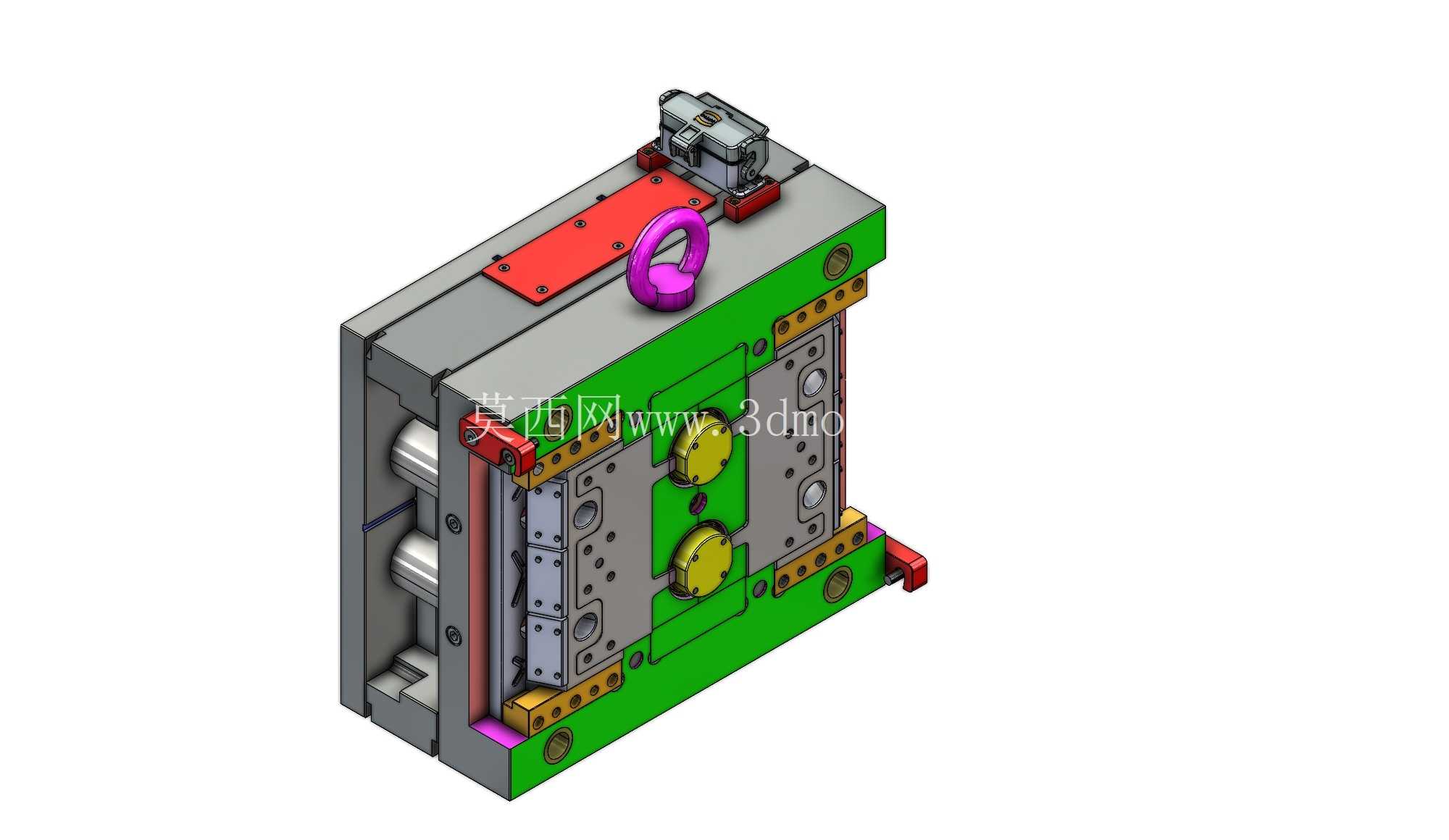

　　模具的导向系统采用导柱导套配合精定位块的双重定位结构，导柱导套承担开模合模过程中的粗导向功能，合模终了阶段精定位块插入对应定位槽，保证动定模的合模精度控制在0.02mm以内，避免合模错位导致铸件出现飞边、壁厚不均的问题；顶出系统采用顶杆顶出与推板顶出结合的方式，针对轮毂盖的环形端面设置均匀分布的顶杆，同时在铸件外缘设置推板辅助顶出，顶出过程中各个顶出点的受力保持均匀，不会因为局部顶出力过大造成铸件顶白、顶变形的问题。

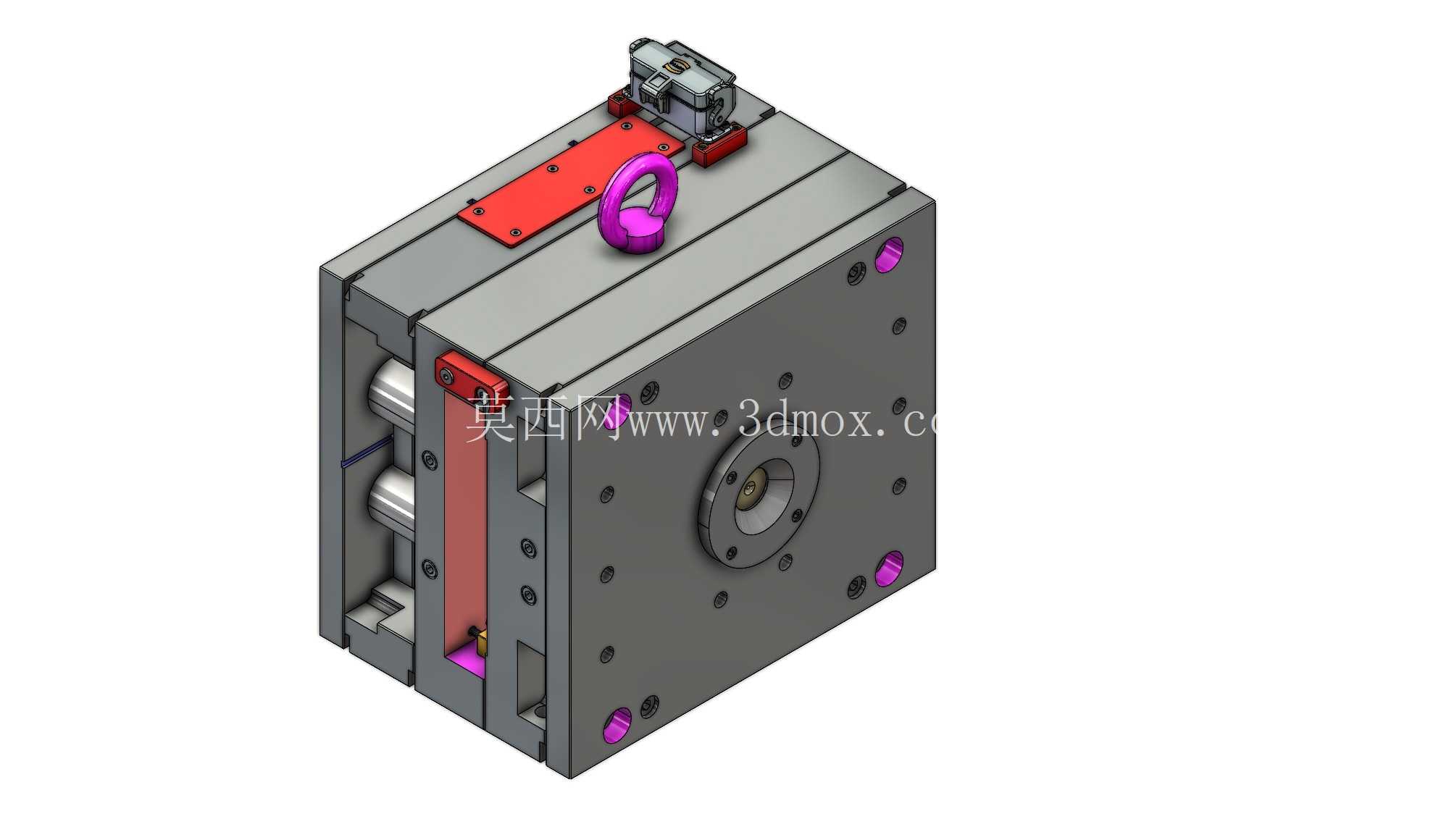

　　模具外露的吊环孔按照模架整体重量配置对应规格的吊环，安装、搬运过程中可以通过吊环平稳起吊整套模具，避免吊装过程中模具倾斜碰撞造成零部件损伤；模具表面的各连接螺栓采用内六角高强度螺栓，沉头孔深度与螺栓长度匹配，螺栓锁紧后端面不高出模架表面，避免合模过程中发生干涉。日常生产维护时，只需要定期清理分型面的金属残渣、给导柱导套和滑块滑动面涂抹高温润滑脂，检查冷却水路是否存在堵塞泄漏即可，整体维护难度较低，适合连续化批量生产场景，成型后的铸件只需要经过简单的去飞边、抛丸处理即可进入后续机加工工序，尺寸一致性稳定，能够满足轮毂总成装配的公差要求。
