多工位级进冲压模具结构设计方案

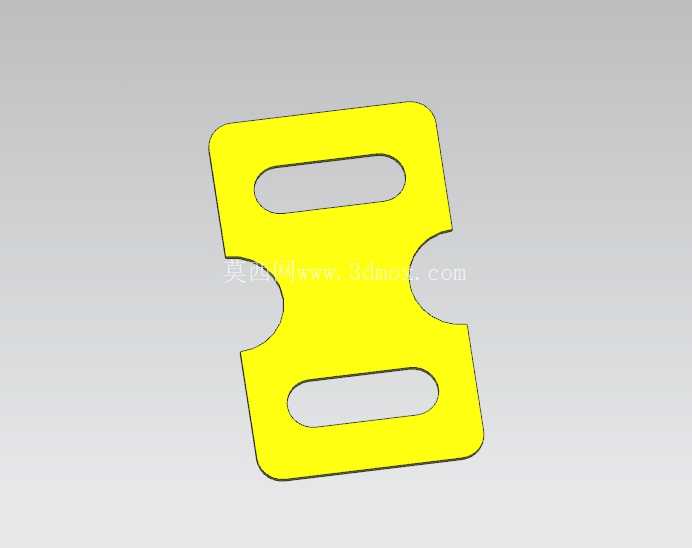

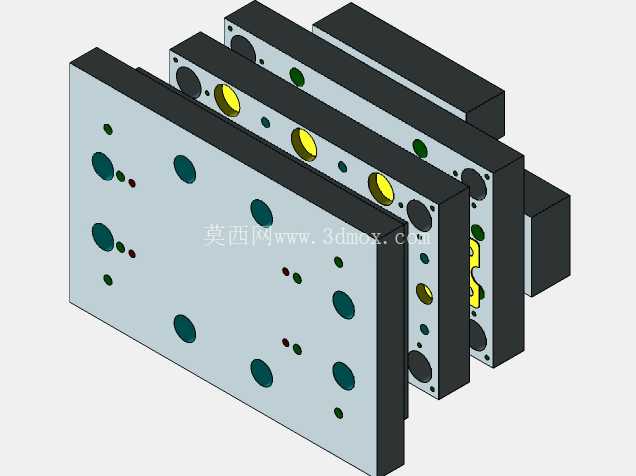

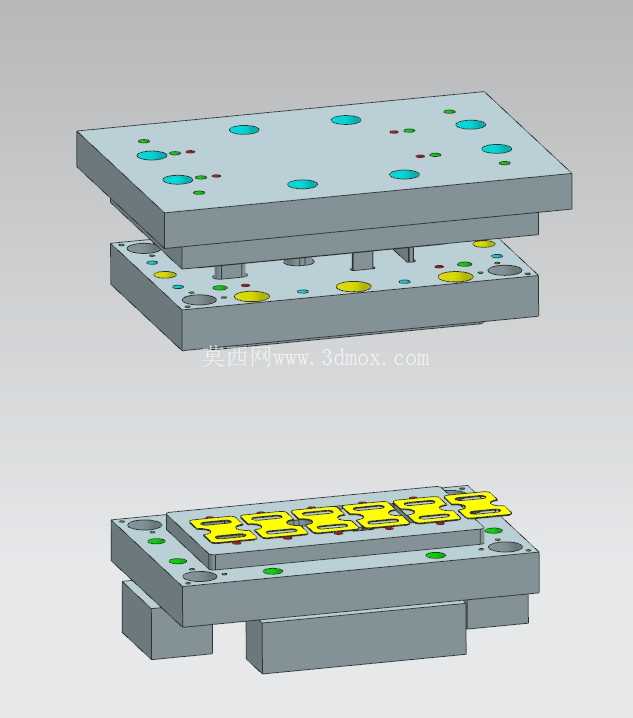

　　这套级进模结构针对薄金属带料连续冲压工序设计，主要应用于五金冲压件批量生产场景，适配高速冲床的连续送料作业需求，可在单次冲床行程内完成多道冲压工序，覆盖冲裁、弯曲、成型等多工序连续加工，无需单工序模具反复定位装夹，能大幅提升中小尺寸五金冲压件的生产效率，降低人工装夹定位带来的尺寸误差。整套模具采用上下模分体式结构，上模部分通过模柄与冲床滑块连接，随滑块做上下往复运动，下模部分固定在冲床工作台面，通过导柱导套实现上下模的精准合模导向，避免合模过程中出现错位啃模的问题。模具的卸料部分采用弹性卸料结构，搭配均匀排布的弹性元件提供卸料力，确保冲压完成后带料能顺利从凸模上脱离，不会随凸模上行带起料带，保障连续送料的顺畅性。

　　定位结构采用侧刃配合导正销的组合定位方式，侧刃先对带料侧边进行冲切定距，后续工位通过导正销插入预冲的定位孔内实现精定位，保证每个工位的冲压位置精度，控制多工序累计误差在冲压件公差允许范围内。凸模与凹模采用镶拼式结构设计，易磨损的冲切刃口部分单独制作镶件，通过螺钉与销钉固定在模座上，后续刃口磨损后可单独拆卸更换镶件，无需整体报废模架，降低模具后期维护成本。模座部分采用加厚钢板加工，保证整体刚性，避免高速冲压过程中模座变形影响冲压精度，上下模座的安装孔位按照常规冲床的工作台安装尺寸设计，适配多数普通开式冲床的安装边界，无需额外制作过渡安装板即可完成装夹。

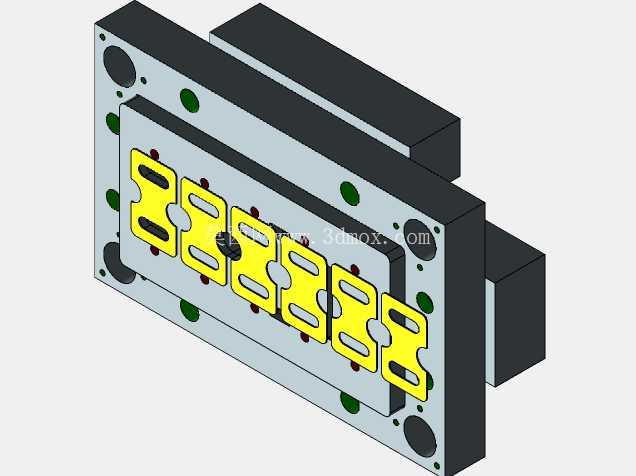

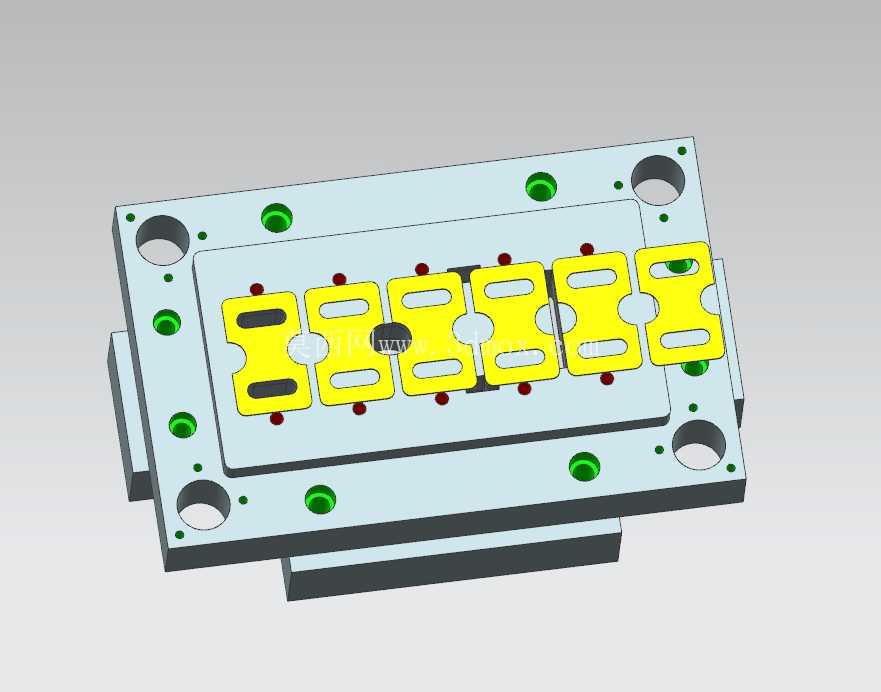

　　模具内部的弹性元件根据不同工位的力需求选型，卸料弹簧采用不同刚度的规格匹配不同工位的卸料力需求，避免弹力过大导致带料变形，或是弹力不足出现卸料卡滞的问题。紧固元件采用内六角螺栓配合圆柱销的组合，螺栓提供锁紧力，圆柱销承受剪切力并保证装配位置精度，所有紧固元件的排布避开冲压作业的受力区域，同时预留足够的扳手操作空间，方便后期拆装维护。模具的工位排布按照冲压工序顺序依次排列，先完成冲定位孔、冲切外形余料，再逐步完成成型、弯曲工序，最后将成品从料带上分离落下，工位之间预留足够的搭边宽度，保证料带在送进过程中有足够的连接强度，不会出现料带拉断变形的问题。

　　导柱导套采用可拆卸式结构，配合间隙控制在合理范围内，既保证导向精度，又避免配合过紧出现卡滞，导柱端部设置导入倒角，方便合模时顺利导入导套。这套结构在设计时充分考虑了连续冲压的稳定性，所有易损件都设计了快换结构，生产过程中出现刃口磨损或是弹簧失效时，可在短时间内完成零件更换，减少停机维护时间，适配大批量连续生产的作业需求。
