农用花生脱壳分选一体化设备结构设计

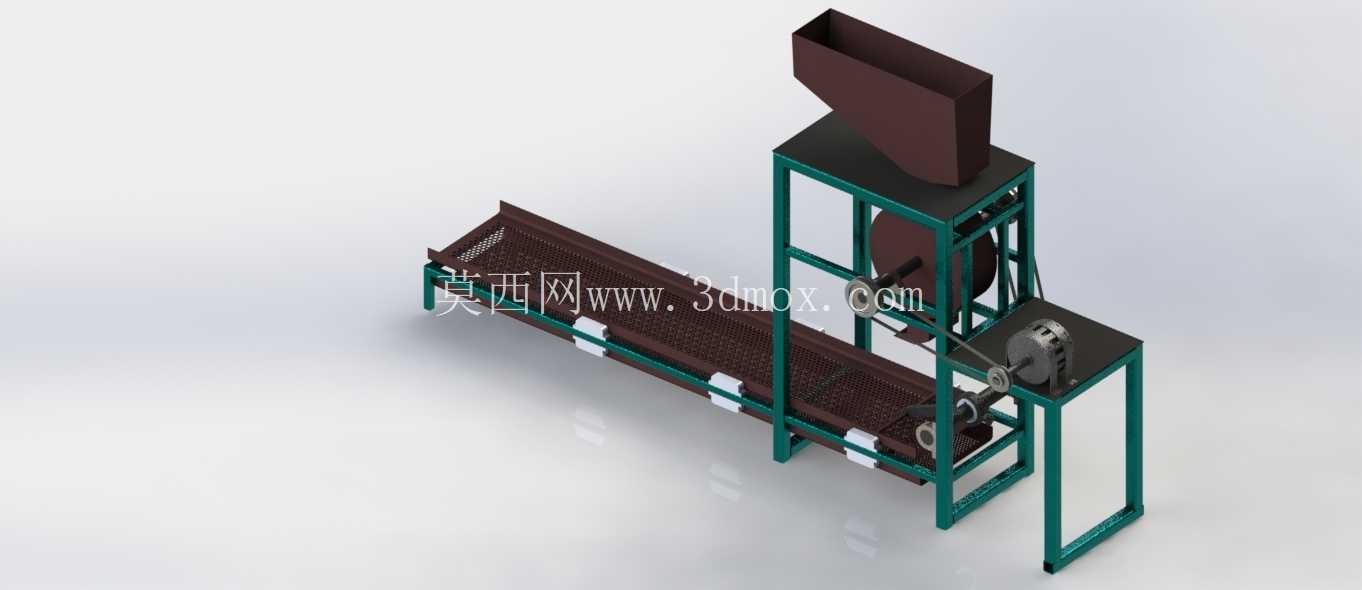

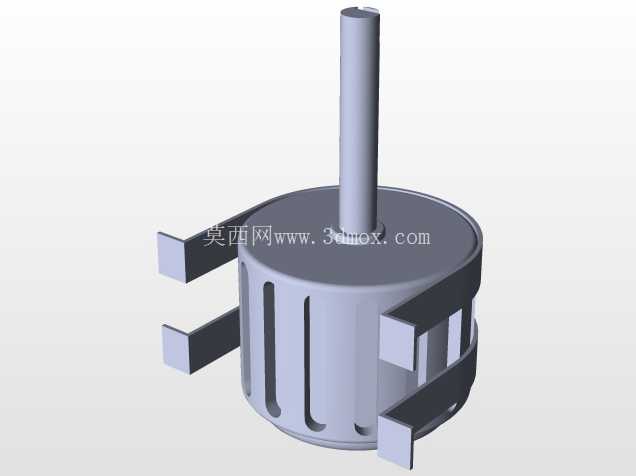

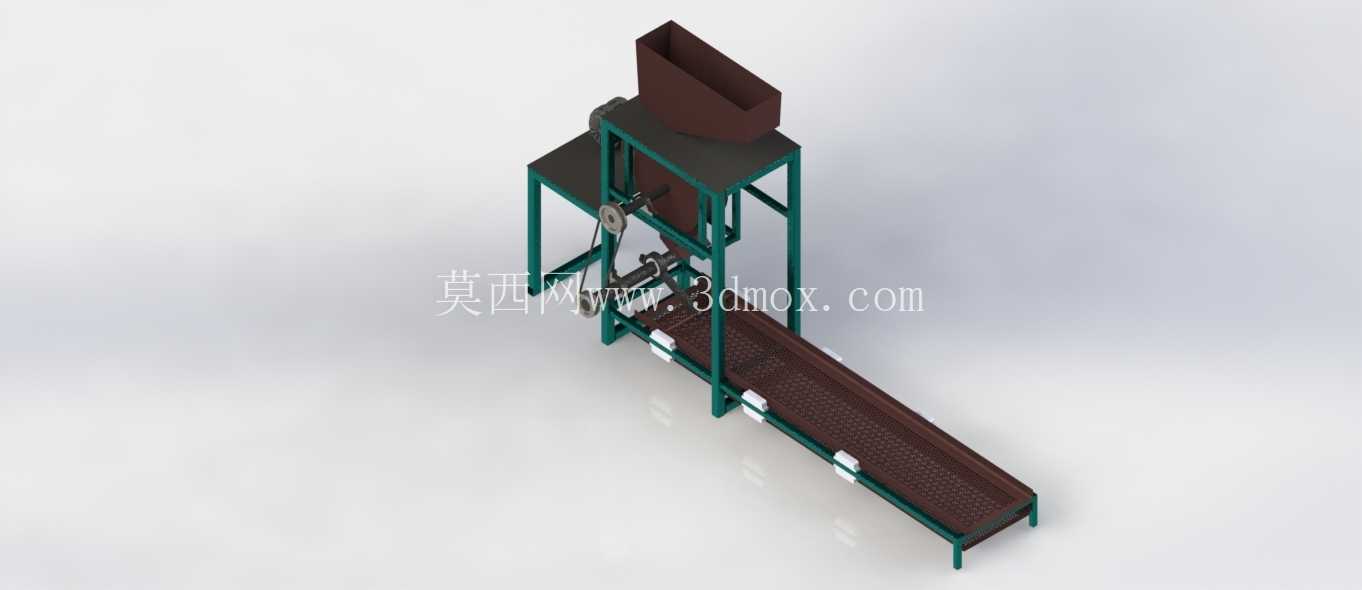

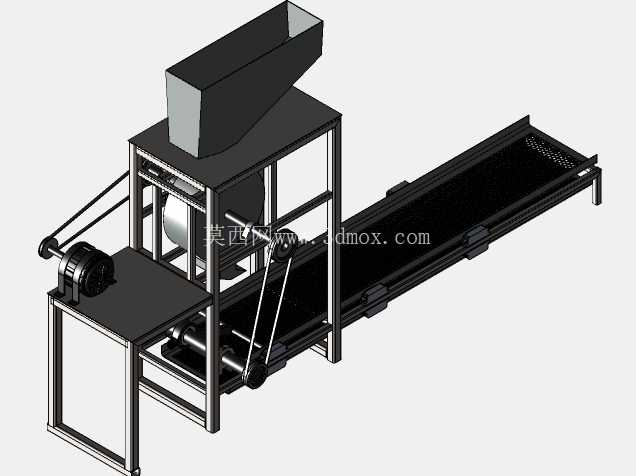

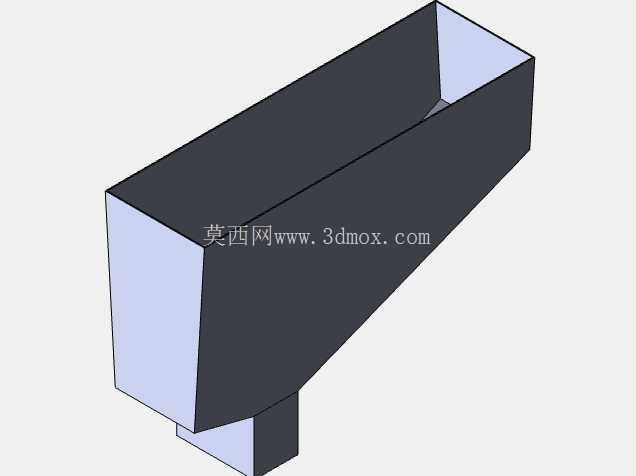

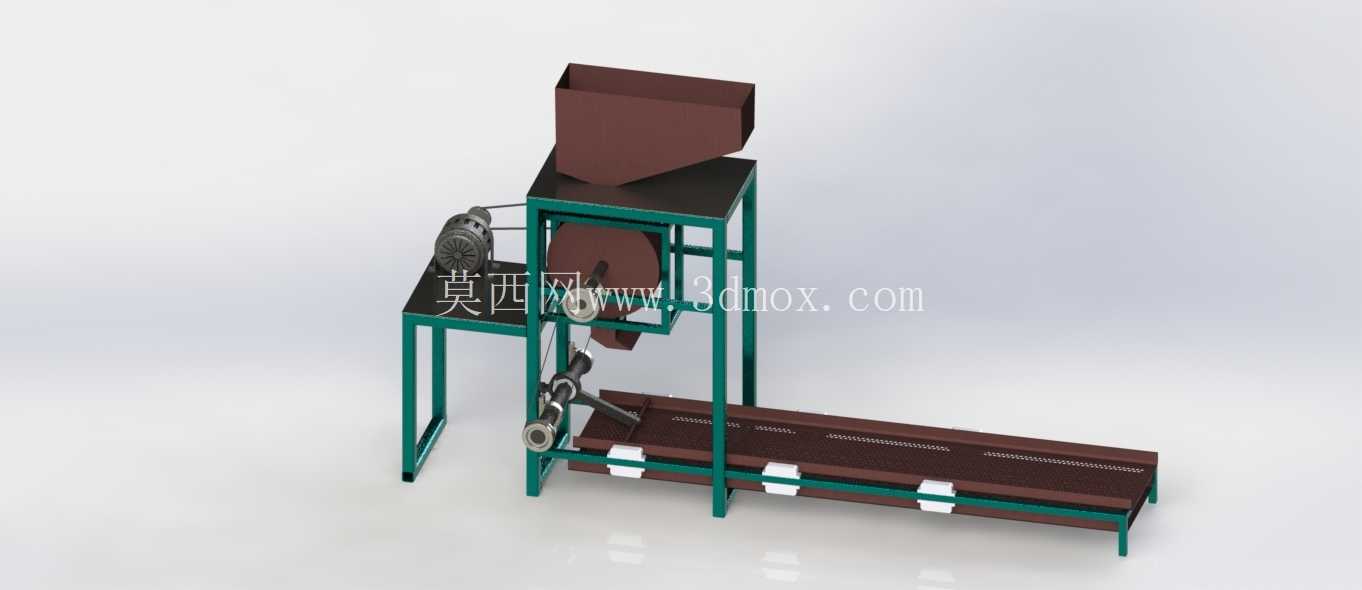

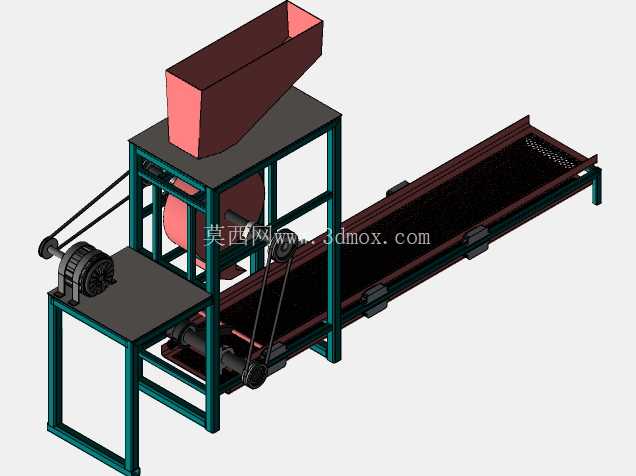

　　设备上层为进料暂存与脱壳核心腔，进料斗采用上宽下窄的梯形溜槽结构，内壁做倾斜溜角设计，避免花生果在进料口堆积架桥，依靠花生自重匀速送入脱壳辊组区域；脱壳腔采用栅格凹板配合旋转搓辊的结构，通过调整辊组与栅格板的间隙，可适配不同品种、不同含水率的花生脱壳作业，间隙调整范围在8毫米到25毫米之间，既可以处理薄皮小粒的白沙花生，也能适配大粒的鲁花系列品种，搓辊表面做防滑纹理处理，通过柔性搓擦实现果壳破碎，避免刚性挤压造成花生仁破损，控制脱壳后的红衣破损率在合理区间。这套设备主要面向县域级粮油加工点、村级农产品初加工站点的花生脱壳分选作业场景，区别于大型集中式粮油加工厂的重型脱壳产线，整体采用立式分层布局，适配农村作坊有限的厂房空间，无需复杂的地基预埋，放置在硬化平整的水泥地面即可完成安装调试，整机占地长度约2.2米、宽度约0.8米、整机高度约1.9米，进料斗顶部距离地面高度1.7米，适配人工倒料的常规作业高度，无需额外搭建投料平台。

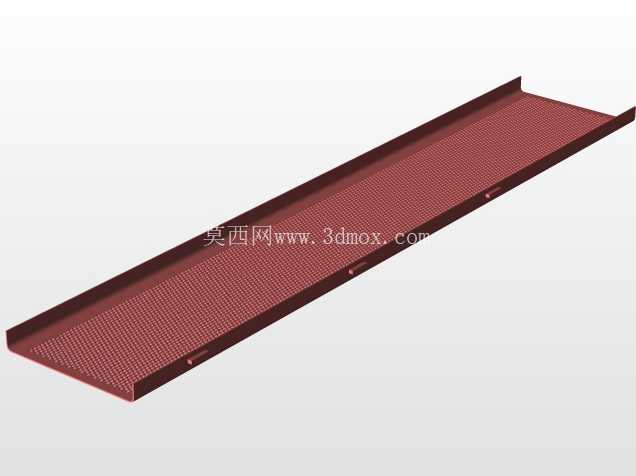

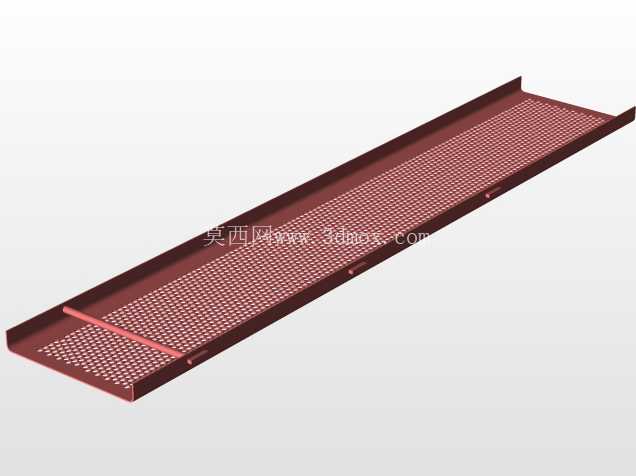

　　脱壳完成后的物料通过腔室下方的落料口进入下方的风选区域，利用壳与仁的悬浮速度差，通过可调风量的风道将轻质果壳、碎荚皮从物料流中分离，风选后的花生仁与未脱净的少量残果直接落入下方的水平带式输送机构，输送带上设置等间距的挡料条，避免物料在输送过程中打滑堆积，输送带的带速控制在0.2m/s到0.5m/s区间，可根据实际处理量调整运行速度，输送段同时承担二次分选功能，配合下方的分级筛网，可将花生仁按照粒径大小分成不同等级，未脱净的残果可通过侧边回流通道重新送回脱壳腔进行二次脱壳，减少人工分拣返工的工作量。

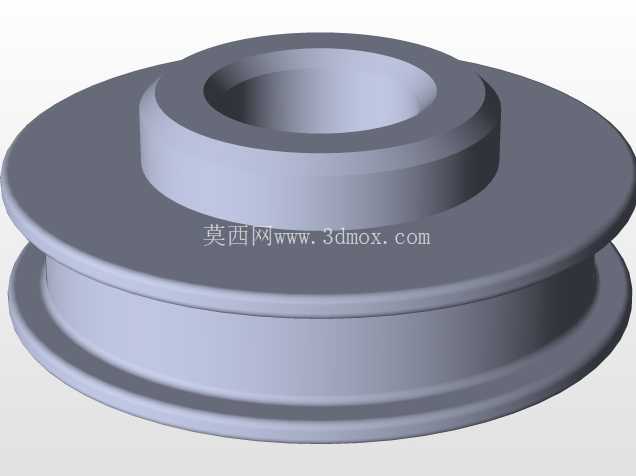

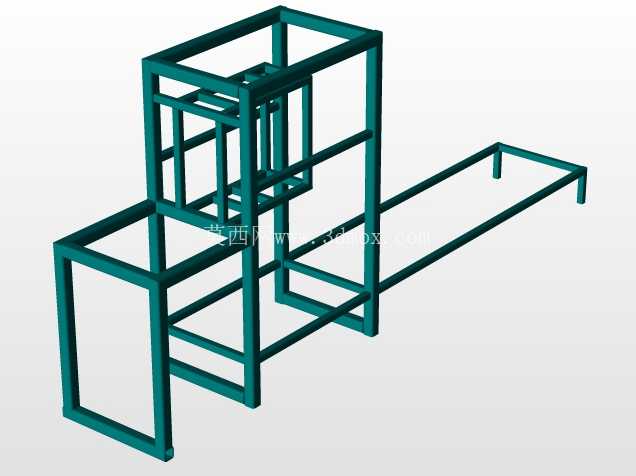

　　设备的动力传动采用侧挂式布局，电机安装在机架左侧的安装板上，通过皮带轮与减速机构分别驱动脱壳辊、风选叶轮与输送带，传动部位全部设置安全防护罩，避免作业过程中衣物、工具卷入传动部件，机架采用标准方管焊接成型，支脚底部设置可调高度的支撑脚垫，可适应地面不平整的安装场景，调整脚垫高度即可保证整机水平，避免运行过程中出现异常振动。从结构设计逻辑来看，这套设备没有采用复杂的电控系统，整体以机械结构实现核心功能，维护门槛极低，普通农户经过简单培训即可完成日常的间隙调整、皮带张紧等维护操作，易损件如搓辊胶皮、栅格板、输送带都采用快拆结构，更换时无需拆解整机主体，大幅降低了设备的使用与维护成本。

　　在实际作业场景中，这套设备可直接对接花生收获后的初加工环节，替代传统人工脱壳的低效作业模式，单小时处理量可满足中小型加工点的日常生产需求，设备的出料端可直接对接装袋工位，脱壳分选完成的花生仁可直接装袋存储或送入后续的炒制、榨油工序，减少物料中转的搬运工作量。设计过程中充分考虑了农村作业环境的特殊性，整体结构没有精密的液压或复杂电控元件，对作业环境的粉尘、温湿度适应性强，即使在没有专业运维人员的乡村站点也能长期稳定运行，机架的焊接位置都做了加强筋处理，可承受长期连续作业的载荷，避免长期运行出现机架变形、焊缝开裂的问题。
