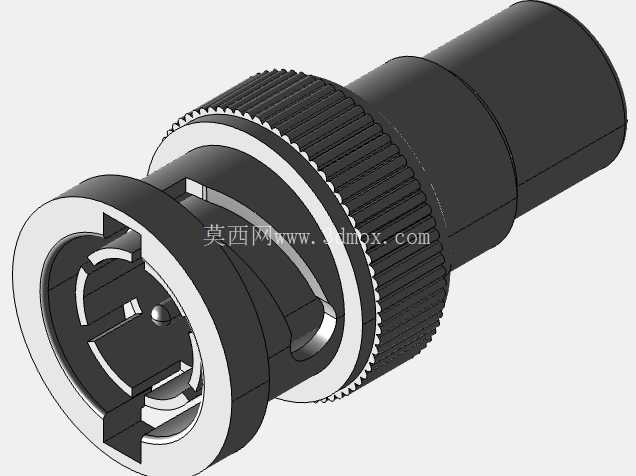

BNC公转RCA母同轴信号转接连接器

在安防监控系统搭建、老旧音视频设备互联、射频测试链路临时转接的现场场景里，不同接口标准的同轴设备对接一直是现场布线和调试环节常遇到的问题，BNC公转RCA母的同轴转接件正是为解决这类跨接口匹配需求设计的直插式连接部件。这类转接件不需要额外焊接线缆，直接通过两端的标准接口实现物理对接与信号导通，在临时调试台、监控室设备跳线、老式影音设备改装的场景中使用频率极高，能省去现场制作转接线缆的工序，降低布线施工的时间成本。

从功能特性来看，该转接件一端采用标准BNC公头结构，带滚花防滑的锁紧套，对接时对准BNC母座的卡槽插入后旋转即可完成卡紧锁止，能够在有轻微振动的设备机柜环境下保持连接稳定，避免普通插拔式接头容易松脱的问题；另一端为标准RCA母座，内壁带弹性接触簧片，适配常规RCA公头的插针直径，插入后依靠簧片的抱紧力保证接触电阻稳定，减少同轴信号传输过程中的回波损耗。整个转接件内部的信号通路采用同轴等径设计，内导体与外屏蔽层之间保持均匀的绝缘介质间距，避免因转接处的阻抗突变造成信号反射，对于0-2GHz范围内的复合视频信号、低频射频测试信号都能保持较好的传输一致性，不会因为转接造成明显的信号衰减或画面干扰。

设计过程中首先要匹配两类接口的行业标准尺寸，BNC公头部分严格遵循BNC接口的机械尺寸规范，卡爪的伸出长度、锁紧套的旋转行程、内插针的直径与突出量都要控制在标准公差范围内，保证和任意合规BNC母座都能顺畅对接，不会出现插不进、锁不紧或者接触不良的问题；RCA母头部分的内孔直径、外屏蔽圈的深度同样要符合RCA接口的通用尺寸，适配市面上绝大多数RCA公头的插入尺寸。结构上采用一体化的外壳设计，中部的滚花纹理不只是为了外观美观，更主要是在插拔锁紧的时候给手指提供足够的摩擦力，即使手上带薄劳保手套也能轻松拧动BNC锁紧套，不需要借助额外工具。内部的绝缘支撑件需要同时固定BNC端的内插针和RCA端的内接触孔，保证两者的同轴度误差控制在极小范围内，避免内导体偏心造成的阻抗不连续，外导体部分通过金属外壳整体导通，实现完整的屏蔽环路，减少外界电磁干扰对传输信号的影响。

从安装边界来看，该转接件属于直插式无尾转接结构，整体外形为阶梯轴状，BNC端的最大外径为滚花部分的直径，长度方向从BNC公头端面到RCA母头端面的总长度控制在紧凑范围内，在高密度安装的配线架上使用时，不会因为转接件长度过长占用过多后部走线空间，相邻接口之间也不会因为转接件的外径过大出现互相干涉的情况。安装时不需要额外的固定结构，直接对接两端接口即可完成安装，不需要焊接、螺丝固定等工序，对操作人员的技能要求极低，即使是没有接线经验的现场运维人员也能快速完成连接。在实际选型使用时需要注意，该转接件适配特性阻抗为75Ω的同轴传输场景，和常规安防监控、民用音视频的同轴线缆阻抗匹配，不适合用于50Ω的射频功率传输场景，避免因阻抗失配造成信号反射过大影响传输效果。日常使用中，转接件的金属外壳做了防锈镀层处理，在常规室内机房环境下长期使用不会出现氧化锈蚀的问题，接触部位的导电层采用低电阻金属镀层，多次插拔后依然能保持稳定的接触性能，满足设备频繁调试、跳线更换的使用需求。
