气动复合工业级直柄螺丝刀结构设计

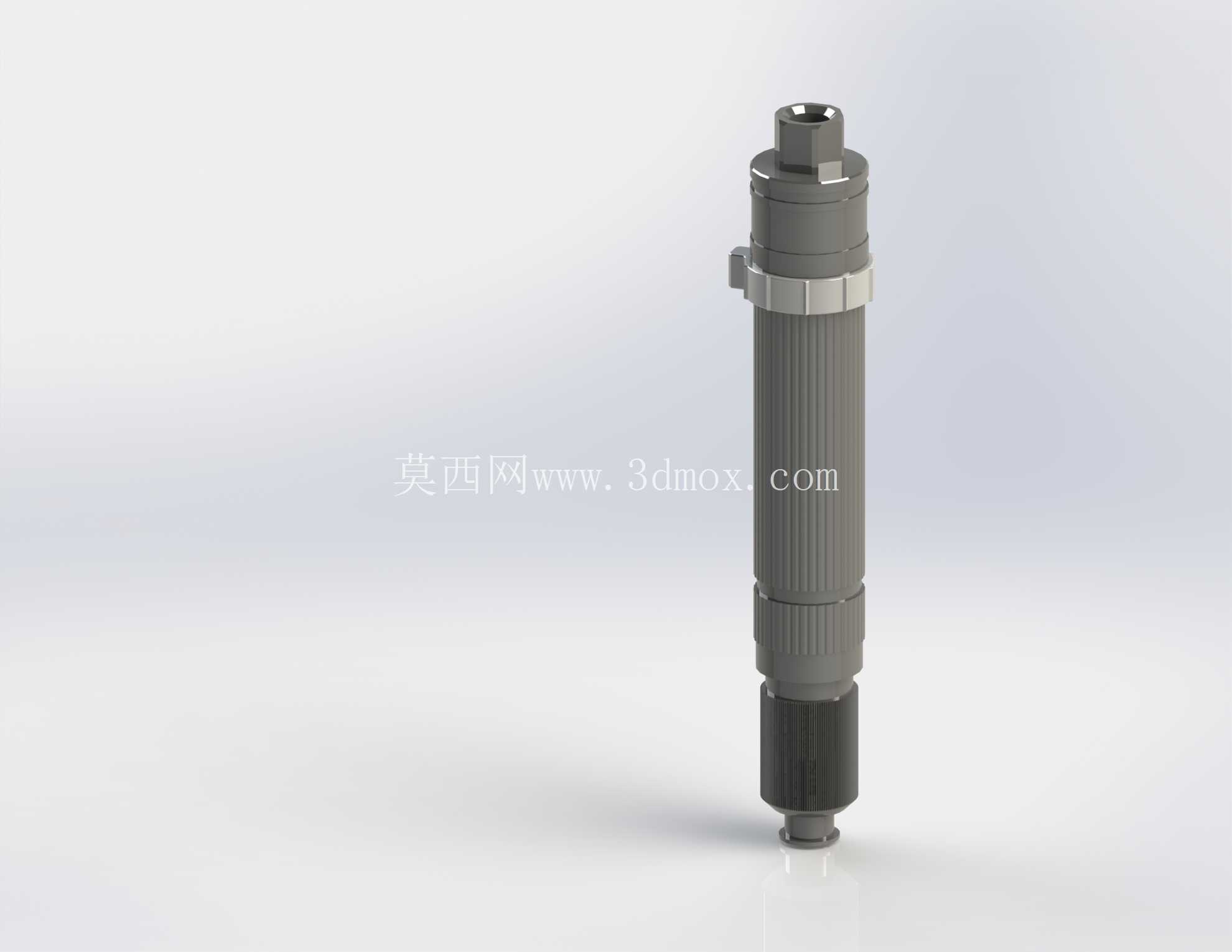

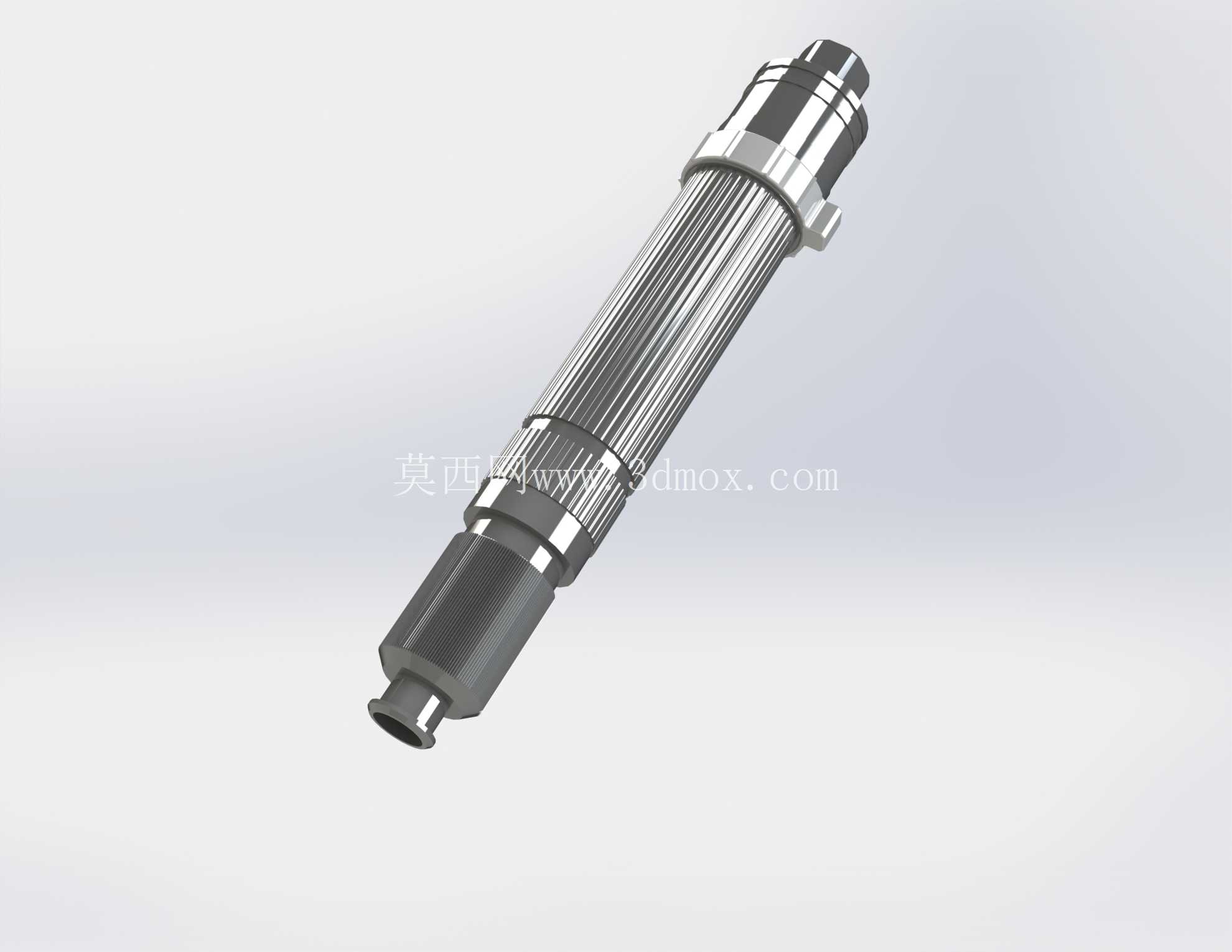

　　在消费电子组装、汽车零部件预装、小型机电产品流水线工位上，气动螺丝刀是出现频率最高的手持紧固类工具之一，这款直柄式气动复合螺丝刀的结构设计，完全围绕高频次连续作业的工况需求展开，没有多余的装饰性结构，每一处外形与内部腔体的设计都对应实际使用中的功能诉求。从整体外形来看，这款工具采用细长直柄布局，主体握持段做了细密的周向滚花纹理，不是为了视觉效果，而是考虑到车间作业时操作人员手上难免沾有防锈油、装配润滑脂，滚花结构可以大幅提升握持摩擦力，即使带薄款丁腈手套操作也不会出现打滑脱手的情况，握持段的直径控制在适配多数成年操作者手掌围度的区间，长时间单手握持拧紧紧固件时，手腕的负荷会比大直径手柄低很多，适配8小时轮班的流水线作业强度。工具的进气端设置在顶部，采用标准内螺纹快插接口，匹配车间通用的8mm气动气管快插接头，不需要额外做转接头适配，进气接口下方设置了环形的扭矩调节锁圈，转动锁圈可以在额定扭矩范围内调整输出扭矩大小，锁圈表面做了防滑齿结构，调节时不需要额外工具，徒手就能完成扭矩档位切换，调整到位后锁圈自带的定位卡珠会卡入对应档位的定位坑，避免作业过程中因为振动导致扭矩档位偏移，造成紧固件拧紧力矩不足或者过拧滑牙的问题。

　　工具的输出端在最下方，采用标准的快换批头夹持结构，适配通用的六角柄批头，批头夹持部位做了轴向的浮动间隙，这个设计是很多入门级气动螺丝刀忽略的细节：当紧固件和工件表面存在微小角度偏差时，浮动结构可以让批头自动适配螺丝槽口的角度，不会因为硬接触拧花螺丝槽，也能减少批头的非正常磨损。从内部结构的布局逻辑来看，这款气动螺丝刀采用压缩空气驱动叶片式气动马达作为动力源，相比电动螺丝刀，气动驱动的结构在频繁正反转切换、瞬时大扭矩输出的场景下可靠性更高，不会出现电机过热烧损的问题，适合连续高频次的紧固作业，气动马达的排气通道做了侧向消音结构设计，排气方向不会正对操作者手部，同时内置的消音棉可以把作业时的排气噪音控制在车间噪音标准允许的范围内，不会因为排气直吹造成操作者手部不适，也能降低工位周边的噪音污染。

　　工具的启动开关采用按压式触发结构，设置在握持段靠近输出端的位置，操作者握持工具时食指自然搭放在开关上，轻按即可启动工具转动，按压力度经过调校，不会因为长时间按压造成手指疲劳，开关的行程做了分段设计，轻按阶段是低速对准阶段，方便批头对准螺丝槽口，按到底之后才会达到额定转速输出额定扭矩，这个设计可以有效减少对准阶段批头打滑刮花工件表面的问题。从安装边界和适配场景来看，这款工具的整体细长结构可以深入到深度150mm以内的沉孔、狭窄装配空间内完成紧固件拧紧作业，相比枪型气动螺丝刀，直柄结构的侧向占用空间更小，在机箱内部、小型壳体内部等狭窄装配场景下的适配性更好。工具的主体外壳采用高强度铝合金材质做硬质阳极氧化处理，表面硬度高，日常使用中磕碰、掉落到工位台面上不会出现外壳变形、开裂的问题，内部的气动马达叶片采用耐磨复合材料，在常规车间供气压力0.5-0.7MPa的工况下，长期使用的磨损量极小，不需要频繁拆解维护。在结构设计的细节上，这款工具的各个连接部位都采用O型圈做静密封，避免压缩空气泄漏造成功率损失，输出轴部位采用带防尘圈的轴承结构，可以阻挡装配过程中产生的金属碎屑、灰尘进入工具内部的传动结构，延长工具的维护周期。

　　和普通单一功能的气动螺丝刀不同，这款复合结构的螺丝刀集成了扭矩控制、正反转切换、批头快换的功能，不需要额外搭配附件就能完成不同规格螺丝的拧紧作业，正反转切换开关设置在握持段的侧方，拇指拨动就能完成拧紧、拧松的档位切换，操作时不需要改变握持姿势，切换效率很高。在实际产线应用中，这类气动螺丝刀通常会搭配弹簧平衡器悬挂在工位上方，工具本身的重量控制得恰到好处，悬挂使用时不会因为过重拉扯操作者手腕，放在工位上时也不会因为重心不稳倾倒。设计过程中特意将工具的重心设置在握持段的中心位置，单手握持时不会出现头重脚轻或者尾部下坠的情况，长时间操作的疲劳度更低。针对不同行业的装配需求，这款螺丝刀的扭矩输出范围覆盖了小型电子螺丝到小型机械紧固件的拧紧需求，既可以用于消费电子产品的小螺丝装配，也可以用于五金制品、低压电器、小型汽配零件的螺丝紧固作业，结构上没有易损的电子元器件，在多粉尘、有少量油污的车间环境下适应性比电动螺丝刀更强，维护成本也更低。
