M10细牙方形焊接螺母接头结构设计

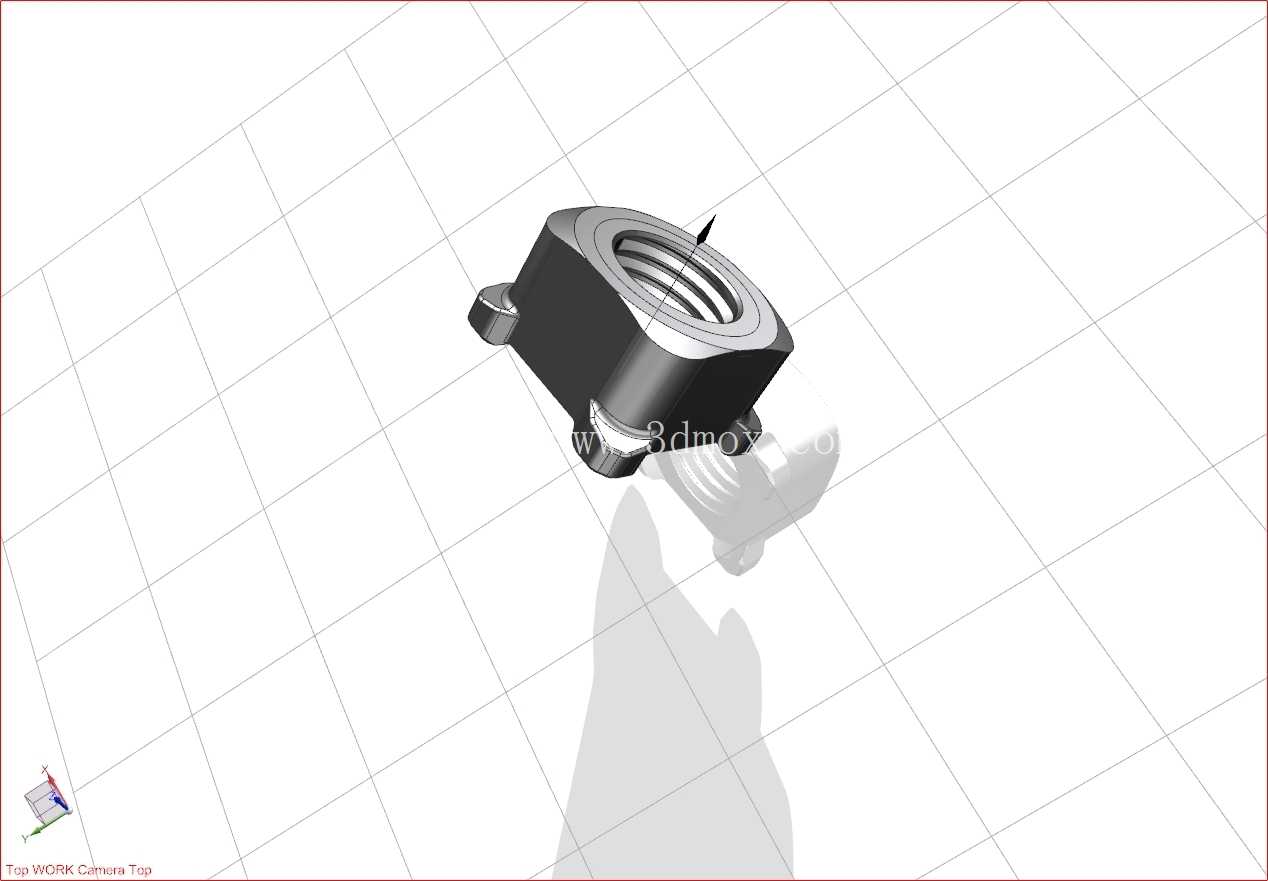

　　在汽车白车身焊装、低压电气柜框架组装、小型钣金设备壳体拼接这类需要反复拆装检修的工位上，焊接类紧固件的选型直接决定了后期维护的效率与结构连接的可靠性，这款M10规格细牙方形焊接螺母接头，就是针对薄板类基材连接场景开发的专用紧固连接件。不同于常规六角焊接螺母需要配套专用电极定位的设计，这款接头采用方形本体结构，在钣金冲压预开孔时，只需要冲出对应尺寸的方形定位孔，装配时将接头本体卡入方孔即可完成预定位，无需额外工装夹持就能直接开展电阻焊作业，能大幅降低焊装工位的辅助工时，尤其适配多品种小批量的钣金加工产线，减少换型时的工装调整成本。从功能特性来看，这款接头采用1.25mm螺距的细牙螺纹设计，相比同规格1.5mm螺距的粗牙螺纹，细牙螺纹的螺距更小、螺纹升角更低，连接后的自锁性能更优异，在承受振动载荷的工况下不容易出现松脱，同时细牙螺纹的小径更大，螺杆的受力截面更均匀，对于壁厚较薄的钣金基材来说，不会因为螺纹啮合长度不足出现滑牙问题，适配1.5mm到3mm厚度的冷轧钢板、铝合金板等常见钣金基材的连接需求。

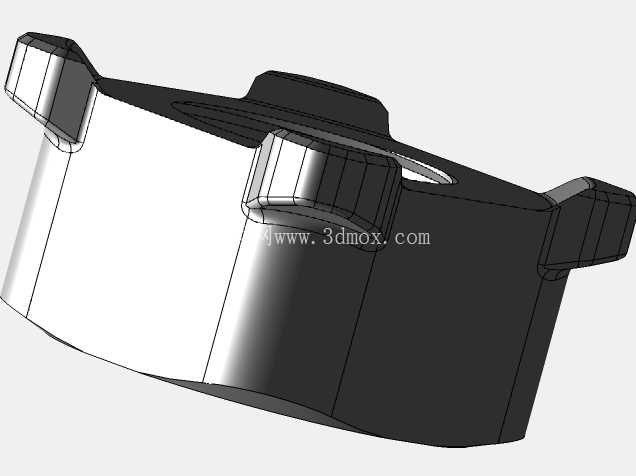

　　设计过程中，方形本体的四个边角做了小尺寸凸焊焊点预留结构，每个角位的凸起高度控制在0.3mm到0.5mm之间，焊接时电流会集中在凸点位置，快速熔化基材与接头本体形成可靠的熔核，既避免了焊接时电流过大烧穿薄板基材，也能保证四个焊点的熔深一致，焊接后接头的抗扭强度能达到普通六角焊接螺母的1.2倍以上，不会因为反复拆装螺栓出现接头跟转的问题。本体底部与钣金贴合的面做了0.1mm的平面度公差控制，焊接后不会出现贴合缝隙，避免后期使用过程中缝隙内积存水汽、油污导致的锈蚀问题，延长连接结构的使用寿命。从安装边界来看，这款接头的方形本体对边尺寸控制在14mm，预冲方孔的尺寸公差建议控制在H12级别，既能保证装配时接头能顺利卡入孔位，也不会因为间隙过大导致焊接后出现位置偏移，螺纹部分的有效啮合长度设计为8mm，配套使用的M10细牙螺栓拧入后，露出2到3个螺距的长度即可达到最佳锁紧效果，不会因为螺栓拧入过深顶起对面的装配件，也不会因为啮合长度不足影响连接强度。

　　在实际应用场景中，这类方形焊接螺母接头常被用在汽车内饰件安装支架、电控箱内部元件安装固定位、小型自动化设备的钣金护板连接位，这类位置的基材普遍偏薄，无法直接攻丝形成可靠的螺纹连接，采用焊接螺母的方式可以在不增加基材厚度的前提下，获得足够的螺纹连接强度，同时方形的本体结构在焊接后能提供额外的抗扭限位，即使螺栓拧紧力矩超过额定值，也不会出现螺母在孔位内转动的问题。设计时还特意将螺纹入口端做了1×45度的倒角导向，装配螺栓时不需要精准对齐螺纹孔，顺着倒角就能顺利拧入，能提升总装工位的装配效率，减少人工对位的辅助时间。

　　接头的整体高度控制在10mm以内，焊接后突出钣金表面的高度仅为6mm，不会占用过多的装配空间，对于内部空间紧凑的设备来说，能有效避免紧固件与其他内部元件出现干涉问题，不需要额外在周边元件上做避让结构，简化整体结构的设计复杂度。不同于压铆类螺母需要专用压铆设备才能完成装配，这款焊接接头只需要普通的电阻焊机就能完成焊接作业，对于没有配备压铆设备的小型钣金加工厂来说，不需要额外投入设备成本就能完成装配，适配性更强。在焊接参数匹配上，针对不同厚度的冷轧钢板，只需要调整焊接电流与通电时间，就能获得稳定的焊接强度，针对1.5mm厚的冷轧板，焊接电流控制在8kA到10kA，通电时间控制在5到8个周波即可形成可靠的熔核，不会出现焊穿或者虚焊的问题。螺纹部分的精度按照6H级公差控制，能适配市面上绝大多数标准M10×1.25细牙螺栓，不需要定制专用螺栓，降低后期的配件采购成本，即使后期使用中出现螺纹损伤，也可以采用标准丝锥进行回牙修复，不需要破坏焊接结构重新更换紧固件，大幅降低后期的维护成本。
