M10细牙方形焊接螺母紧固连接件

　　这款方形焊接螺母是薄板装配场景里常用的预埋紧固元件，核心作用是在厚度不足、无法直接攻丝的钣金支架、机箱柜体、冲压构件上，预先焊接固定出标准内螺纹接口，后续通过螺栓完成跨零件的锁紧装配，在低压柜体钣金、小型设备机架、家电金属内胆、汽车内饰钣金支架这类需要反复拆装或保证螺纹咬合强度的工位中十分常见。

　　从结构设计逻辑来看，本体采用方形外轮廓，而非常规六角外形：方形的四个平直侧边在焊接定位时，可以直接卡在钣金预设的方孔内，周向完全止转，焊接过程中不会出现跟转偏移，焊后四个边角与钣金接触的焊缝长度更长，抗扭、抗拔脱能力比圆形焊接螺母更稳定；螺母底部预留的焊接凸点，在电阻凸焊工序中会集中电流，瞬间熔接在钣金表面，不需要额外填充焊材，焊后端面贴合平整，不会出现凸起干涉后续装配的问题。

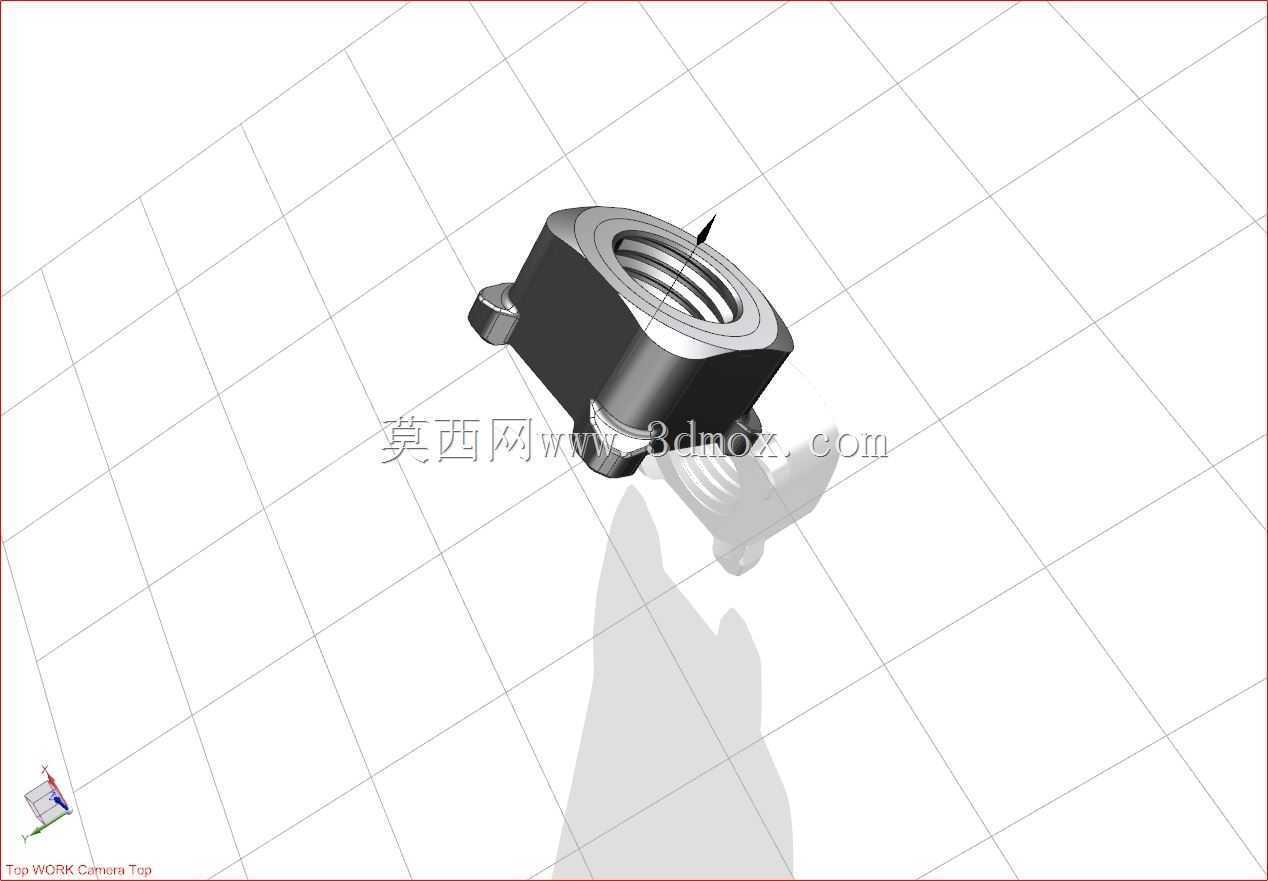

　　螺纹规格为M10×1.25细牙，细牙螺距相比标准粗牙拥有更小的导程，锁紧后的防松性能更优，螺纹咬合的圈数更多，在承受振动载荷的连接部位不容易出现松脱，适合对紧固可靠性要求较高的薄板连接场景。建模过程中完整还原了内螺纹的牙型轮廓、方形本体的倒角过渡、底部焊接凸点的结构细节，外形边界严格按照实物安装尺寸搭建：方形外廓的对边尺寸适配常规钣金开孔公差，螺母整体高度控制在薄板焊接后不会突出过多的范围，安装时仅需在钣金对应位置冲切匹配方孔，将螺母嵌入后完成凸焊即可，不需要额外加工攻丝，大幅降低薄钣金件的螺纹加工难度。

　　实际选型使用时，需要匹配对应螺栓的拧入深度，螺母端面与钣金贴合后，螺纹有效咬合长度完全覆盖螺栓旋入行程，方形本体的侧边在焊接工装中可以直接靠位，不需要额外制作防转定位夹具，焊接完成后螺纹孔位置度稳定，后续总装时螺栓可以顺畅旋入，不会出现螺纹错位、焊渣堵孔的问题，这类结构件在三维建模阶段完成干涉校验后，可直接导入钣金装配体中验证开孔位置、焊接预留空间，提前规避装配时螺母与周边构件、走线空间发生干涉的风险。
