3英寸带滚轮钣金储物承载结构设计

在车间工位物料周转、轻型设备移动配套、仓储零散件收纳这类场景里，带移动功能的小型承载结构一直是一线生产里高频用到的部件，这次设计的3英寸带滚轮储物结构，就是针对这类小载荷、需要频繁移位的使用需求做的结构方案。整个结构的承载主体采用SPPC冷轧板材加工，这类板材的冷作成型性能稳定，折弯后回弹量可控，表面处理适配性强，不管是做喷塑还是镀锌防锈都能获得不错的附着效果，很适合这类小型钣金承载件的批量加工。

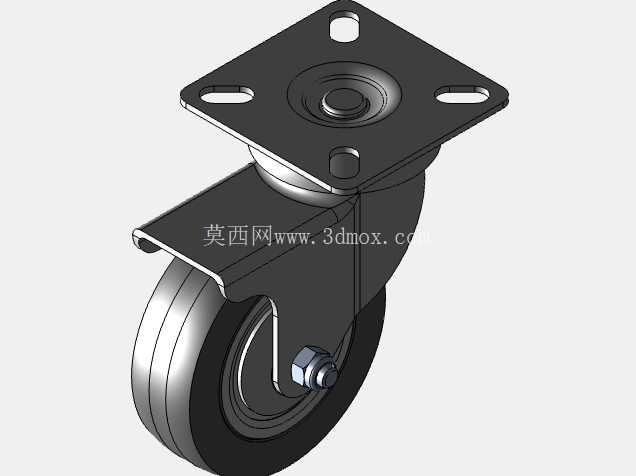

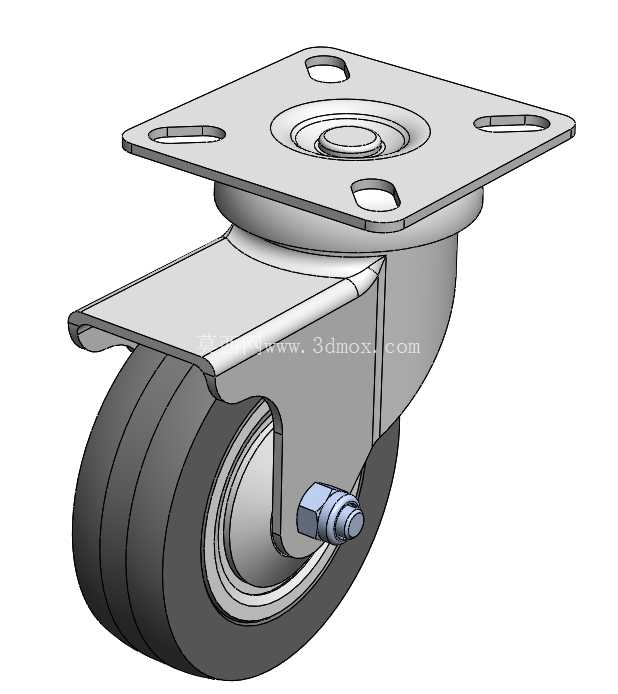

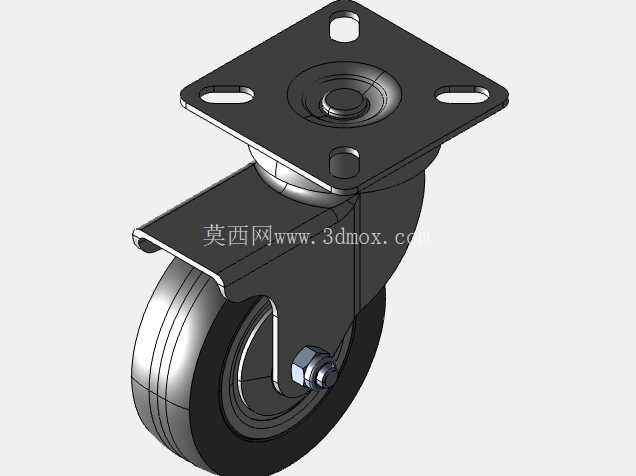

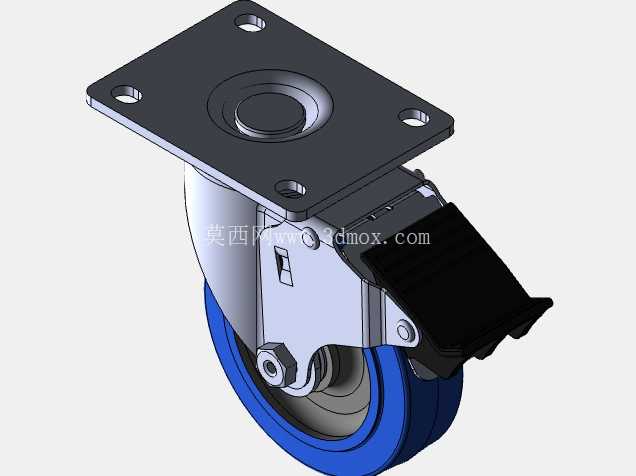

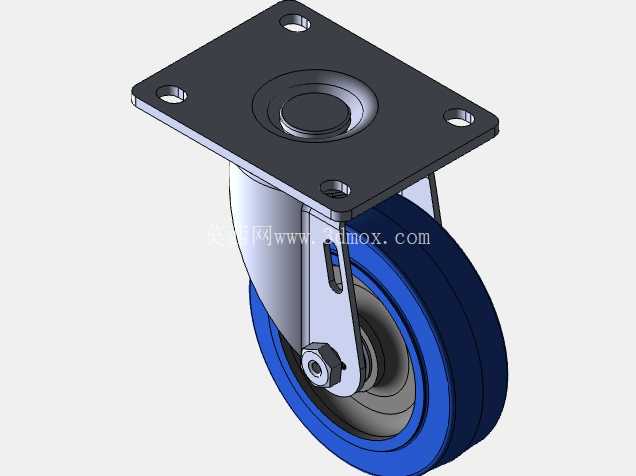

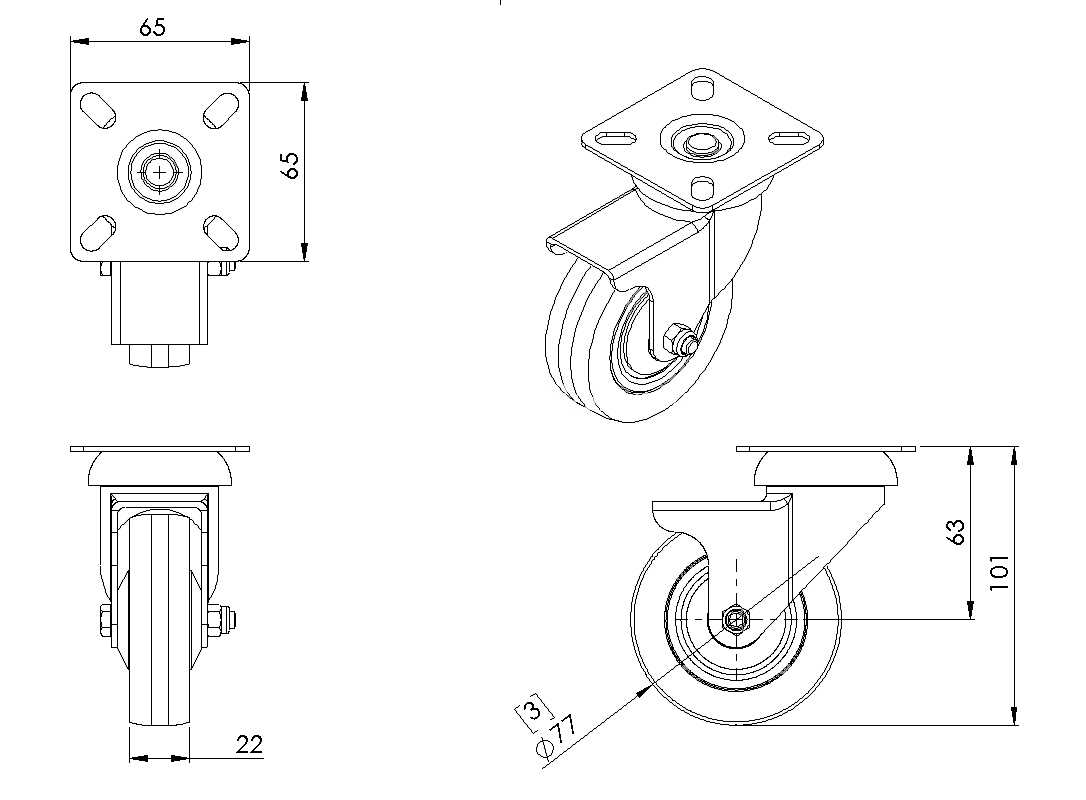

从安装边界来看，顶部的安装法兰是65mm×65mm的正方形结构，四个角预留了安装固定位，不管是直接锁附在储物盒本体底部，还是配套在小型设备机架底面，这个安装尺寸都能适配多数轻型设备的底部安装孔位，不需要额外做转接板就能完成固定，能减少现场安装的加工工作量。滚轮部分采用3英寸的单轮结构，轮径标注为φ77，整个滚轮组件从安装法兰顶面到滚轮最底端的总高度为101mm，其中滚轮支架的回转中心到安装面的垂直距离为63mm，支架侧面的安装固定位宽度为22mm，这些尺寸参数在建模时都做了装配干涉校验，确保滚轮在360度水平回转时，不会和储物盒的侧壁、底部加强筋产生剐蹭，哪怕是在地面有轻微坡度的场景下，滚轮摆动也不会碰到盒体结构。

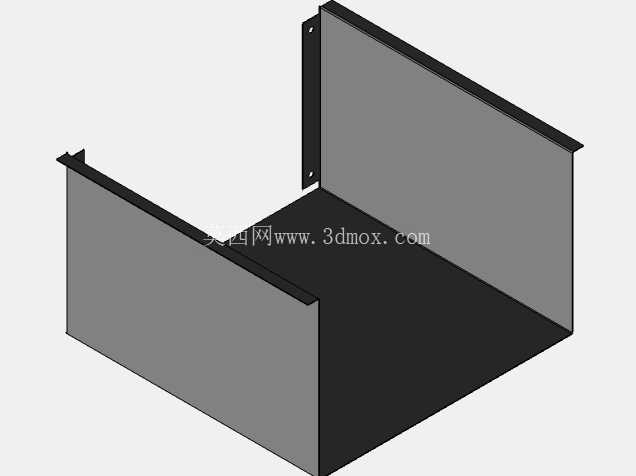

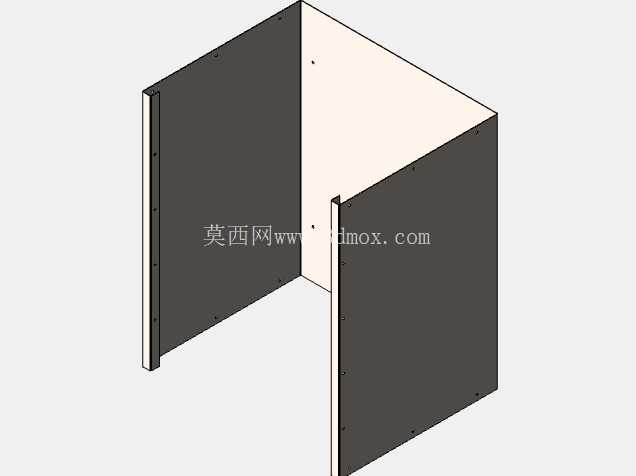

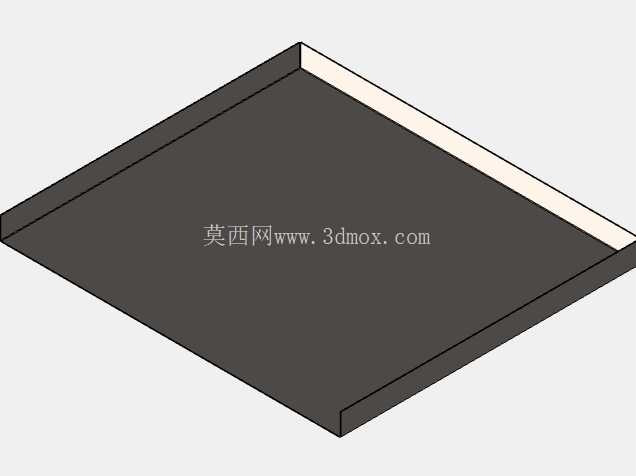

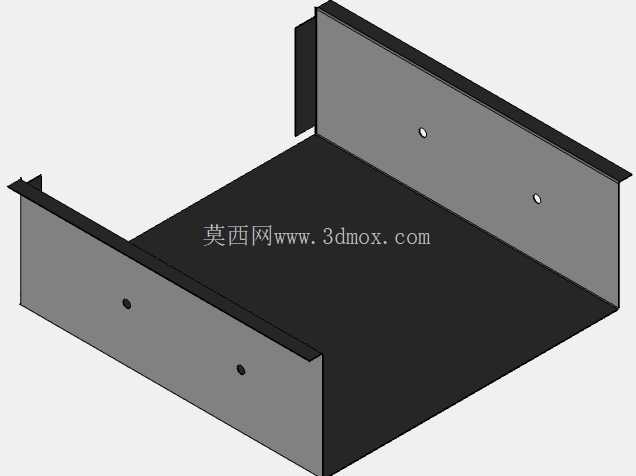

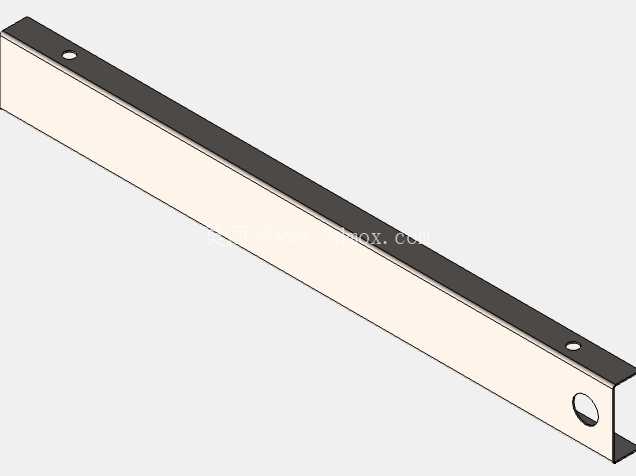

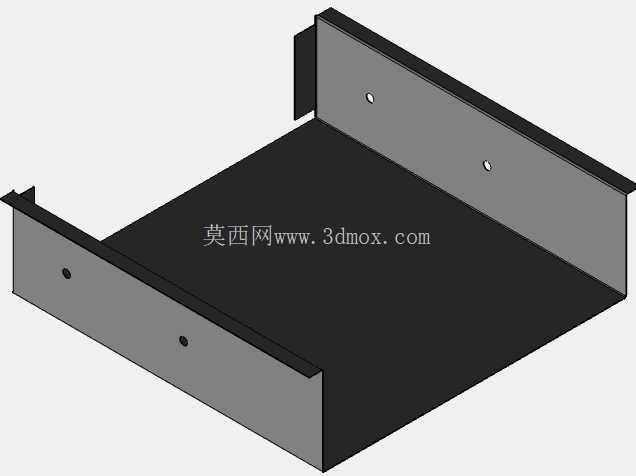

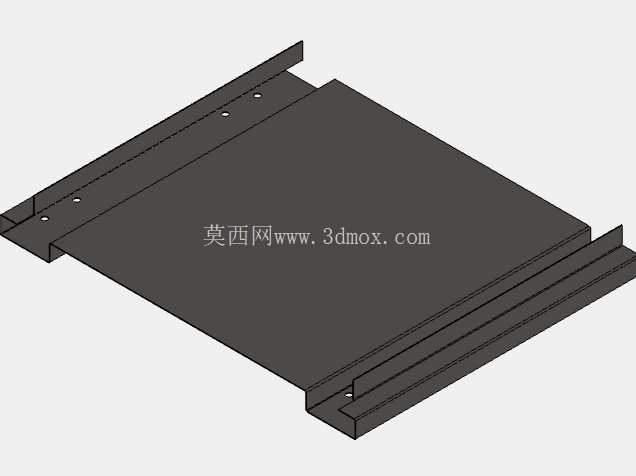

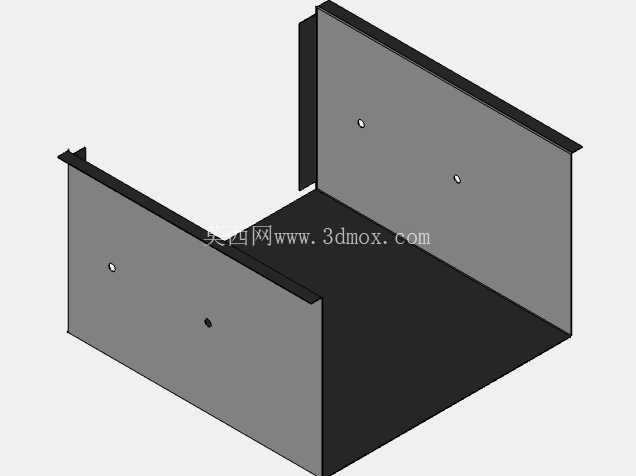

设计的时候特意把滚轮支架和钣金盒体的连接做了集成化处理，没有采用额外的角码转接，而是直接在盒体底部的折弯边上预留了和法兰匹配的安装孔位，这样既减少了整体的零件数量，也能降低装配环节的累计误差，毕竟这类小型承载结构的载荷不大，单轮额定载荷在50kg以内的工况下，直接锁附的连接强度完全足够，还能省去额外采购连接配件的成本。折弯工艺的选用也是结合SPPC板材的特性来的，所有折弯边都做了内R角处理，避免折弯处出现应力集中导致的开裂问题，盒体的折边高度刚好能覆盖滚轮支架的上部连接位置，从外侧看不到连接螺丝的头部，整体外观更整洁，也能避免日常使用中螺丝头勾到线缆、包装带这类杂物。

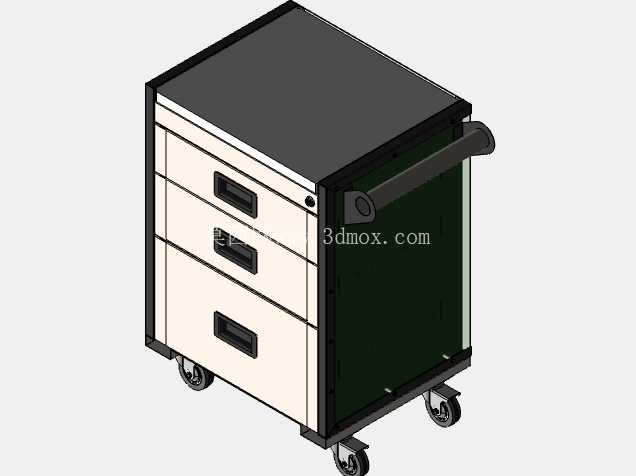

实际使用场景里，这类带滚轮的储物结构可以放在生产线边放置作业指导书、小型工装夹具、待检的小零件，也可以配套在小型检测设备、台式工具的底部，方便设备在不同工位之间移位，不需要多人抬搬，单人就能轻松推动。滚轮的支架采用了万向回转结构，转向灵活，在平整的环氧地坪、瓷砖地面上推行阻力很小，不会出现卡滞的情况，支架的防尘结构也做了简化设计，日常车间里的粉尘、细小铁屑不容易进入回转轴承位置，能减少后期维护的频次。建模过程中对钣金的展开尺寸做了精准核算，折弯扣除值按照SPPC板材1.5mm厚度的常规加工参数设置，确保加工出来的零件折弯后尺寸和设计值偏差在0.2mm以内，安装孔位的同轴度能满足装配要求，不需要二次锉修就能完成组装。

考虑到这类结构经常会有磕碰的情况，板材的厚度选用上留了足够的安全余量，哪怕盒体边角碰到工位架、其他周转设备，也不会出现明显的凹陷变形，滚轮的轮面采用硬质耐磨材质，在地面有细小颗粒的情况下也不容易被硌伤，长期使用不会出现轮面变形导致的推行晃动问题。整个结构没有多余的复杂曲面，所有特征都是适合钣金加工和滚轮标准件装配的规则结构，不管是小批量打样还是批量量产，加工工艺性都很好，不需要开特殊的模具，用常规的数控冲床、折弯机就能完成所有钣金件的加工，配套的滚轮是行业通用的标准3英寸万向脚轮，采购替换都很方便，后期维护时不需要找专用配件，能降低使用过程中的维护成本。
