重型带制动万向工业脚轮结构设计

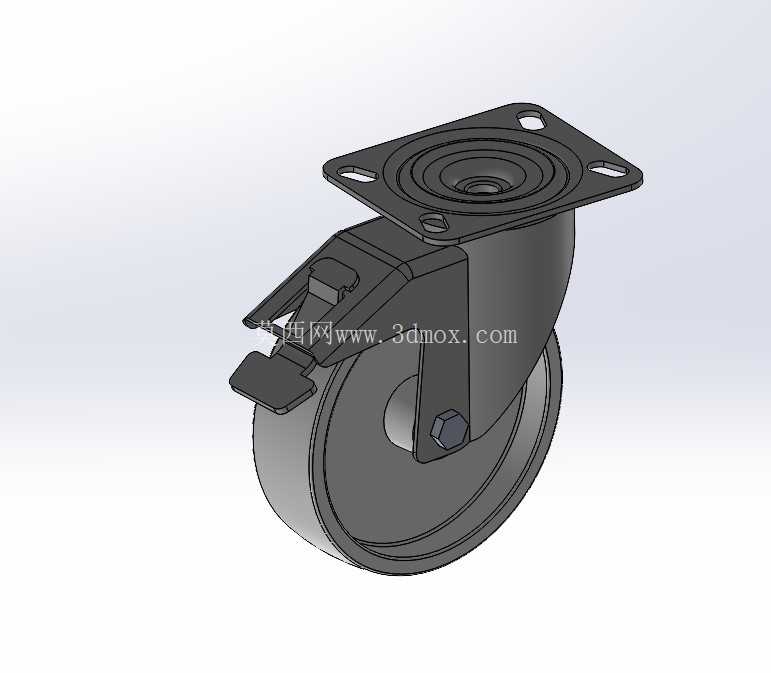

　　在工业现场的物料转运场景里，脚轮是看似不起眼却直接决定设备移动效率与停靠安全性的核心零部件，这款带制动结构的万向脚轮，主要适配重型手推车、工业周转车、各类需要频繁移位同时要求停靠稳固的移动机械设备，在车间工位转运、仓储物料周转、生产线边设备移位等场景中都能发挥作用。从结构设计逻辑来看，这款脚轮采用顶板安装的万向回转结构，顶部方形安装板预留四个对称的安装孔位，安装时可通过螺栓直接与设备底部的安装框架锁紧，安装板的平面度公差控制在合理范围内，避免安装后出现回转卡滞的问题。

　　回转支承部分采用内置的回转轨道结构，保证轮体可以360度自由转向，转向过程中阻尼均匀，不会出现转向卡顿或者偏摆的情况，即使在重载状态下也能保持顺畅的转向手感，适配车间内复杂的通道转向需求。轮体部分采用宽幅滚轮设计，滚轮与地面的接触面积更大，单位面积的接地压力更小，既可以在环氧地坪、水泥地面等常见工业地面上平稳滚动，也能减少对地面的压痕损伤，滚轮的材质选择兼顾了耐磨性与一定的缓冲性能，滚动过程中产生的噪音更低，适合车间内的作业环境。制动机构是这款脚轮的核心功能部件，采用脚踏式的制动锁止结构，制动拨片设置在脚轮侧方的易操作位置，操作人员不需要弯腰用手操作，只需要用脚踩下制动拨片，就可以同时锁止滚轮的转动与万向回转结构的转向，双重锁止的设计可以保证设备停靠在有一定坡度的地面时也不会出现滑移或者转向偏移的问题，踩下解锁拨片即可解除制动，快速恢复移动功能，操作逻辑符合工业现场的操作习惯，不需要额外的操作培训即可上手。

　　从安装边界尺寸来看，顶部安装板的孔位间距符合通用工业脚轮的安装尺寸规范，可以直接替换同规格的常规脚轮，不需要对设备底部的安装结构做额外修改，轮体的总高度在设计时预留了足够的离地间隙，避免设备移动过程中底部框架与地面凸起发生磕碰，滚轮的宽度与直径匹配对应的额定载重，重载状态下轮体的形变量控制在合理范围内，不会出现轮体变形导致的滚动阻力骤增问题。在实际选型应用中，这类带制动的重型脚轮通常会四个一组配套使用，其中两个带制动的脚轮安装在设备的操作侧，另外两个普通万向脚轮安装在另一侧，既可以保证移动时的转向灵活性，也能在停靠时快速锁止，固定设备位置。

　　设计过程中，制动结构的锁止强度经过了反复校核，锁止块与滚轮、回转盘的接触位置做了防滑处理，避免长期使用后出现锁止打滑的问题，支架部分采用一体成型的金属结构，整体刚性充足，重载状态下不会出现支架变形或者开裂的情况，轮轴部分采用带防松结构的螺栓连接，长期滚动震动下也不会出现轴件松动脱落的问题。这类脚轮的应用场景并不局限于工业推车，很多中小型的移动加工设备、移动工作台、仓储货架的移动改造也会选用同类型的脚轮，核心需求就是兼顾移动灵活性与停靠稳定性，尤其是在需要频繁调整设备位置的生产场景中，可靠的制动结构可以避免设备移位导致的生产安全隐患，比如生产线边的物料周转车停靠在工位旁时，如果没有可靠的制动，很容易被过往的人员或者设备碰移，导致物料掉落或者影响生产线的正常节拍，而这款脚轮的双重锁止结构就可以很好地规避这类问题。在三维建模过程中，各个部件的配合公差都做了合理的预留，回转结构的配合间隙既保证了转动顺畅，也不会出现过大的间隙导致轮体晃动，制动拨片的转动行程做了优化，踩下时的反馈清晰，操作人员可以很明确地感知到锁止到位的状态，不会出现虚位导致的锁止失效。滚轮的曲面弧度经过优化，滚动过程中遇到小的地面凸起或者缝隙时，可以平稳通过，不会出现卡滞或者剧烈颠簸的情况，适合工业现场复杂的地面条件。
