带安装法兰的牛眼万向滚珠输送脚轮

做输送线非标设计的工程师对这类滚珠脚轮不会陌生，它和普通带支架的转向脚轮应用场景完全不同，核心是实现工件在平面上的任意方向滑移，不需要轮体自身绕支架轴转向，靠顶部露出的钢珠多向滚动来承载，在工装板输送、物料移载、工位辅助推送的场景里用得极多。很多人做设计时容易把它和普通脚轮混淆，实际上这类滚珠脚轮的承载点集中在顶部钢珠的接触点，安装时对安装面的平面度有一定要求，如果安装面翘曲，会导致钢珠卡滞、滚动不畅，甚至出现承载后钢珠偏磨的问题。

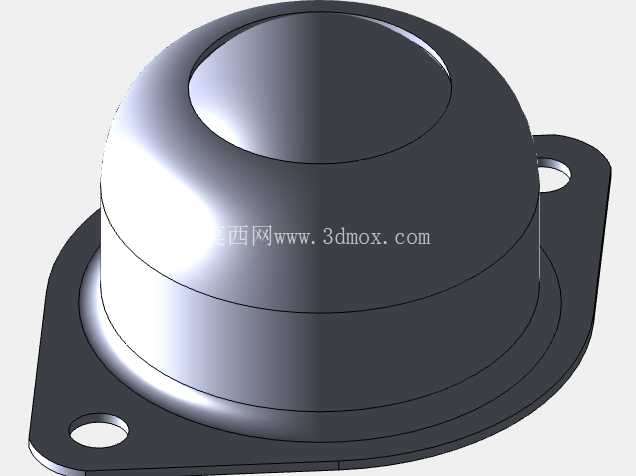

这个结构的设计逻辑很清晰，主体采用碗状壳体作为承载基体，底部带一体式安装法兰，法兰上预留两个对称的安装通孔，不需要额外做焊接支架，直接通过螺栓就能固定在安装基板上，安装效率比分体式结构高很多。壳体内腔是和钢珠匹配的球面承托结构，内部排布小直径的承托钢珠，把顶部主钢珠的滑动摩擦转化为滚动摩擦，大幅降低推动工件时的阻力，同时保证主钢珠不会从壳体上方脱出，壳体顶部的收口边做了圆弧过渡，避免工件移过时被锐边刮擦，这点细节在输送钣金件、表面有涂装的工件时尤其重要，能减少工件表面的划伤缺陷。

从安装边界来看，这个脚轮的整体长度为7cm，宽度5cm，安装法兰的轮廓刚好适配这个尺寸，两个安装孔的中心距可以根据法兰尺寸匹配对应规格的螺栓，不需要额外扩孔调整。整体高度3cm，这个高度是从安装底面到主钢珠最高点的尺寸，做线体布局时要注意，同一组输送面排布的所有滚珠脚轮必须保证顶部钢珠的高度差控制在0.1mm以内，否则会出现工件放置后倾斜、局部脚轮不受力的情况，尤其是承载较重的金属工件时，高度差过大会导致单个脚轮过载，内部承托钢珠碎裂，直接影响线体正常运行。

实际选型应用时，这类脚轮常排布在装配工位的工作台面、无动力输送段的机架上，比如家电装配线的工装板移载、钣金加工工位的工件周转、仓储分拣线的物料推送，都能看到这类结构的身影。和滚轮式的无动力输送结构相比，它不需要排布成固定的输送方向，工件可以在台面上任意方向推移、转向，灵活性更高，适合需要人工调整工件位置的装配工位。设计建模时要注意壳体内腔的球面曲率必须和主钢珠匹配，内部承托钢珠的排布要留有合理间隙，间隙过大会导致主钢珠晃动，承载时受力不均，间隙过小则会出现滚动卡滞，推动工件时阻力陡增。另外安装法兰的厚度要满足承载要求，不能为了减重过度削薄法兰厚度，否则螺栓锁紧时法兰容易变形，导致壳体倾斜，钢珠滚动方向偏移。

很多新手工程师建模时容易忽略主钢珠的露出高度，露出量过小会导致工件底面和壳体顶面摩擦，露出量过大则会导致钢珠承载时侧向受力过大，容易出现钢珠脱出壳体的问题，正常设计时主钢珠的露出高度控制在钢珠直径的1/4左右比较合理，既能保证足够的滚动接触行程，也能避免侧向受力过大的问题。这个结构的法兰采用双耳式设计，相比圆形四孔法兰，占用的安装空间更小，在排布密度较高的输送台面上，可以缩小脚轮之间的安装间距，保证小尺寸工件也能平稳放置，不会出现工件卡进脚轮间隙的问题。

在实际工况中，这类脚轮不需要额外做润滑维护，壳体内部通常会填充润滑脂，长期使用也不会出现异响卡滞，适合在车间常温环境下长期运行，如果是用在有切削液、粉尘的加工工位，需要在壳体顶部增加防尘密封圈，避免铁屑、粉尘进入壳体内腔，磨损钢珠和承托面，缩短使用寿命。做三维建模时，要把钢珠的滚动行程、安装孔的位置公差、壳体的壁厚都做合理的参数化设置，方便后续根据不同的承载需求调整尺寸规格，比如需要更大承载时，可以放大主钢珠直径，增加内部承托钢珠的数量，同时加厚法兰和壳体壁厚，不需要重新搭建整体结构，能大幅提高设计复用效率。
