建筑用四通PVC管材注塑成型模具结构

这套模具针对建筑管路系统中常用的四通PVC接头开发，核心服务于民用建筑、市政给排水管网的支管分流场景，在实际施工中，这类四通接头承担着主管道向多个方向分支输送流体的作用，需要同时对接四个方向的管路，对接端面的同轴度、密封面平整度直接影响后期管路的渗漏风险，因此模具成型精度直接决定了最终管件的装配适配性。

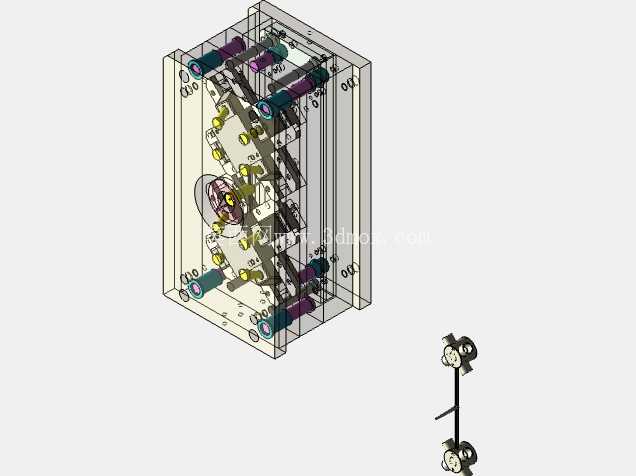

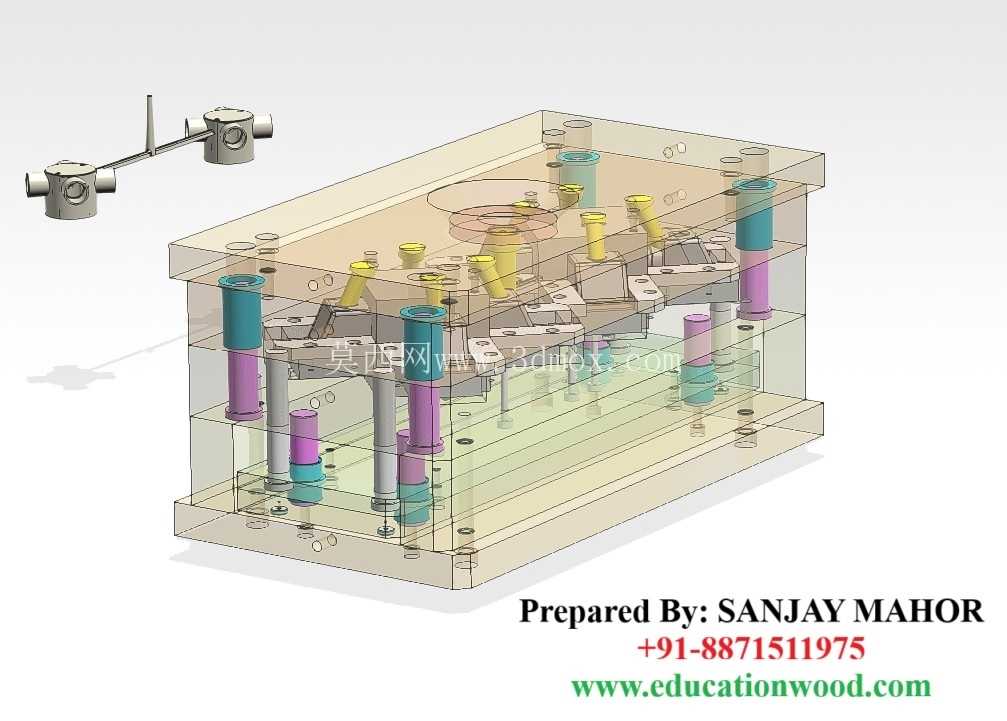

从结构布局来看，模具采用一模一腔的排布方式，这一设计主要考虑到四通管件四个方向的侧向抽芯行程较长，多腔排布会大幅增大模架尺寸，同时抽芯动作的同步性难以控制，容易出现型芯偏移导致的管件壁厚不均问题。模架内部的导柱导套采用不等径排布，避免合模时出现方位错装，导套端部做了导入倒角，合模过程中可以自动修正微小的位置偏差，保护型芯型腔不会发生硬碰撞。

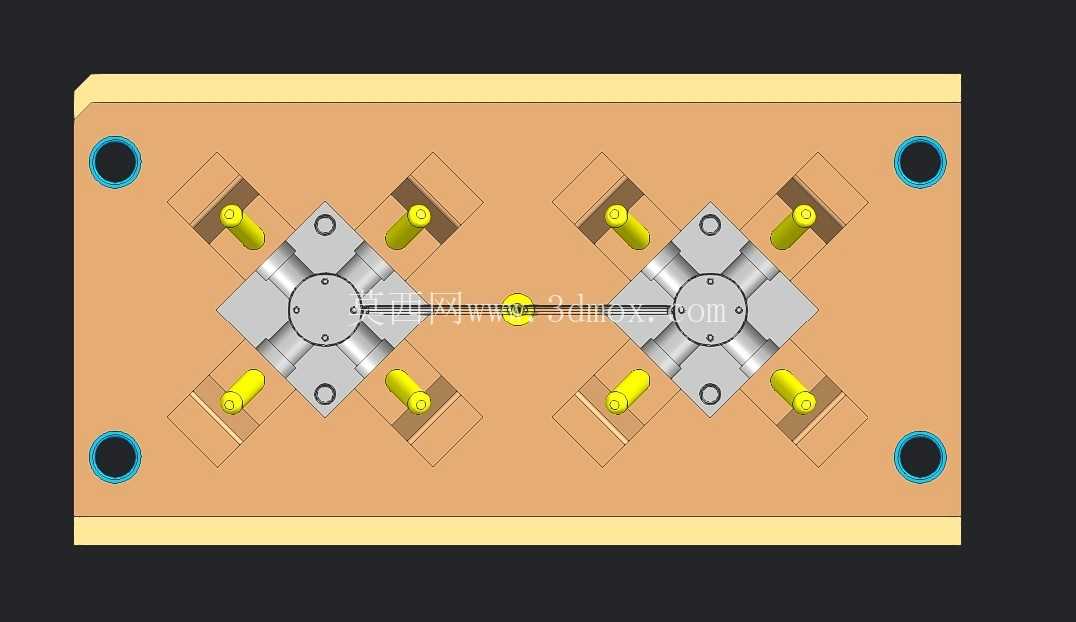

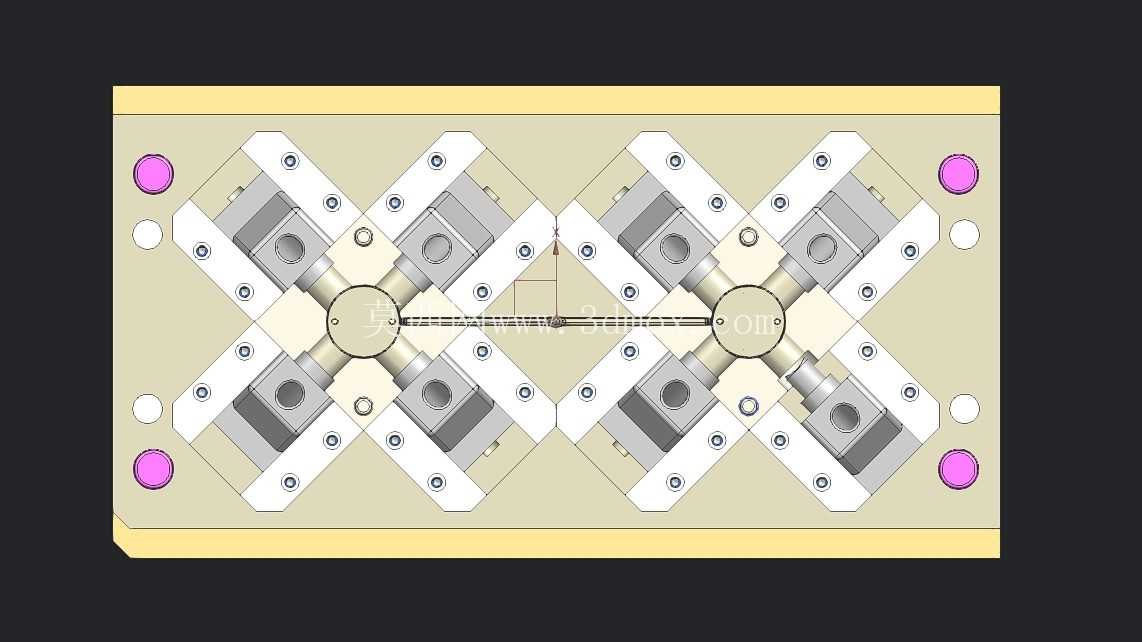

侧向抽芯结构是这套模具的设计核心，四个方向的抽芯滑块分别对应四通的四个接口成型部位，滑块采用斜导柱驱动，抽芯行程预留了足够的安全距离，确保管件脱模时，成型接口内孔的型芯可以完全退出，不会刮伤管件内壁的密封槽结构。滑块与模架的配合面采用耐磨镶块，长期生产过程中可以通过更换镶块调整配合间隙，避免滑块晃动导致的接口偏心问题，每个滑块端部都设置了定位锥面，合模时靠锥面锁紧抵消注塑过程中的型腔内压力，防止滑块后退产生飞边。

浇注系统采用侧浇口进料，浇口位置设置在四通的中心交汇位置，熔融PVC材料从中心向四个接口方向同步填充，这种进料方式可以保证四个方向的填充速度基本一致，避免因填充速率差导致的熔接痕偏移问题，减少管件交汇位置的应力集中。流道截面采用圆形设计，相比梯形流道可以减少材料流动阻力，同时流道末端设置了冷料穴，存储注塑前端的冷料，防止冷料进入型腔造成管件表面缺陷或者内部强度不足。

冷却系统的排布围绕成型区域做了分层设计，型腔部分采用直通式冷却水道，沿着四个接口的周向均匀排布，保证接口外壁冷却速率一致，减少冷却不均导致的管件圆度超差；型芯部分采用隔水片式冷却结构，因为四个侧向型芯的直径较小，无法加工直通水道，通过隔水片将型芯内部分为进水和回水两个通道，冷却水可以直达型芯端部，保证接口内壁的冷却效率，避免内壁冷却过慢导致的收缩凹陷。冷却水道的接口全部设置在模架的非操作侧，对接生产设备的冷却水循环系统时不会干扰操作人员的取件动作。

顶出系统采用推板顶出结合顶杆辅助的方式，因为PVC材料的刚性相对较低，单纯采用顶杆顶出容易在管件表面留下顶白痕迹，推板作用在管件的端面位置，顶出力均匀分布，不会造成管件变形，在四个型芯的中心位置额外设置了小直径顶杆，辅助顶出浇注系统凝料，确保开模后凝料可以和管件同步脱落，不会粘在定模侧影响下一次注塑循环。

安装边界方面，模架的长宽尺寸适配常规200吨级注塑机的拉杆间距，定位圈尺寸采用行业通用的100mm直径，直接匹配注塑机的定位孔，浇口套的球面半径适配标准注塑机喷嘴尺寸，不需要额外定制连接配件。模具的总厚度在注塑机的最大最小模厚范围内，开模行程满足抽芯加取件的总距离要求，吊装位置设置在模架的重心位置，吊装过程中不会出现倾斜，安装时可以快速对准注塑机的模板螺孔。

在实际生产适配性上，模具的所有成型镶件都采用了模块化设计，当需要生产不同壁厚或者不同密封槽结构的四通管件时，只需要更换对应的镶块和型芯，不需要重新制作整套模架，可以大幅降低多规格产品的模具开发成本。排气槽开设在型腔的最后填充位置，深度控制在0.02mm以内，既可以顺利排出型腔内的空气，避免填充过程中出现困气烧焦的问题，又不会产生明显的飞边，减少后续的飞边修整工作量。
