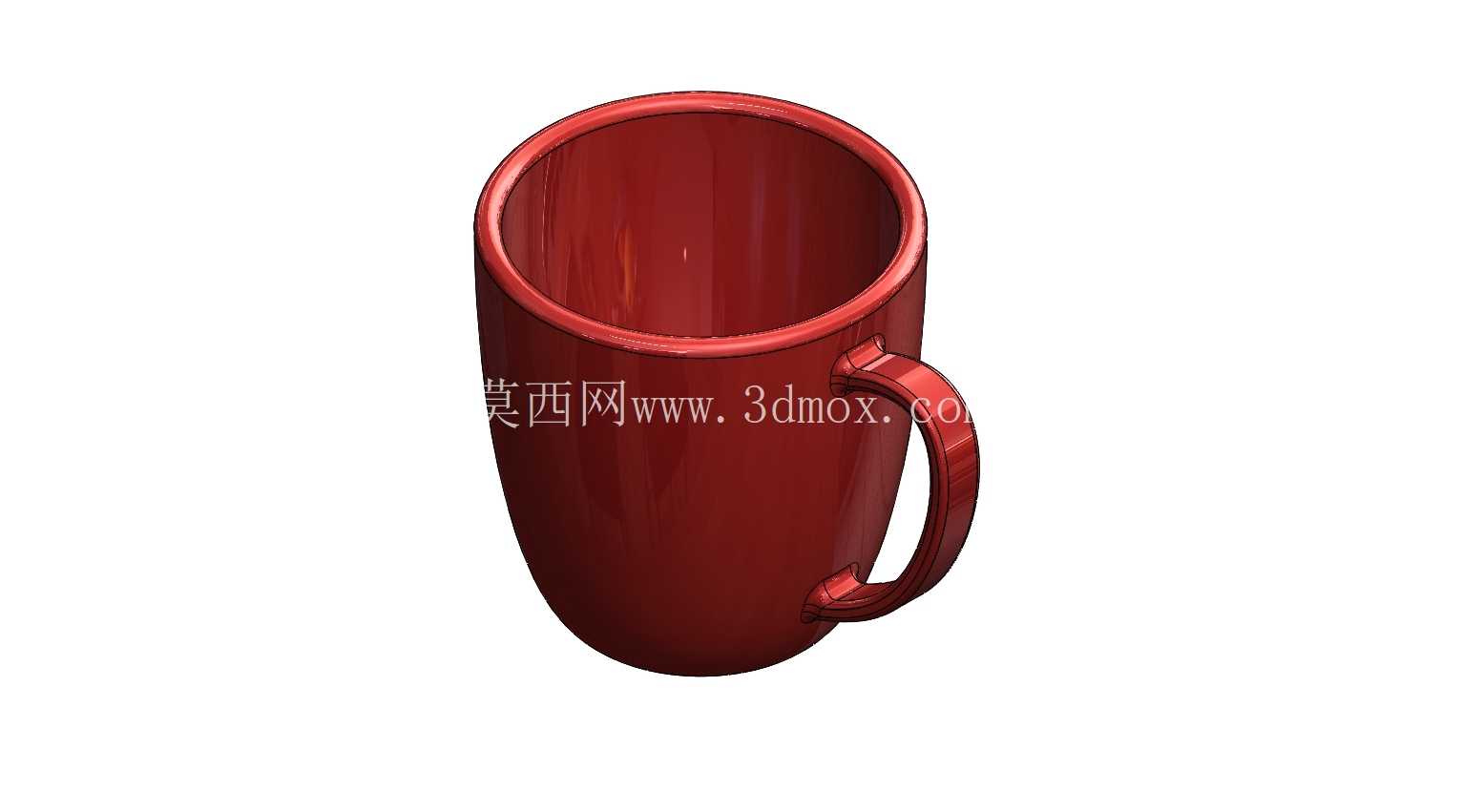

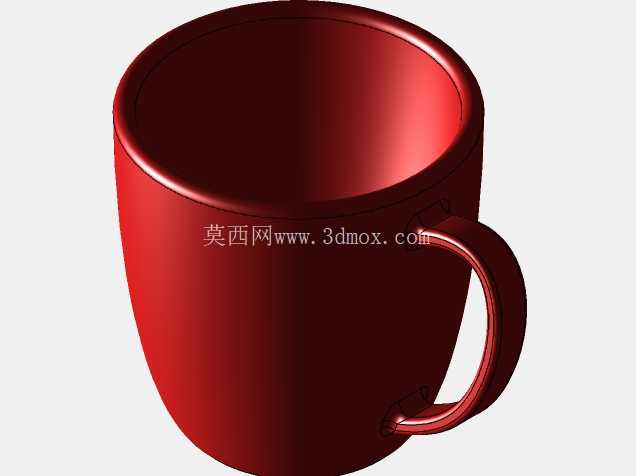

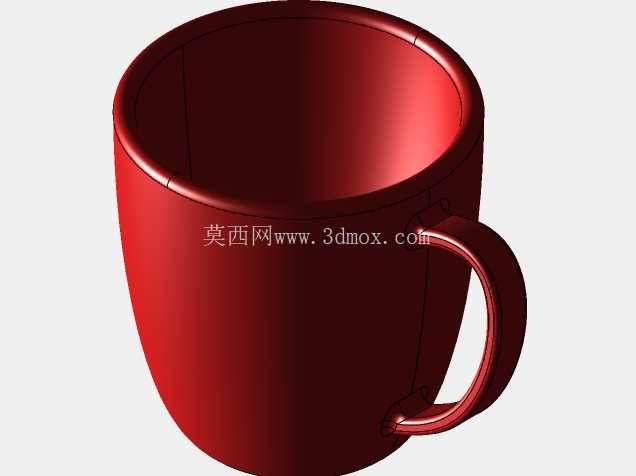

带把手红色马克杯结构设计

日常办公与居家场景中，带把手马克杯是高频使用的饮水器具，这款红色马克杯的三维结构设计，完全围绕日常使用的实际需求展开。首先从握持手感出发，杯身采用上宽下窄的微锥造型，杯口直径略大于杯底，既保证了注水时的水流缓冲空间，避免开水注入时飞溅，也让堆叠收纳时的嵌套间隙控制在合理范围，不会出现卡滞难以分离的问题。杯壁厚度做了均匀过渡处理，靠近杯口位置做了1.2mm的加厚卷边，既能够提升饮用时的唇部接触舒适度，也能强化杯口的抗磕碰性能，日常使用中轻微碰撞桌面或其他餐具时，不容易出现崩边缺口。

把手部分的设计是整个结构的核心，采用C型半开放结构，把手与杯身的连接位置做了两处过渡圆角，上连接点位于杯口下方15mm处，下连接点位于杯身总高度三分之二的位置，这个位置布局能够让握持时的重心刚好落在手掌中心位置，装满400ml容量的水时，手腕不需要额外施加抬升力矩，长时间握持也不会产生酸胀感。把手的内圈净空尺寸控制在35mm，能够适配成年人四指并拢穿入的空间，同时把手截面做了椭圆化处理，贴合手指指腹的曲面，不会出现硌手的问题。把手与杯身的连接位置做了加厚的熔接过渡区，避免日常使用中把手受力出现断裂，这个区域的壁厚比杯身平均壁厚厚2mm，能够承受150N的垂直拉力，满足日常端拿、清洗时的受力需求。

杯底部分做了内凹的圈足设计，圈足高度为3mm，接触桌面的环形面做了0.5mm的圆角处理，既能够避免杯底刮伤木质、玻璃材质的桌面，也能在放置时形成稳定的支撑，即使桌面有轻微的不平整，也不会出现放置不稳晃动的问题。杯身内部的底部做了小角度的圆弧过渡，没有直角死角，日常清洗时能够轻松触及杯底所有位置，不会残留茶渍、咖啡渍等污垢。杯身的表面做了高光质感的红色涂层设计，涂层厚度均匀控制在0.15mm，既保证了外观的光泽质感，也不会因为涂层过厚影响杯身的整体尺寸精度。

从实际应用场景来看，这款马克杯既可以作为日常办公的饮水器具，也可以作为促销礼品、文创周边的载体，结构设计上预留了足够的表面印刷空间，杯身中部的圆柱区域没有结构凸起，能够适配丝印、热转印等多种图案印刷工艺。在建模过程中，所有曲面都做了G2连续处理，杯身与把手的过渡面没有明显的折痕，后续如果要做注塑模具开模，能够直接提取分型面，不需要额外做曲面修补，分型线设置在杯身最大直径处，也就是杯口下方的卷边位置，开模时不会出现倒扣结构，能够简化模具结构，降低量产时的模具成本。

尺寸边界方面，这款马克杯的总高度为105mm，杯口外径为82mm，杯底圈足外径为68mm，整体容量控制在420ml，刚好满足日常冲泡一杯咖啡、茶水的容量需求，不会因为容量过大导致水放凉，也不会因为容量过小需要频繁接水。把手的外边缘距离杯身最外侧的距离为55mm，这个尺寸能够适配常规的杯架、杯托的卡槽尺寸，放在办公桌的杯架上、汽车的水杯槽里都不会出现卡不进去的问题。杯身的壁厚均匀控制在2.5mm，这个厚度既能够保证陶瓷或者塑料材质成型时的结构强度，也能起到一定的隔热效果，注入95摄氏度的开水时，杯身外表面的温度能够控制在55摄氏度以下，短时间握持不会出现烫伤的问题。

在结构校验过程中，还做了侧翻受力的模拟，当杯子倾斜30度时，重心投影仍然落在杯底的支撑面范围内，日常使用中轻微的触碰不会轻易翻倒，如果倾斜角度超过45度才会出现翻倒，能够有效减少碰倒后水洒出的概率。杯口的卷边设计还做了杯盖适配的通用尺寸，能够适配市面上常规的82mm口径的硅胶杯盖、陶瓷杯盖，用户可以自行搭配杯盖，起到防尘、保温的作用。整个模型的结构没有复杂的异形结构，不管是采用陶瓷注浆成型、塑料注塑成型还是3D打印打样，都能够快速实现生产，不需要额外做结构拆件，一体化的结构也提升了产品的整体耐用性，没有拼接缝隙，不会出现缝隙藏污纳垢的问题。
