卧式工业气液分离罐体管路集成装置

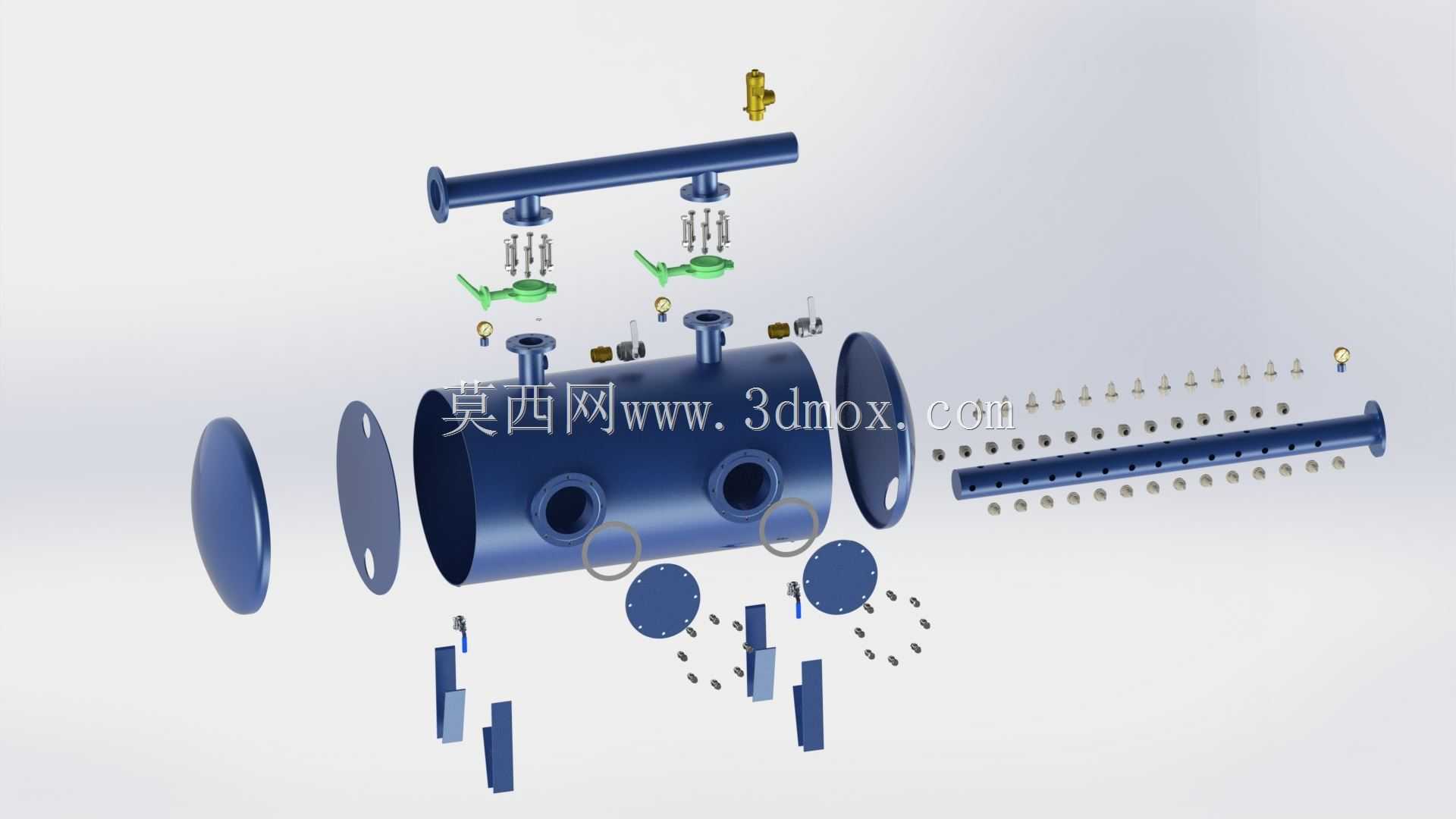

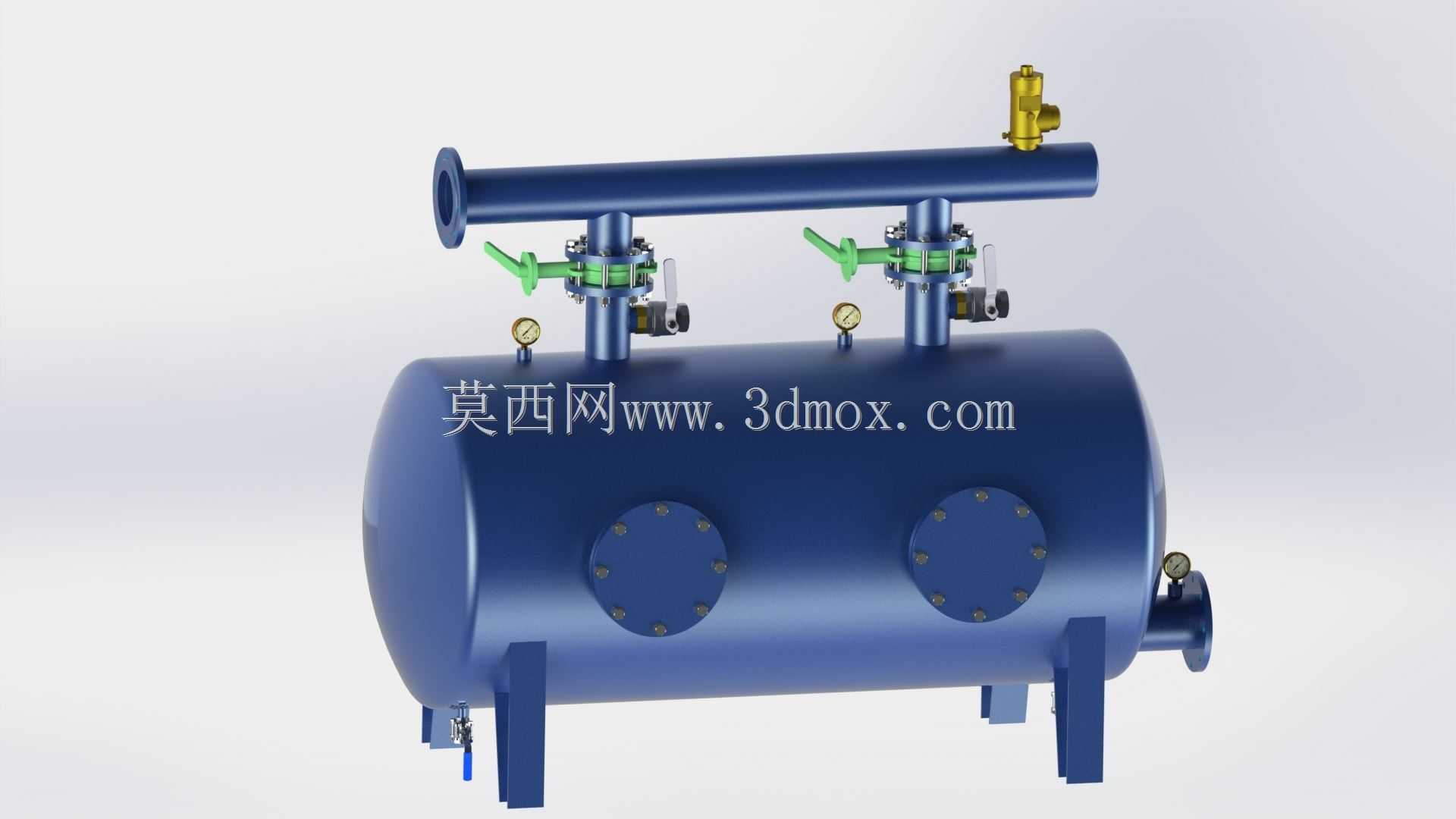

　　该装置为卧式承压气液分离罐体集成结构，主要应用于工业循环水系统、压缩空气管网、蒸汽供热系统的介质预处理环节，核心作用是脱除输送介质中裹挟的游离态液滴与固态杂质，避免下游动力设备出现液击、叶轮冲蚀等故障，同时降低管路内介质输送的阻力损耗，保障整套流体系统运行稳定性。从结构设计来看，主体采用卧式椭圆形封头罐体结构，相比立式罐体，卧式结构的介质停留路径更长，气液两相在罐内的分层沉降空间更充裕，同等处理流量下的设备整体高度更低，对安装场地的竖向空间要求更小，适配厂房层高受限的现场安装场景。罐体顶部集成的横向汇流管路，通过等径法兰接口与上游来液管路对接，汇流管上配置的多组手动截止阀可实现不同支路的介质通断控制，

　　阀位旁设置的压力表能够实时反馈管路内的实时压力数值，方便运维人员快速判断管路通断状态与压损情况。罐体顶部设置的弹簧式安全阀作为超压泄放保护部件，整定压力匹配罐体设计承压阈值，当罐内压力超出安全限值时可自动起跳泄放压力，避免罐体出现超压爆裂风险。罐体侧面设置的两个圆形快开人孔，采用螺栓压紧密封结构，无需完全拆卸法兰即可完成罐内杂质清理、滤件更换等日常运维操作，大幅缩短设备停机维护时长。罐体端部设置的介质出口采用侧出式结构，可对接下游输送泵或用气设备，罐体底部设置的排污阀可定期排出罐底沉积的液态杂质与污物，避免杂质长期堆积占用罐内有效分离容积。建模过程中严格遵循承压容器设计规范，罐体壁厚、法兰对接尺寸、

　　阀门安装间距均匹配常规工业管路的通用安装标准，所有外接接口的法兰规格均采用国标通用系列，可直接与同压力等级的标准工业管路对接，无需额外制作过渡转接件。支座采用鞍式支撑结构，支撑点位置经过受力校核，可均匀承载满液状态下的罐体总重量，支座底部预留的地脚螺栓安装孔可直接与预制的混凝土基础固定，安装时需保证罐体轴向水平度偏差在允许范围内，避免罐内积液出现单侧堆积影响分离效率。
