达特桑280ZX车型50mm前支柱螺母专用扳手

　　这款专用扳手针对达特桑280ZX车型前悬架支柱压盖螺母的拆装工况设计，在乘用车底盘维保作业场景中，前支柱总成与车身轮拱安装位的操作空间十分局促，普通开口扳手受限于手柄长度与开口角度，既无法提供足够的拧紧力矩，也容易在操作时与周边的轮拱内衬、制动管路、减震器防尘套发生干涉，甚至会因为卡合不牢打滑损伤螺母棱角，给维保作业带来额外的零件损耗风险。设计初期首先明确了核心作业边界：适配的螺母对边尺寸为50mm，对应前支柱压盖的锁紧扭矩要求在120-150N·m区间，扳手开口端的内轮廓完全贴合螺母六角外形，卡合深度达到8mm，作业时可以完全包覆螺母的受力棱边，避免大扭矩施加时出现应力集中压溃螺母边角的问题。

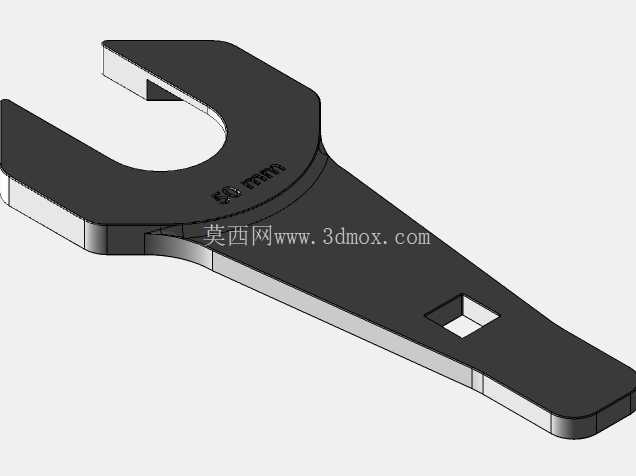

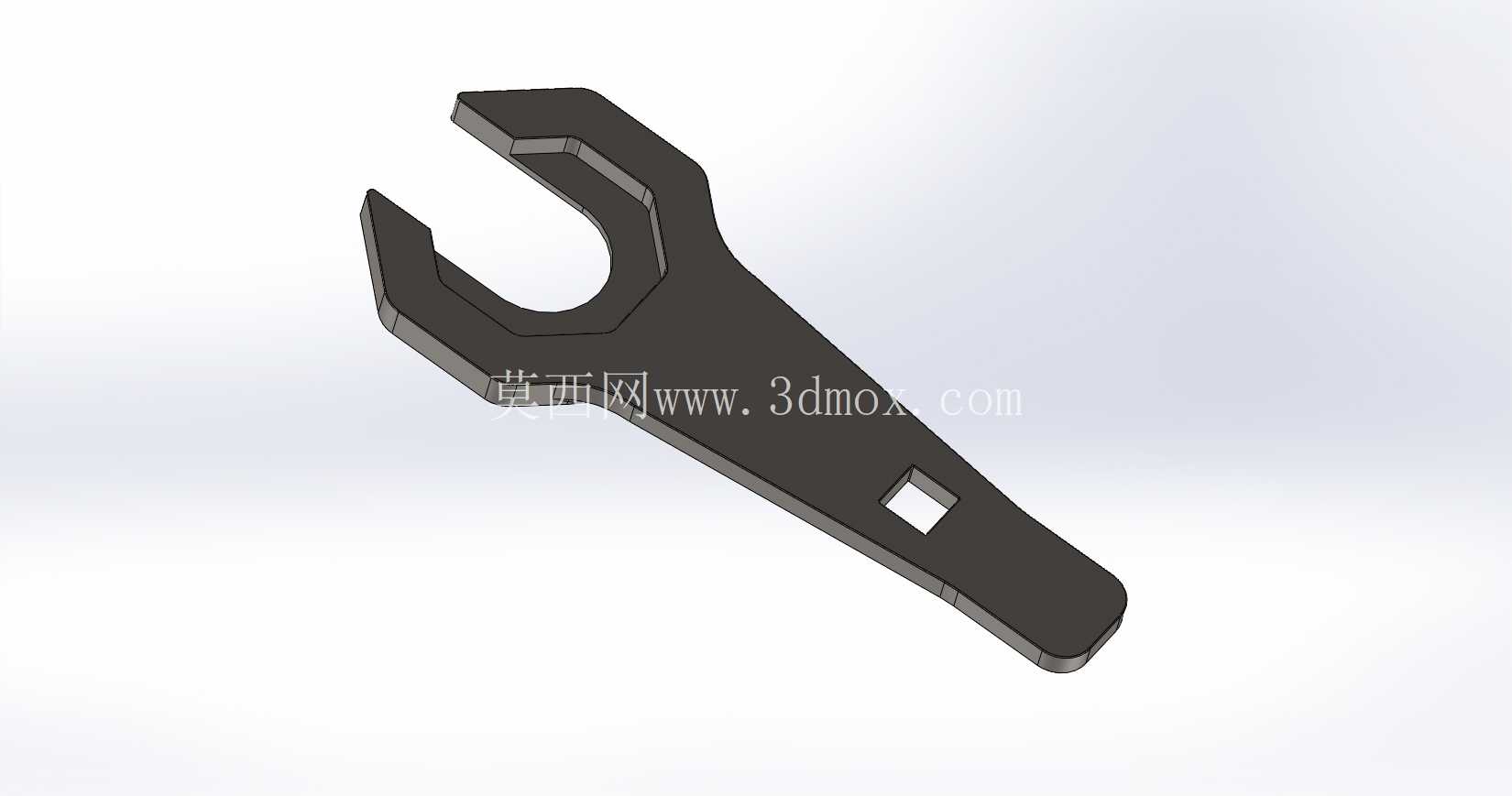

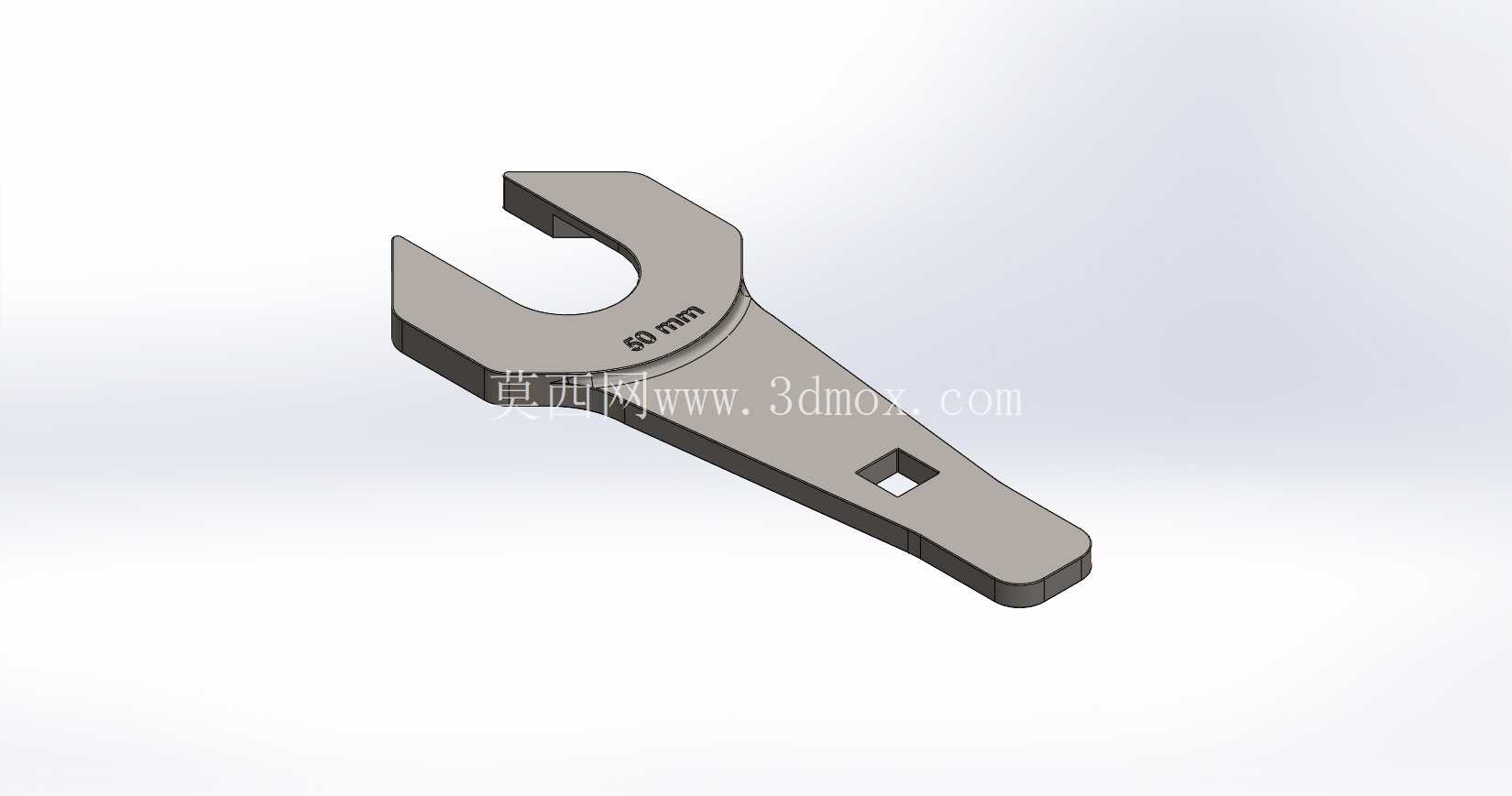

　　整体外形采用单头开口的一体式结构，手柄段做了平缓的收窄过渡，从开口根部的18mm厚度逐步过渡到手柄末端的10mm厚度，既保证了开口根部的抗扭强度，也能让手柄顺利伸入轮拱与支柱之间的狭窄间隙，不会因为结构过厚卡滞在安装间隙内。手柄末端设计的方形通孔并非多余结构，在需要更大扭矩拆卸锈死螺母时，可以将加力杆穿过这个方孔延长力臂，无需额外搭配套筒转接工具，适配野外无专用举升设备时的应急维保作业，方孔的尺寸匹配常用的1/2英寸接杆规格，现场作业时可以直接借用常规汽修套筒的接杆作为加力部件，无需单独定制配套杆件。

　　扳手的开口轴线与手柄轴线设置了15度的偏角，这个角度是经过实车安装位测绘确定的，作业时手柄可以自然避开轮拱的弧形钣金面，操作人员站在车轮侧方就能自然发力，不需要将手臂完全伸入轮拱内部盲操作，大幅降低了作业时的操作难度，也能避免手臂被周边钣金锐边划伤的风险。从受力结构来看，开口根部做了R5的圆弧过渡，没有尖锐的应力集中角，经过扭矩校核，在施加180N·m的极限扭矩时，根部的最大应力远低于常用铬钒钢的屈服强度，不会出现开口断裂、变形的问题，完全满足汽修场景下反复使用的强度要求。

　　扳手整体的外轮廓没有突出的棱角，所有边缘都做了R1的倒钝处理，伸入狭小空间作业时不会刮伤周边的车身漆面、橡胶防尘套等易损部件，细节处理完全适配实车维保的实际操作需求。不同于通用型可调扳手，这款专用工具不存在活动 jaw 的配合间隙，卡合螺母时没有旷量，施加扭矩时的力传递更直接，也不会因为间隙存在导致螺母棱角被啃伤，对于保有量不算大的经典车型维保来说，这类专用工具可以大幅提升作业效率，减少因为工具不匹配带来的附加维修成本，也能避免非专用工具操作时对周边悬架部件造成的意外损伤。在三维建模过程中，首先通过实车测绘获取了前支柱安装位的空间点云数据，确定了扳手操作时的运动包络边界，确保扳手在整个拧紧、拧松的转动行程内，都不会与周边部件发生干涉，开口的尺寸公差按照IT7级精度设计，既能保证与螺母的顺畅配合，也不会因为间隙过大出现打滑问题，手柄的长度设置为180mm，正常操作时单人手臂发力就能达到要求的锁紧扭矩，不需要额外加力就能满足常规维保的扭矩需求，只有在螺母锈死的极端情况下才需要搭配加力杆使用。
