多工位拉伸试验棒铣削加工工装夹具

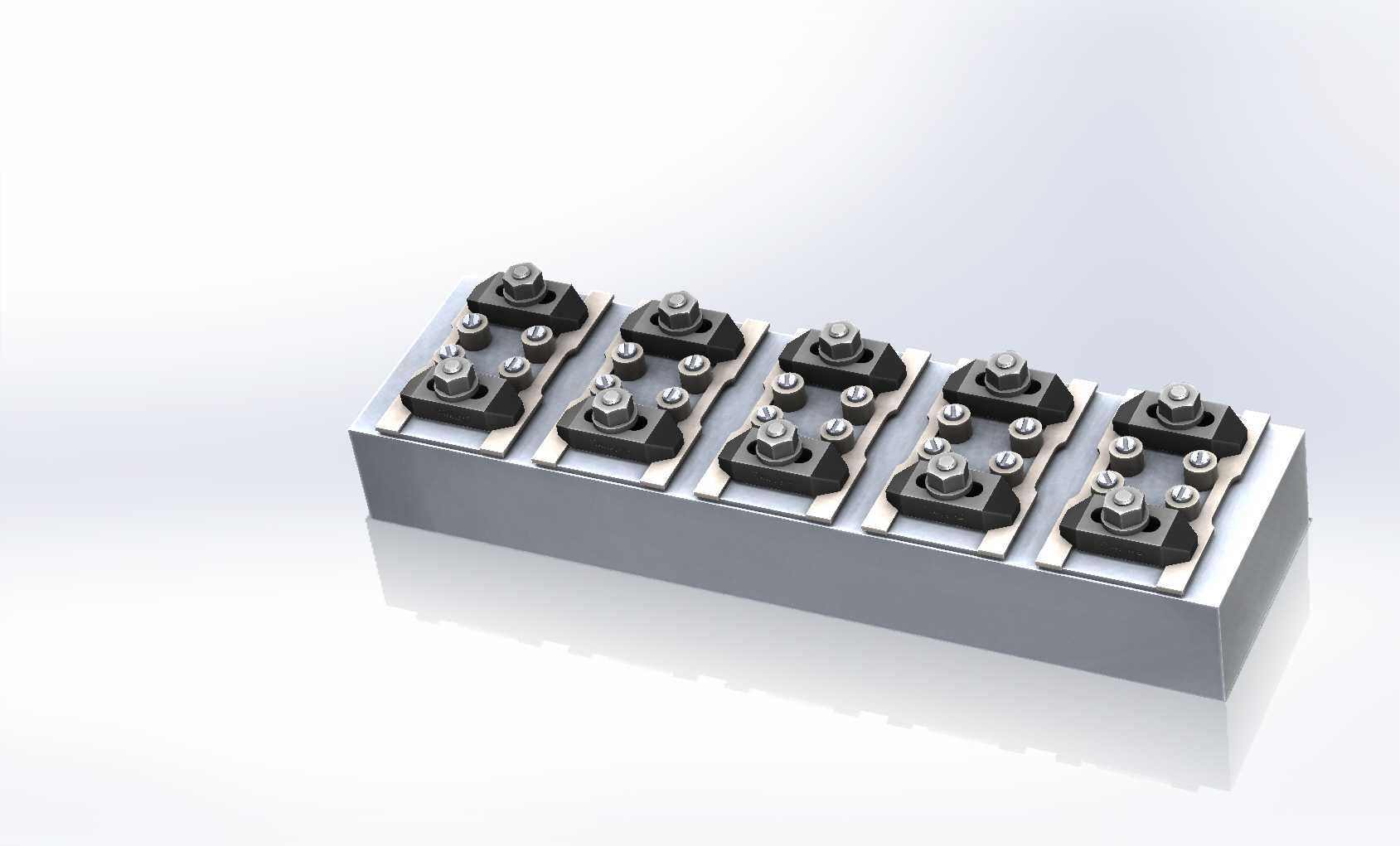

在金属材料力学性能检测的试样制备环节，拉伸试验棒的加工精度直接决定最终试验数据的可靠性，这套多工位铣削夹具正是针对该工序的装夹痛点开发，适配棒材类试样的批量精铣加工需求。日常检测场景中，金属拉伸试样需要将棒材外圆铣削至标准规定的平行段尺寸，传统单工位装夹方式每次仅能加工一件，反复装夹找正的辅助时间占比超六成，且不同批次装夹的同轴度误差波动大，极易导致试样平行段出现锥度、偏心等缺陷，直接造成拉伸试验时的应力集中，使得试验结果偏离材料真实性能。这套夹具采用整体式长条基座设计，基座底面为精加工定位基准面，可直接适配普通立式铣床、加工中心的工作台T型槽安装，安装时仅需找正基座侧边与机床X轴的平行度即可完成整体定位，无需对每个工位单独找正，大幅压缩加工前的准备时长。基座上沿长度方向排布五组独立装夹单元，每个单元采用浮动压块配合定位衬套的结构，装夹时先将适配棒材直径的定位衬套嵌入基座定位槽，衬套内孔与待加工棒材采用小间隙配合，保证棒材装入后径向无窜动，随后拧紧顶部的压紧螺栓，浮动压块会自动贴合棒材上表面，避免刚性压块压伤棒材表面，同时保证压紧力均匀分布，不会出现装夹变形。针对不同直径规格的拉伸试验棒，仅需更换对应内孔尺寸的定位衬套即可快速切换装夹规格，无需调整夹具整体安装位置，衬套与基座的定位槽采用H7/h6配合精度，更换重复定位精度可控制在0.02mm以内，完全满足试样加工的形位公差要求。每个装夹单元的定位槽中心与基座底面的高度尺寸统一，加工时铣刀设定好Z轴坐标后，可沿X轴走刀依次完成五件试样的同一尺寸铣削，无需反复调整Z轴进刀深度，有效减少刀具空行程与机床调整时间，单批次加工效率较单工位夹具提升四倍以上。夹具的压块与衬套均采用合金工具钢制作，经淬火处理后表面硬度达HRC58-62，长期使用下的磨损量极小，可保证长期装夹精度的稳定性；基座采用45号钢调质处理，整体刚性充足，铣削加工时不会出现颤振现象，能有效保证试样加工后的表面粗糙度与尺寸一致性。在实际试样加工流程中，使用该夹具可实现一次装夹完成多件试样的粗铣、精铣工序，加工后的棒材平行段同轴度可稳定控制在0.03mm以内，表面粗糙度可达Ra1.6，完全满足金属拉伸试验对试样的精度要求，避免因试样加工缺陷导致的试验数据作废问题，尤其适合第三方检测机构、冶金企业实验室、金属材料研发部门的小批量多规格试样加工场景，同时也可适配普通机械加工车间的小直径轴类零件的成组铣削加工，通过更换不同型面的衬套，还可实现方形、六角形等截面型材的装夹加工，拓展性较强。
