按钮零件冷流道注塑成型模具结构

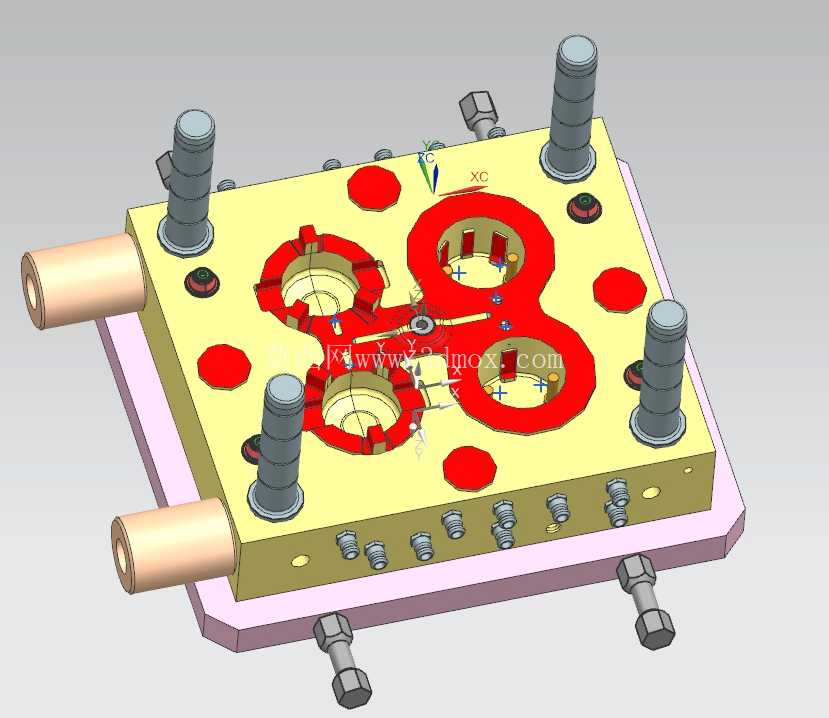

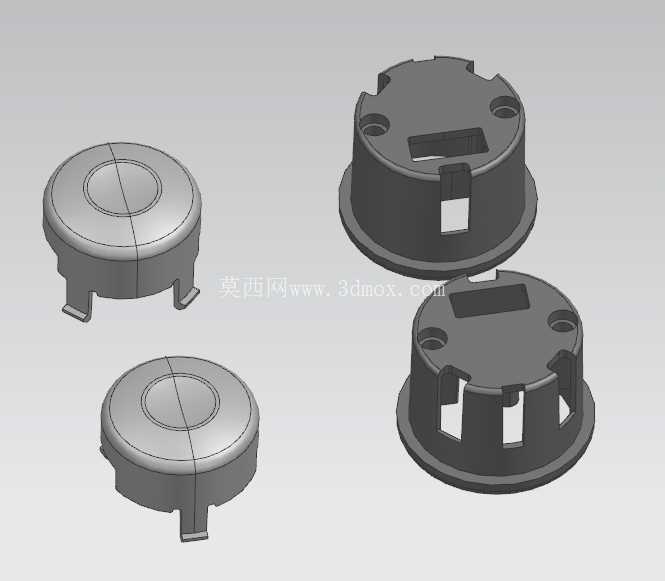

　　这套模具针对小型按钮类塑料零件的批量注塑生产设计，属于典型的冷流道两板模结构，日常应用在消费电子、小家电、工业控制柜体的按钮零件量产场景中，这类按钮零件普遍尺寸偏小、外观面要求均匀无缩痕，装配配合尺寸公差控制在±0.02mm区间，对模具的进胶平衡性、冷却均匀性都有明确的工程要求。从结构布局来看，模具采用一模四腔的排布方式，四个型腔围绕中心分流道呈对称布置，能最大化利用模架的成型面积，同时保证各型腔进胶压力一致，避免不同型腔成型的零件出现飞边、缺胶、尺寸偏差超差的问题。进胶方式采用侧浇口结构，浇口开设在零件的非外观侧边，后续去除浇口后不会在零件外露面留下痕迹，满足按钮零件的外观装配要求。

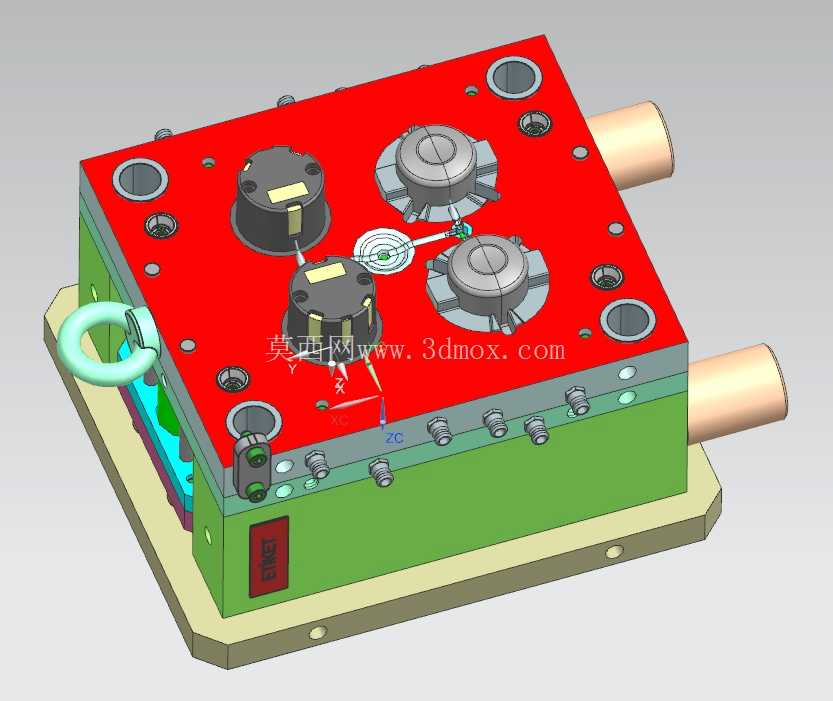

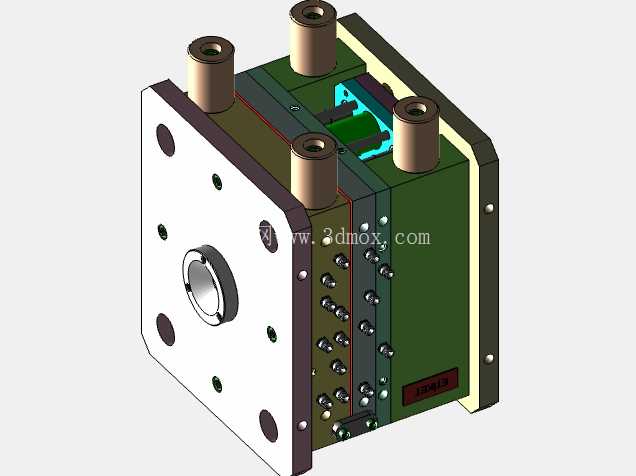

　　模架部分采用标准龙记模架的基础尺寸，上下模座的厚度匹配常用120吨注塑机的容模空间，两侧伸出的铜质接头为冷却水路的外接接口，冷却水路环绕四个型腔做闭环布置，水路距离型腔壁的距离保持在12-15mm区间，既保证冷却效率，又避免距离过近导致型腔壁强度不足，生产过程中可以通过调节冷却水流量，将模具温度稳定在PP、ABS等常用按钮塑料的成型温度区间，缩短零件冷却定型时间，提升单模生产节拍。模具的导向系统采用四组导柱导套配合，导柱设置在动模侧，导套嵌入定模座板，合模时导柱先进入导套完成定位，避免合模过程中出现型腔错位，保证型腔的合模精度。

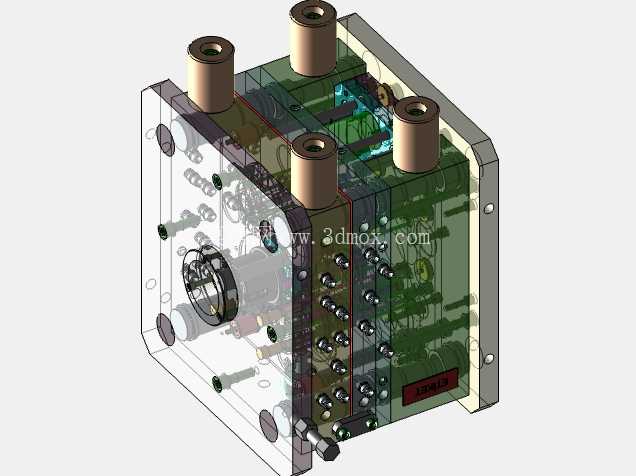

　　顶出结构采用顶针+顶板的组合顶出方式，顶针布置在零件的加强筋、装配柱位置，避免顶出力直接作用在零件外观面导致顶白、顶穿缺陷，开模后顶针同步动作将成型后的按钮零件及流道凝料一同顶出，方便操作人员或机械手取件。模具侧面设置的吊环结构用于模具的吊装转运，模架侧边的锁模块在模具运输、存放过程中锁住动定模，避免模具意外张开导致内部型腔、型芯零件磕碰损坏。设计过程中首先对按钮零件的结构做脱模斜度校验，所有外观面脱模斜度设置为1.5°，内部装配柱的脱模斜度设置为1°，既保证零件脱模顺畅，又不会因为斜度过大导致零件装配尺寸超差。流道设计采用圆形截面流道，流道直径从主浇道到各型腔逐步递减，保证塑料熔体在流道内的压力传递均匀，减少流道凝料的原材料浪费。

　　排气槽开设在型腔的填充末端，槽深控制在0.02mm，既能排出型腔内的空气避免零件出现烧焦、气泡缺陷，又不会因为槽深过大导致飞边产生。这套模具的安装边界完全适配常规卧式注塑机的安装尺寸，定位圈直径匹配注塑机的射嘴定位孔，主浇道衬套的球面半径与注塑机射嘴的球面半径匹配，避免射嘴与浇口套贴合处出现溢料问题。日常生产过程中，这套模具可以稳定实现连续自动化生产，单模成型周期控制在20秒左右，成型后的零件尺寸一致性好，不需要大量的后处理工序就能直接进入装配环节，适配中小尺寸塑料按钮零件的大批量量产需求，结构设计上充分考虑了加工便利性，所有型腔、型芯零件都采用镶拼结构，局部出现磨损、损坏时可以单独更换镶件，不需要整体报废模架，降低模具的后期维护成本。
