手动薄板折弯折边加工设备结构

　　在小型钣金加工门店、通风管道预制现场、五金制品修配作坊这类场景里，这类手动折边设备的出镜率远高于大型数控折弯设备，毕竟多数零散加工的工件尺寸不大、批量偏小，动用大型设备不仅占用排产资源，换模调试的时间成本甚至会超过单件加工的耗时，手动操作的设备反而能灵活适配零散订单的加工需求。从结构设计逻辑来看，这款设备采用整体焊接式床身作为承载基础，两侧立式支架承担上梁、翻板的全部载荷，底部的斜向支撑筋直接对应折弯作业时的倾覆力矩传导路径，避免长期受力后床身出现开口变形，影响折弯角度的一致性。

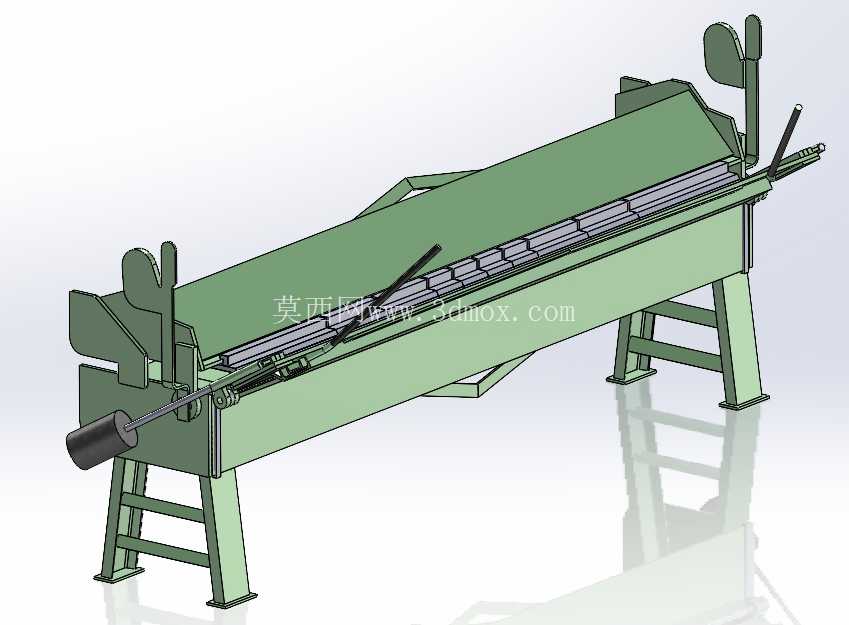

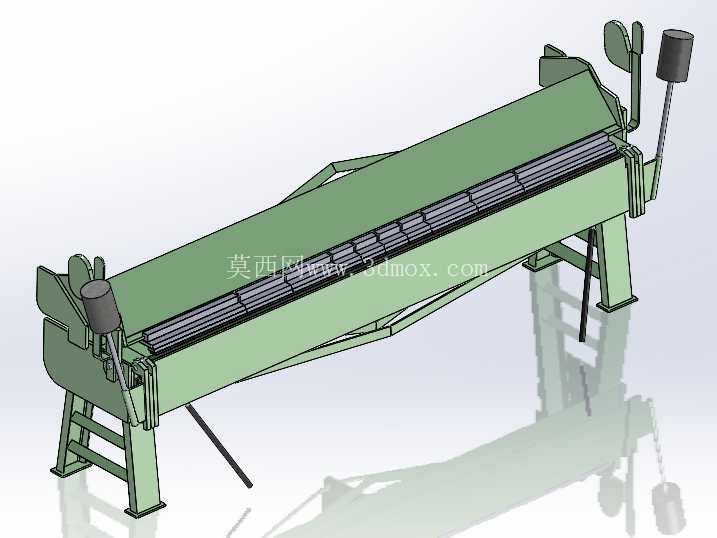

　　设备的核心作业单元分为固定梁与翻转折边梁两部分，固定梁上配置的压紧机构通过两端的手动杠杆手柄驱动，作业时将待加工薄板放置在固定梁工作台面，扳动手柄带动压梁下行压紧板材，避免折弯过程中板材出现滑移错位；翻转折边梁沿床身长度方向布置，与固定梁的刃口保持均匀的配合间隙，最大可适配3/16英寸厚度的薄板折弯作业，不同厚度板材加工时可通过端部的调节机构调整间隙，避免间隙过小啃伤板材表面、间隙过大导致折弯R角超差。设备两端的操作手柄采用力臂加长设计，符合人工操作的施力角度，操作人员站在设备侧方即可完成压料、翻转折边的全部动作，无需额外配置动力源，对作业场地的水电配套没有硬性要求，甚至可在临时户外加工点直接投入使用。

　　从安装边界来看，设备整体为长条形卧式布局，长度方向对应最大加工板材的幅宽，安装时需保证床身工作台面的水平度，四个支撑脚需与地面牢固固定，避免折弯施力时设备出现窜动；设备两侧需预留不小于一米的操作空间，方便操作人员上下料、扳动手柄，设备后方无需预留额外维护空间，整体占地面积小，适合空间局促的小型加工场所使用。在功能适配性上，这款设备可完成直角折弯、压边、插接扣边等多种钣金成型工序，针对通风管道的合边加工、薄钢板箱体的折边成型、五金小件的角度弯折都能适配，折弯作业时折边梁的翻转角度可通过端部的限位结构进行控制，可实现0到135度范围内的任意角度折弯，满足不同工件的折弯角度需求。

　　设计过程中针对易磨损部位做了材质强化处理，折弯刃口、压梁接触部位采用高碳合金钢材质，承受折弯时的局部压应力与摩擦损耗，避免长期使用后出现刃口塌陷、磨损起槽的问题，延长设备的整体使用寿命；床身主体采用普通结构钢焊接，焊后做时效处理消除焊接应力，避免长期受力后床身出现变形，保证各运动部件的配合精度长期稳定。和大型数控折弯设备相比，这类手动折边设备没有复杂的电控、液压系统，日常维护仅需定期在转动铰接点加注润滑脂，检查压紧机构的锁紧行程即可，没有复杂的故障点，操作人员经过简单培训即可上手操作，无需掌握数控编程、液压系统维护等专业技能，非常适合小型加工主体的日常加工需求。在实际作业过程中，针对不同材质的薄板加工，比如镀锌板、冷轧钢板、薄铝板，可通过调整压梁的压紧力、折边梁的翻转速度来控制折弯成型质量，加工薄铝板时适当减小压紧力避免板面压痕，加工冷轧钢板时可适当调整折边间隙保证折弯R角均匀。设备的整体结构没有冗余设计，所有部件都直接服务于折弯作业的核心功能，没有多余的装饰性结构，整体重心偏低，作业时稳定性好，即使加工最大幅宽的板材时也不会出现床身晃动的问题。
