拓扑优化结构自行车中置传动齿盘

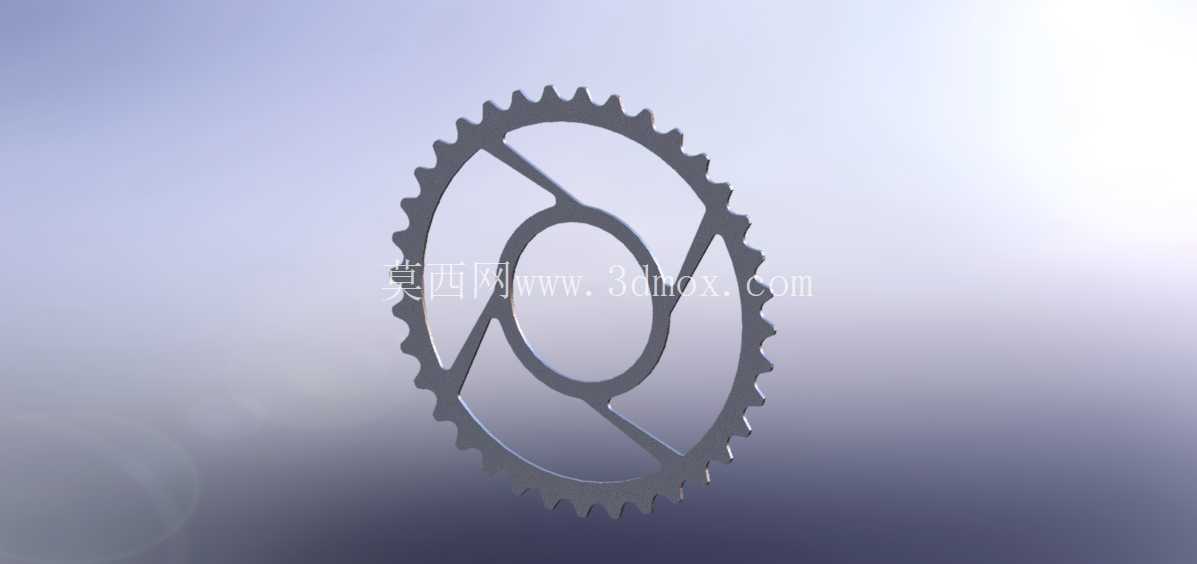

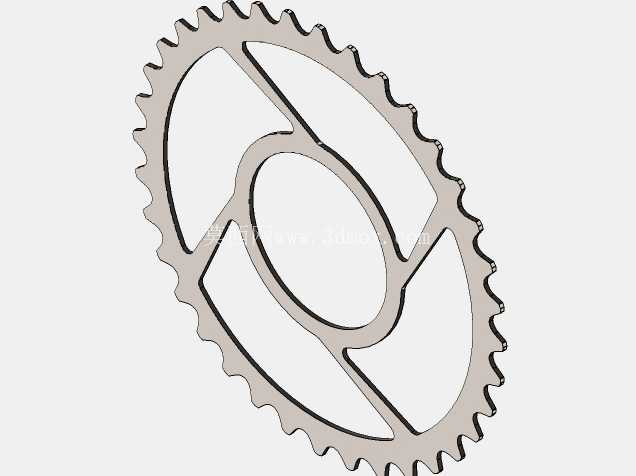

　　日常通勤、运动骑行类自行车的中置传动系统里，齿盘是直接承接脚踏输入扭矩、将骑行者的踩踏力传递给链条的核心受力零件，常规市售齿盘多采用等厚度实心盘片或者简单镂空结构，要么重量偏大增加骑行时的传动惯量，要么镂空设计仅做外观造型处理，没有对应力传递路径做针对性优化，长期高负载踩踏时容易在盘片镂空尖角、齿根位置出现应力集中引发的形变甚至断裂问题。这款经过拓扑优化的齿盘，在设计阶段先锁定了中轴安装位、链条啮合齿圈这两个不可调整的功能边界，以日常骑行工况下的踩踏扭矩输入、链条张紧侧拉力为核心载荷条件，在保证结构强度冗余满足使用要求的前提下，剔除了应力分布极低区域的多余材料，最终形成的盘幅支撑结构完全顺着主应力的传递路径排布，没有多余的造型冗余。

　　从安装适配维度看，齿盘中心的安装孔位完全匹配常规方孔、花键中轴的配合尺寸公差，安装端面的平面度控制在0.05mm以内，避免安装后出现盘片偏摆导致的链条跳齿、变速不准问题；齿圈部分的齿形完全符合标准自行车链条的啮合参数，齿顶做了小角度倒角处理，既可以降低链条啮合时的冲击噪音，也能在变速过程中引导链条更顺畅地完成齿盘间的切换，不会出现卡链、掉链的情况。和同规格的实心齿盘相比，这款优化后的齿盘整体重量降低了近30%，但盘片的径向抗扭刚度、齿根位置的抗疲劳强度并没有因为材料去除出现下降，反而因为支撑筋完全顺着应力走向布置，在大负载爬坡、冲刺踩踏的工况下，盘片的形变量比普通镂空齿盘更小，传动过程中的动力损失更低。

　　实际装车使用时，这类优化结构的齿盘不需要额外调整车架、中轴、变速系统的原有适配参数，可以直接替换同齿数规格的原厂齿盘，不管是用于日常通勤车的维护替换，还是运动自行车的轻量化改装，都能在不改变原有传动系统兼容性的前提下，降低传动部分的旋转重量，提升踩踏响应的直接感。在建模过程中，盘幅的曲面过渡全部采用G1连续的圆角处理，没有尖锐的内角结构，不管是后续采用冲压锻造还是金属3D打印工艺加工，都能避免加工过程中的应力残留，零件成品的表面处理也更容易做到均匀一致，不会在结构死角位置出现涂层堆积或者锈蚀隐患。

　　齿盘的整体厚度和同规格常规齿盘保持一致，安装后和前拨链器的间隙、和链条的配合宽度都符合通用配件的尺寸要求，不需要额外调整变速限位螺丝就能正常工作，对于维修替换场景来说适配门槛很低，不需要专业技师做复杂的参数调试。
