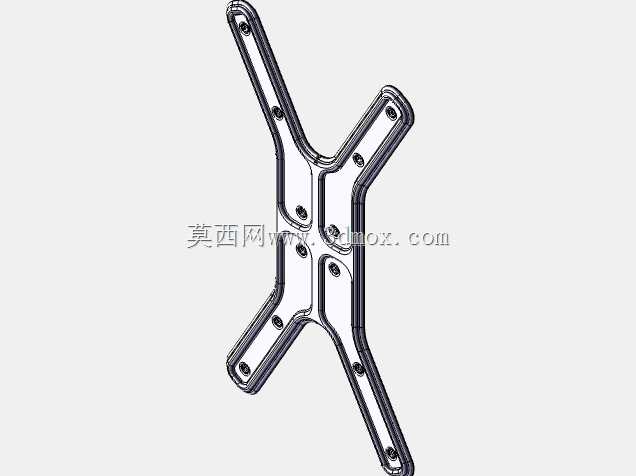

级进模生产用X型钣金支撑结构件

　　该X型钣金支撑件是适配级进模连续冲压工艺生产的结构承载零件，这类结构在民用家电与乘用车辆的内部支撑场景中应用十分广泛，比如洗衣机内筒的辅助支撑框架、洗碗机腔体的内部挂载支架、汽车内饰板的内侧加强支撑点位，都能见到同构型零件的实际应用。从实际使用需求来看，这类零件的核心作用是分散点位载荷，通过X型的交叉筋结构将单点受力均匀传导至四个端部的安装位，避免局部应力集中导致的钣金变形，同时相比整块板材的支撑结构，能在保证结构强度的前提下大幅降低零件自重，减少材料消耗。

　　设计阶段首先要匹配级进模的连续生产节拍，零件的所有折弯边都做了统一角度的拔模处理，拔模角度控制在1.5度，既保证冲压过程中料带能顺利从模具型腔中脱出，不会出现带料、刮伤工件表面的问题，也不会因为拔模角度过大导致折弯处的结构强度下降。零件上的所有安装孔位都做了翻边强化处理，翻边高度控制在1.2倍料厚，既可以提升孔位的螺纹啮合长度，保证螺丝锁附后的连接可靠性，也能避免孔位边缘的应力开裂，在长期受振动载荷的工况下不会出现孔位撕裂的问题。

　　从外形尺寸来看，零件整体呈对称X型布局，四个支臂的长度完全一致，端部的安装孔中心距控制在120mm，支臂的折弯圆角统一取R1.5，和料厚的比值控制在1:1，这个参数是冲压成型的最优圆角区间，既不会因为圆角过小导致折弯处出现材料拉裂、减薄超差的问题，也不会因为圆角过大导致折弯后回弹量超标，影响零件的最终尺寸精度。零件的安装边界需要注意，四个支臂的端部都做了15度的斜切避让，避免在装配时和相邻的结构件发生干涉，安装面的平面度公差控制在0.1mm以内，保证锁附后和被支撑件的表面完全贴合，不会出现装配间隙导致的受力不均。

　　结构设计上，零件的交叉中心位置做了局部的凸起加强筋，筋的高度为2mm，宽度为5mm，这个加强筋不需要额外增加材料，仅通过冲压成型就能将零件的整体抗扭强度提升40%以上，在承受侧向载荷时不会出现交叉位置的扭曲变形。所有的锐边都做了R0.3的倒钝处理，避免生产和装配过程中划伤操作人员，也不会在长期使用过程中因为锐边的应力集中产生疲劳裂纹。这类零件的料厚通常选取0.8-1.2mm的冷轧钢板，表面根据使用场景做镀锌或者喷塑处理，就能满足家电和汽车内部的防腐蚀、耐磨损要求，不需要额外的表面强化工序，适配大规模量产的成本控制需求。

　　在实际建模过程中，需要优先确认级进模的料带排样方向，所有的折弯工序都要顺着料带的送进方向排布，避免出现反向折弯导致的模具结构复杂化，同时要提前核算每一步冲压的材料延伸率，保证折弯处的材料减薄量控制在15%以内，符合冲压件的行业质量标准。零件的四个安装孔位采用同直径设计，统一使用M4的自攻螺丝或者机丝锁附，减少装配过程中的螺丝规格切换，提升总装环节的生产效率。支臂的侧面做了内凹的减重槽，槽深0.5mm，在不影响结构强度的前提下进一步降低零件重量，同时减少冲压过程中的材料流动阻力，降低成型压力，延长模具的使用寿命。
