燕鸥自行车双拖车连接挂载装置

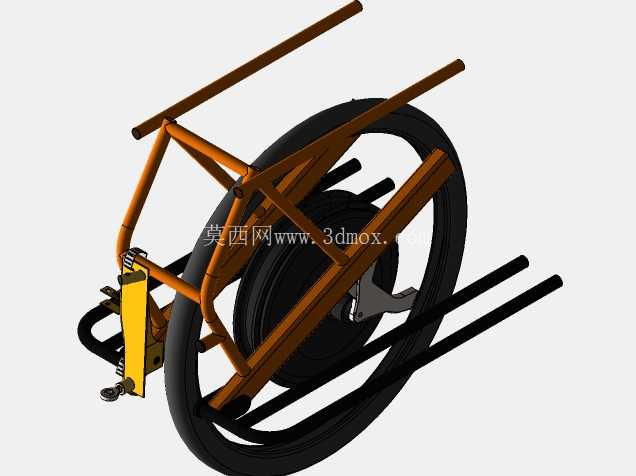

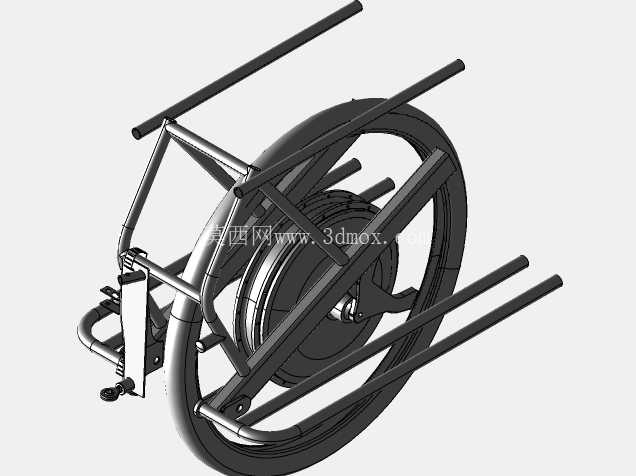

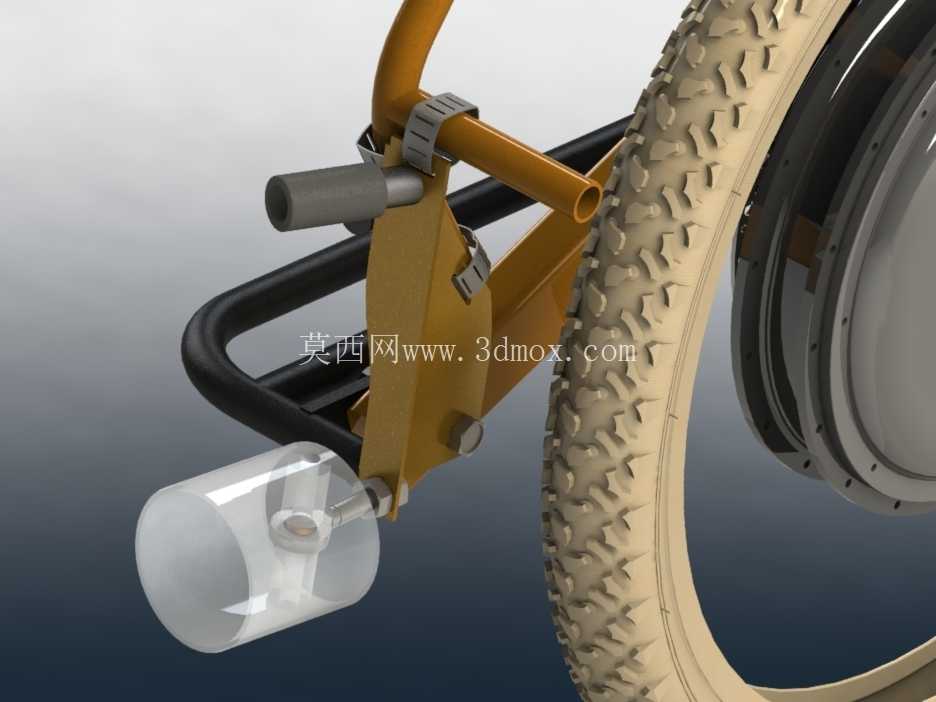

日常短途载物出行、户外骑行露营的场景里，不少骑行者会选择给自行车加装后挂拖车来拓展载物能力，这类挂载装置的可靠性直接决定了骑行过程的安全性，尤其是在城市非铺装路面、缓坡路段行驶时，连接部位的抗冲击、抗疲劳性能是设计阶段需要优先考量的核心指标。这套挂载连接结构专门适配燕鸥系列折叠自行车的后轴安装位，不需要对原车车架进行打孔、焊接等破坏性改装，完全依托原车现有螺栓脚踏板的连接螺栓、车架后叉的安装点位，配合软管夹类紧固件完成固定，普通用户借助常规内六角扳手、螺丝刀等家用工具就能完成安装，不需要额外采购专用安装工装。

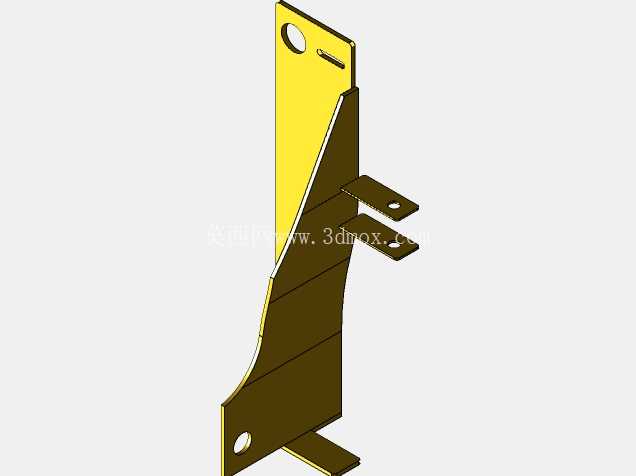

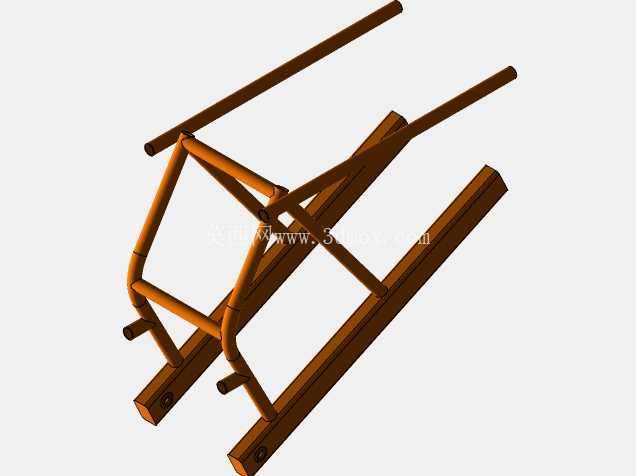

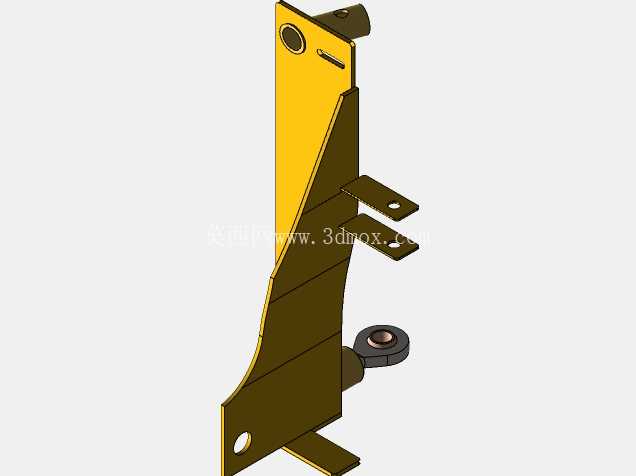

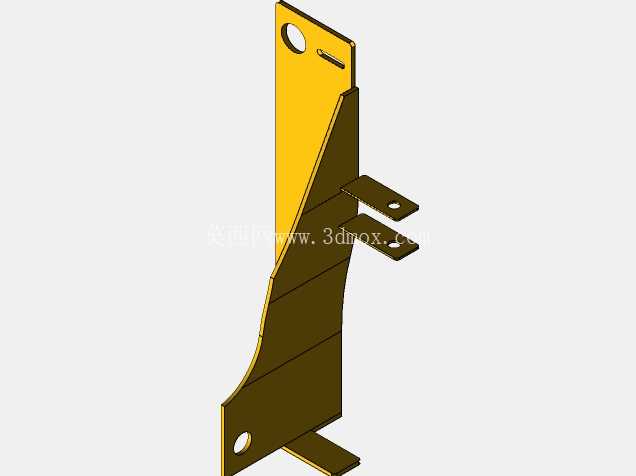

从结构受力逻辑来看，整套装置采用了三角桁架式的管架布局，主受力杆件采用薄壁圆管弯折焊接成型，三角形的稳定结构可以将拖车传递过来的竖直方向载荷、水平方向的拖拽冲击力均匀分散到后轴的两个安装点位上，避免应力集中在单个连接螺栓上造成螺栓剪切断裂。装置靠近车轮的一侧设置了限位挡边，安装完成后挡边与后轮轮胎侧面保留10mm左右的安全间隙，既不会在骑行过程中摩擦轮胎造成额外阻力，也能限制拖车在转向过程中的横向摆动幅度，避免急转弯时拖车侧翻或者剐蹭后轮辐条。前端的黄色连接挂板采用了快拆式的销钉结构，挂板上预留了不同高度的销孔，可以适配不同拖臂高度的货运拖车、宠物拖车，挂板与主架体之间设置了橡胶缓冲垫，能够过滤拖车行驶过程中传递到车架的细碎震动，减少骑行时的震手感。

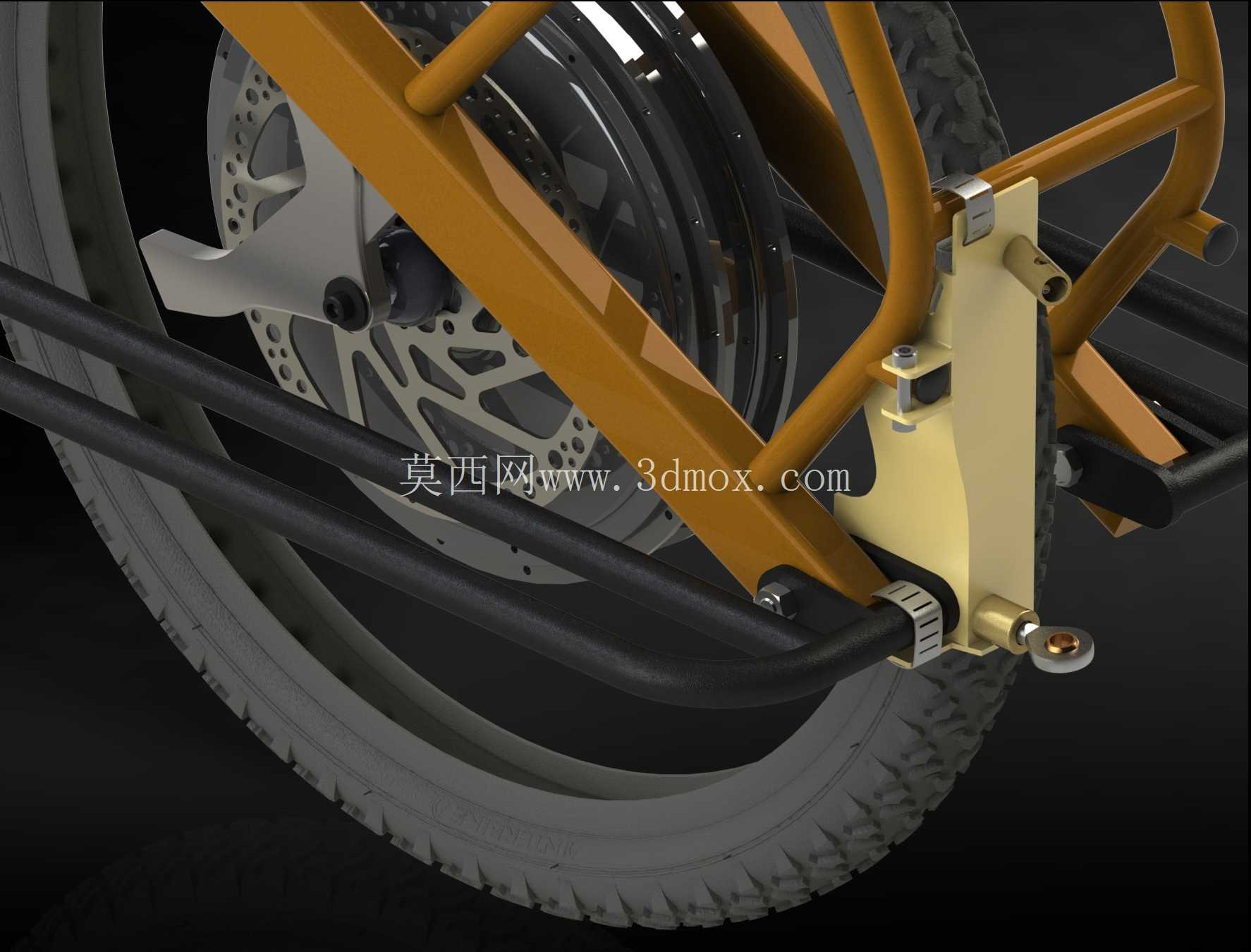

整套装置的实际承载冗余做的比较充足，经过实载测试可以稳定承载100公斤的拖车负载，在连续颠簸路面、紧急制动的工况下，连接部位不会出现松脱、形变的问题。设计阶段充分考虑了折叠自行车的折叠需求，整套装置安装完成后不会干涉燕鸥自行车的原厂折叠动作，不需要每次折叠车辆时都拆卸挂载结构，日常使用的便利性更强。管架部分的延伸托臂采用了平行双杆设计，托臂的长度刚好延伸到后轮后方220mm的位置，既可以给拖车连接头留出足够的活动空间，也不会因为托臂过长增加不必要的重量，整套装置的自重控制在1.2kg以内，不会给骑行增加过多的额外负担。

安装边界方面，这套装置适配后轴开档尺寸为130mm-135mm的燕鸥折叠车型，连接挂板的安装孔位与原车脚踏连接螺栓的孔径完全匹配，软管夹的适配管径范围为25mm-32mm，可以牢固夹持在后下叉的圆管部位，不会出现夹持打滑的问题。装置表面采用了喷塑防锈处理，在雨天骑行、沿海高湿度环境下使用也不会轻易出现锈蚀问题，连接销钉采用不锈钢材质，长期使用也不会因为锈渍出现卡滞，快拆结构可以在不需要工具的情况下快速完成拖车的挂载与拆卸，日常通勤不需要挂载拖车时，也可以保留主架体在车身上，不会影响正常骑行的通过性。

从实际使用的场景适配来看，这套装置既可以挂载常规的两轮货运拖车完成日常买菜、取快递的短途载物需求，也可以挂载专用的儿童拖车、宠物拖车满足家庭户外出行的需求，连接部位的摆动角度预留了左右各45度的转向余量，在城市道路掉头、转弯时不会出现转向干涉的问题，竖直方向预留了上下20度的摆动余量，在经过减速带、坑洼路面时，拖车可以随路面起伏自由摆动，不会把冲击力直接传递到自行车车架上，既提升了骑行的舒适度，也能延长车架和连接部件的使用寿命。
