带集成测量系统的巴尔泰克旋转铆接机构

在精密零部件装配产线中，铆接工序的一致性直接决定总成件的连接可靠性与服役寿命，这款带集成测量系统的旋转铆接机构，正是针对高精度铆接场景开发的执行单元，目前在汽车零部件、电子连接器、小型五金组件的压铆装配环节应用广泛。不同于普通径向铆接设备，该机构将位移、压力测量模块直接集成在铆接执行端，无需额外外接独立测量支架，从根源上避免了外接传感器安装同轴度偏差带来的测量误差，在需要精确控制铆接成型高度、铆接力阈值的工位上，能直接将铆接尺寸公差控制在0.02mm范围内，有效减少过铆导致的工件开裂、欠铆导致的连接松动问题。

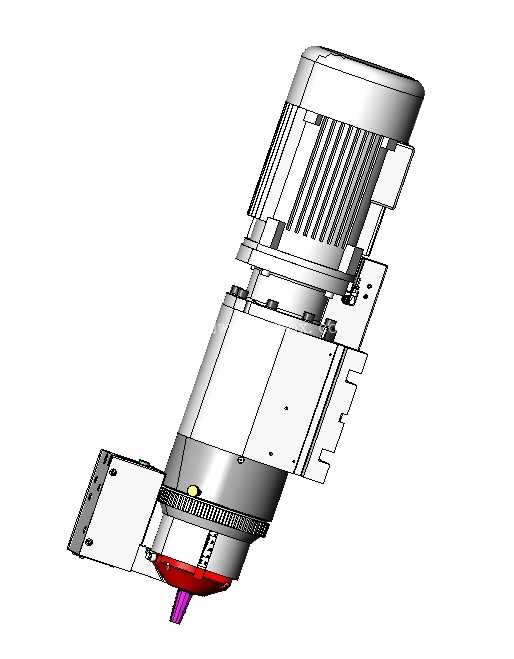

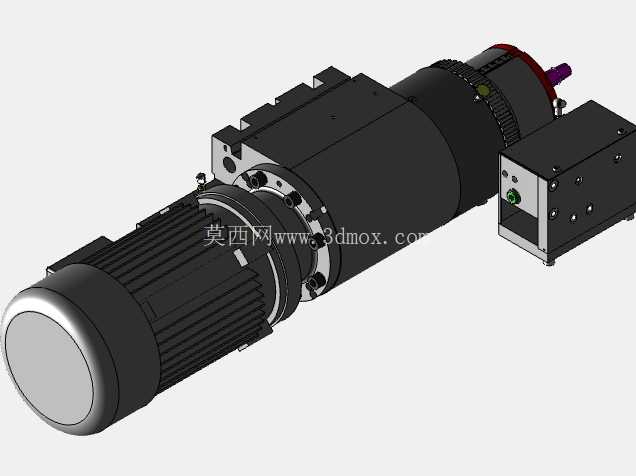

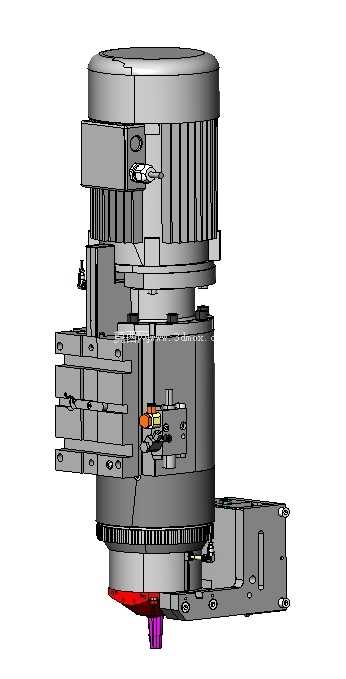

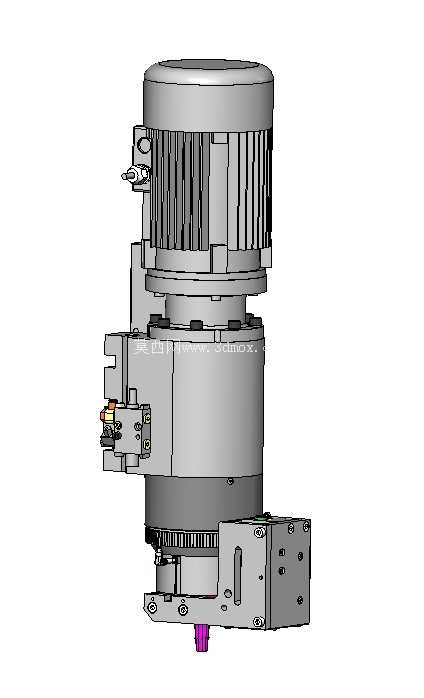

从结构设计逻辑来看，整个机构采用上部驱动、中部执行、下部安装的分层布局，顶部的驱动单元采用集成式动力输出结构，动力输出轴与下部铆接主轴通过高刚性联轴器连接，传动路径上设置了交叉滚子轴承承受铆接过程中的径向载荷与轴向冲击，避免长期重载下主轴出现偏摆。集成测量系统的采集模块布置在主轴滑套的侧方安装位，直接采集主轴的轴向进给位移与实时铆接压力，数据传输线路通过侧方的金属走线槽规整布置，避免设备运行过程中线路被运动部件剐蹭。侧方伸出的快换模块预留了标准接口，可根据不同铆钉规格快速更换对应的铆接头，换型过程无需重新校准测量基准，大幅缩短产线换型调试时间。

安装边界方面，机构底部设置了带定位销孔的矩形安装法兰，法兰上的四个安装孔采用长圆孔设计，允许安装时进行±2mm的位置微调，适配不同工装板的安装孔位偏差；侧方的安装支架预留了多组螺纹孔，可直接固定在自动化产线的立式安装板或者滑台模组上，安装面的平面度要求控制在0.05mm以内，保证主轴与工件铆接面的垂直度。整体结构的径向最大轮廓尺寸控制在220mm范围内，轴向总高度根据驱动单元规格不同可适配不同行程需求，在紧凑布局的自动化装配工位上，不会与周边的送料机构、工件定位夹具产生运动干涉。

实际应用中，该机构可直接接入产线的控制系统，测量模块采集的实时数据可直接上传至产线MES系统，实现每个铆接点的压力、位移数据可追溯，对于安全件的铆接工序而言，能快速筛选出铆接参数不合格的工件，避免不合格品流向下游工序。设计过程中针对铆接过程的冲击载荷，所有连接螺栓均采用防松垫圈加螺纹胶的双重防松设计，主轴的润滑通道采用内置式油道，日常维护时无需拆解主体结构即可完成润滑保养，有效降低设备的运维成本。不同于分体式铆接机构需要额外协调驱动、执行、测量三个模块的安装位置，该集成式结构在出厂前已经完成了同轴度校准与测量参数标定，用户安装到设备上后只需设置对应的铆接参数即可投入使用，大幅减少现场调试的工作量。在小型铆钉的冷铆作业场景下，该机构的旋转铆接方式相比直压铆接，能让铆钉成型后的金属纤维流向更连续，铆接部位的抗剪切强度提升15%以上，同时铆接表面的光洁度更好，无需后续额外的打磨处理工序。
